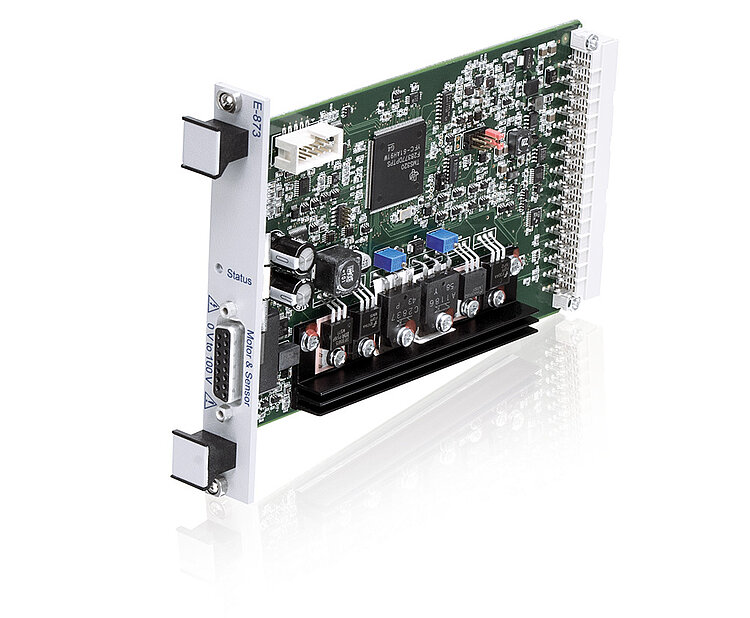

E-873.10C885 用于C-885 PIMotionMaster的Q‑Motion®控制器模块

用于压电惯性驱动器,单轴

  • 宽波段编码器输入
  • 用于单机功能的宏编程
  • ID芯片检测实现快速启动
  • 数据记录器
  • PID控制器,操作中的参数改变。
E-873.10C885 用于C-885 PIMotionMaster的Q‑Motion®控制器模块
产品描述 规格 下载 报价/订购

用于压电惯性驱动的数字式伺服控制器

用于压电惯性驱动的集成功率放大器和电压发生器。点对点运动,梯形速度曲线,用于在目标位置实现纳米级精度定位的促动器模式单轴。

编码器输入

用于模拟量(正弦/余弦)编码器信号的差动信号传输,用于绝对编码器的BiSS接口。

广泛功能,软件支持

强大的宏指令语言。非易失宏存储,例如可利用自动运行宏实现独立操作。数据记录器。ID芯片检测用于快速启动。PID控制器,操作中的参数改变。广泛的软件支持,如用于NI LabVIEW、C、C++、MATLAB、Python。PIMikroMove用户软件。

C-885 PIMotionMaster中的即插即用装置。

可插入任何自由槽位。通过C-885的处理器和接口模块执行自动检测和外部通信(USB、以太网)。可通过可选数字输入和输出进行扩展。通过C-885的电源提供动力。

规格

数据表

数据表 E-873.10C885

版本/日期
2020-07-29
pdf - 416 KB
版本/日期
2020-07-29
pdf - 419 KB
版本/日期
2021-01-15
pdf - 293 KB
版本/日期
2019-07-19
pdf - 549 KB

下载

数据表

数据表

数据表 E-873.10C885

版本/日期
2020-07-29
pdf - 416 KB
版本/日期
2020-07-29
pdf - 419 KB
版本/日期
2021-01-15
pdf - 293 KB
版本/日期
2019-07-19
pdf - 549 KB

文件

文件

设计说明E873T0002

用于Q-Motion®、C-885 PIMotionMaster的E-873.10C885运动控制器模块

版本/日期
2021-01-13
pdf - 733 KB
版本/日期
2021-01-13
pdf - 760 KB
文件

用户使用手册PZ273

E-873.1AT Q-Motion®控制器

版本/日期
2024-10-24
pdf - 6 MB
版本/日期
2024-10-24
pdf - 6 MB

常规软件文档

常规软件文档

User Manual SM164E

Updating controller firmware with PIFirmwareManager

版本/日期
12.12.2023 1.0.0
pdf - 819 KB
English

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

兼容产品 相关控制器
