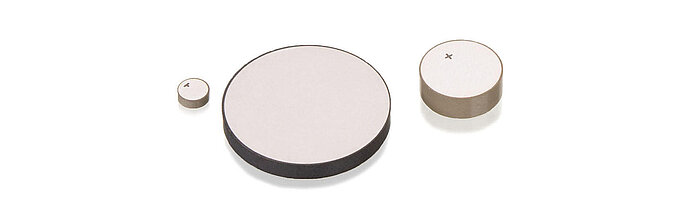

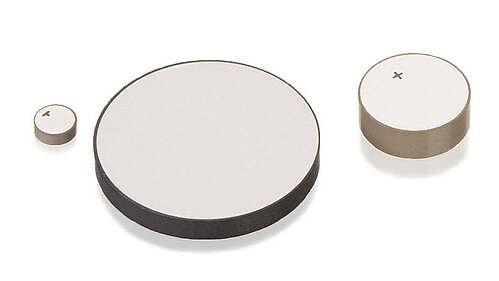

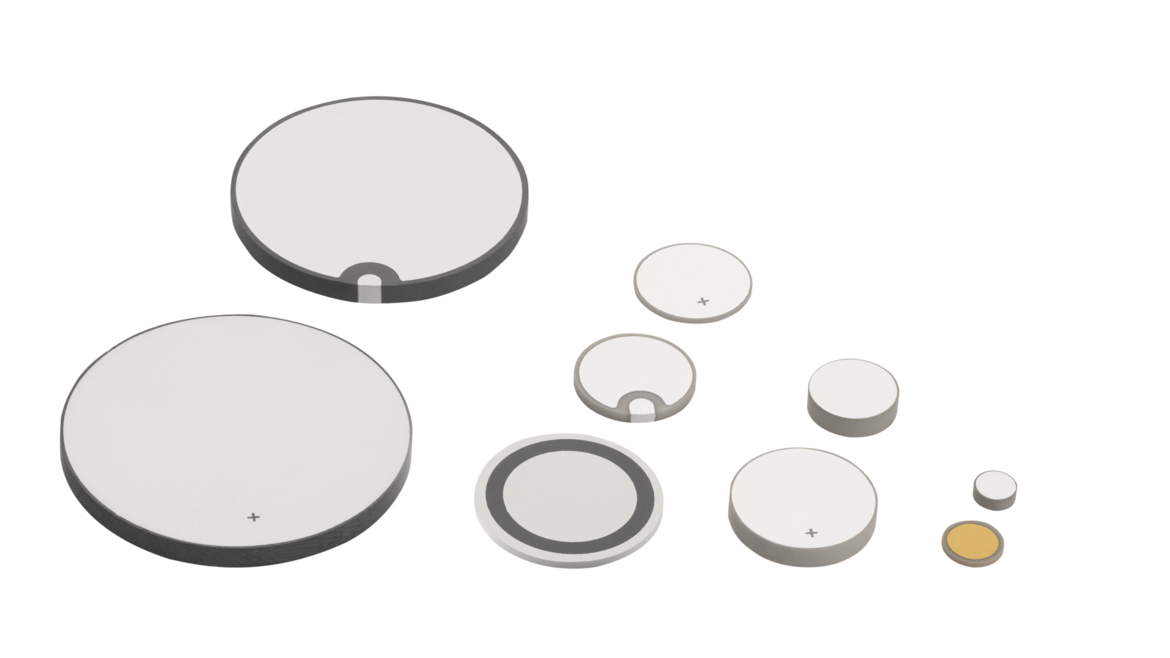

压电陶瓷圆片用途广泛，尤其常见于超声波技术领域，同时也用于传感器与致动器类应用。 如何选择合适的压电陶瓷材料，总是取决于具体应用的特定要求。 压电陶瓷片可根据多种设计和尺寸进行生产。
在工业超声波技术领域，压电元件可用于如流量传感器或无损材料检测等应用。 在医疗技术中，它能够精确检测输液管路中危及生命的气泡。
通过对压电元件进行精加工，可实现针对特定应用的个性化性能。 这些陶瓷片还可组合成更复杂的功能单元，例如换能器元件。
规格
凭借三十余年的压电陶瓷开发及制造经验，PI Ceramic提供从材料选型到定制化应用方案开发的全流程服务。
压电陶瓷片的尺寸可在规定范围内根据您的需求进行定制。 如需获取可行性评估，敬请将您的具体要求或所需陶瓷片尺寸发送给我们。

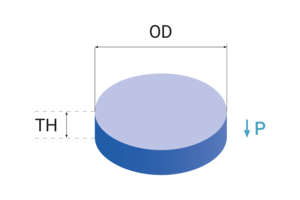

| 外径OD [mm] | 1 - 80 |
| 厚度TH [mm] | 0.15 - 30 |
| 电极 | 厚层 (Ag)，薄层（Ag、Au、CuNi、Cu、NiV），化学镀镍 |

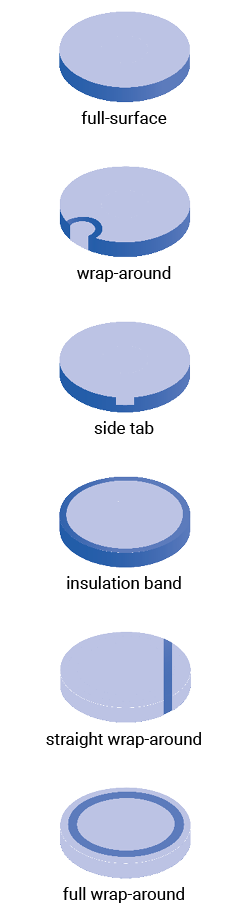

| 电极设计 | 多种设计可选：全表面电极、环绕式电极、侧边焊片电极、绝缘带电极、直绕式电极、全环绕式电极（参见右栏） |
| 端子连接 | 提供多种端接方式，如焊接、键合线和柔性电路板。 |
| 极化方向 | 根据压电陶瓷元件的设计，可实现轴向和径向位移。 更多信息请参见>> 工作模式。 |
| 材料 | 我们提供多种铁电软质和硬质PTZ材料以及无铅替代材料。 材料概述可在>> 此处查看。 相应数据手册可在>> 此处查看。 |
| 增强功能 | 除更高精度的精加工外，还可实现多种技术方案，例如： |
| 应用 | 压电陶瓷环适用于各类传感器与促动器应用。 潜在应用示例详见>> 此处。 |
操作模式
压电陶瓷片作为传感器使用时，遵循正压电效应原理。 当陶瓷承受压力或超声波等机械载荷时，压电陶瓷元件会产生电信号。

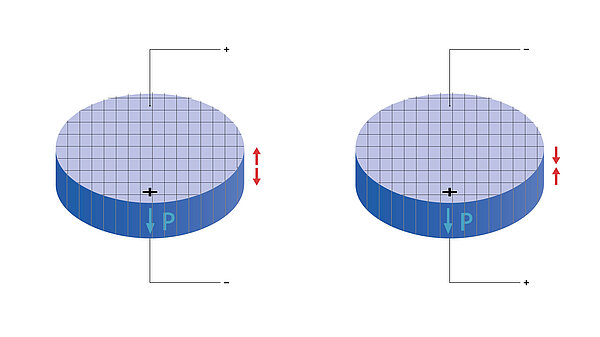

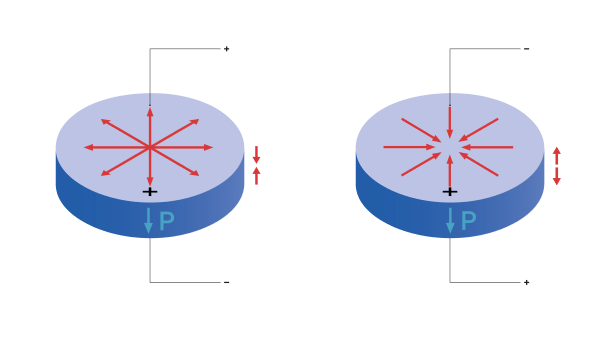

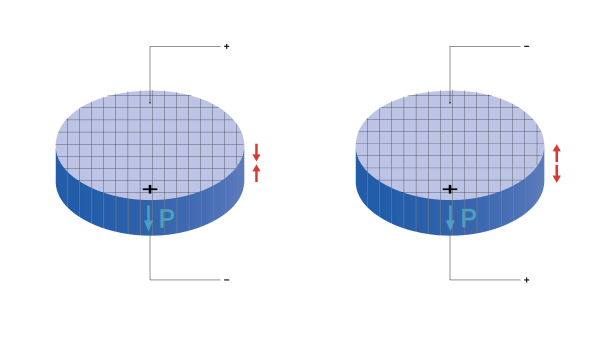

作为促动器使用时，压电陶瓷片会在施加电压时产生机械位移。 该位移可表现为直流电作用下的静态变形，或交流电作用下的振荡（例如在超声波频段）。 根据压电元件设计的不同，运动可沿纵向或径向发生。 偏转幅度由压电陶瓷片的尺寸和所施加电压共同决定。
