压电陶瓷板、块和杆

材料与几何形状选择丰富,满足特定应用的精密需求

  • 高品质零部件
  • 高精度机械公差
  • 几何尺寸灵活度高(1mm至80mm)
  • 提供丝网印刷电极与溅射电极,包括环绕式触点和结构化电极
  • 可选: 可制造工业级组件,包括使用线束或柔性电路板的电气连接

压电陶瓷板应用领域广泛,涵盖超声波技术、传感器及促动器应用。 压电陶瓷材料的选择,取决于具体应用的特定要求。 陶瓷板提供多种尺寸与结构,能与定制系统无缝集成。

在工业领域,压电陶瓷零部件广泛用于压力传感器、声呐技术、无损材料测试等应用。 在医疗系统中,压电陶瓷零部件可支持高分辨率诊断成像。

通过协同的装配与连接工艺,可实现压电陶瓷零部件的定制化制造。

规格

PI Ceramic在压电陶瓷开发和制造领域深耕三十余年,提供从选材到开发定制化应用解决方案的多种服务。

压电陶瓷板的尺寸可在规定规格范围内单独调整。 我们将根据提交的要求和测量数据,评估可行性。

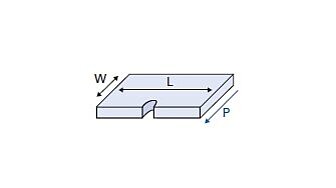

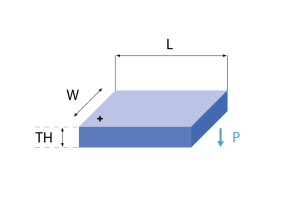

L长度
W宽度
TH厚度
P极化方向

长度L[mm]1至80

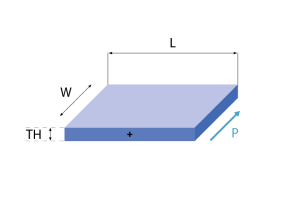

切变板<75
宽度W[mm]

1至60
切变板<25

厚度TH[mm]0.1至30
切变板0.2至10
电极厚层 (Ag),薄层(Ag、Au、CuNi、Cu、NiV),化学镀镍

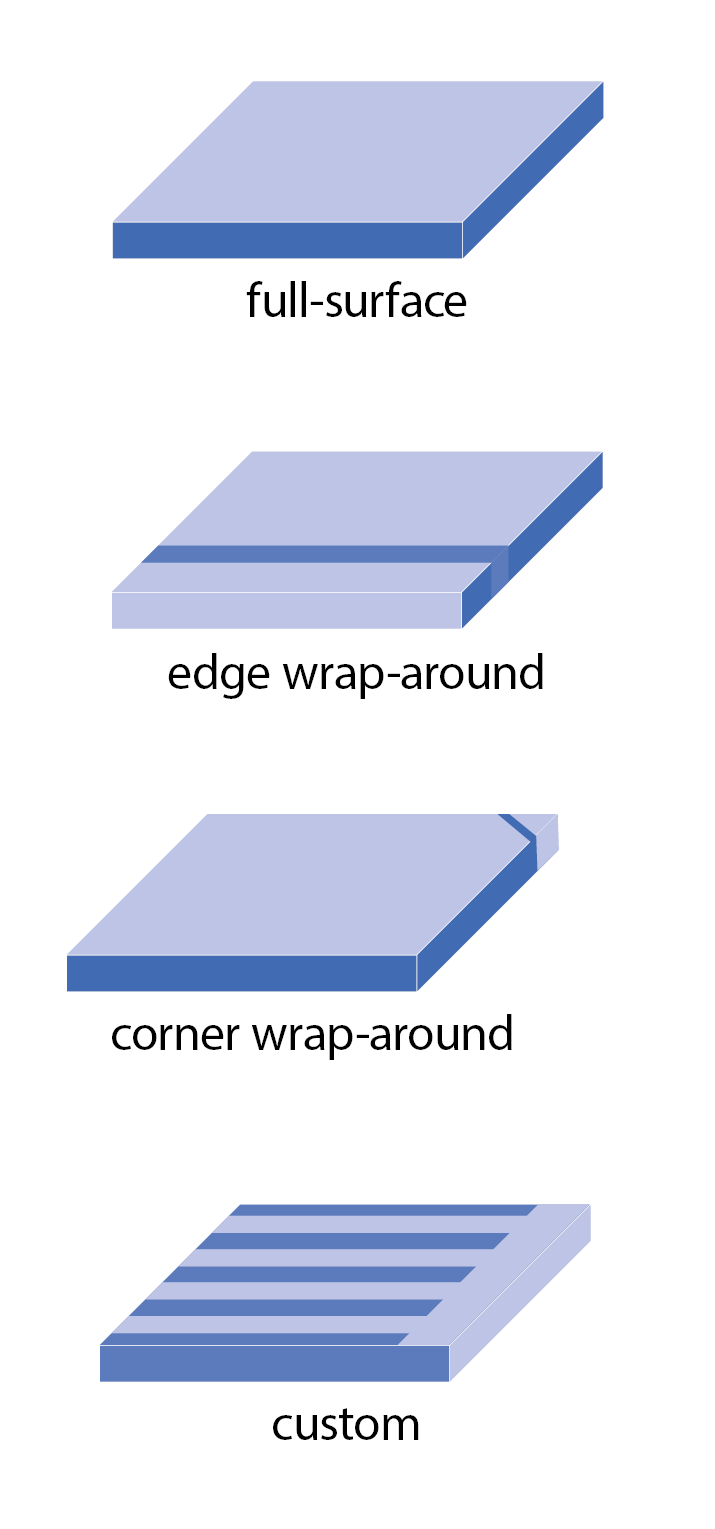

电极设计

多种设计可选:全表面、边缘包覆、边角包覆、定制(详见右栏)

端子连接提供多种电气连接方式,如焊接、键合线和柔性电路板。
极化方向根据压电陶瓷零部件的设计,可在轴向、径向和剪切方向上实现不同的位移。 更多信息请参见>> 工作模式
材料我们提供多种铁电软质和硬质PTZ材料以及无铅替代材料。
材料概述可在>>此处查看。
相应的数据表详见>>此处
增强功能

除了通过装配和链路技术实现更高程度的性能提升外,还可定制即装即用的压电陶瓷零部件,例如:

应用压电陶瓷板适用于各种传感器和促动器应用。 可能的应用示例详见>>此处

电极设计

操作模式

压电陶瓷板可用作传感器和促动器。 在传感器模式下,陶瓷板通过正压电效应将压力或超声波等机械负荷转化为电信号。

若将压电陶瓷板用作促动器,施加电压即可产生机械位移。
施加直流电压时,这表现为静态形变;施加交流电压时,则表现为振荡,例如在超声波范围内振荡。 运动方向(轴向或径向)取决于压电陶瓷零部件的设计。 位移幅度由压电陶瓷板的尺寸和所施加电压共同决定。

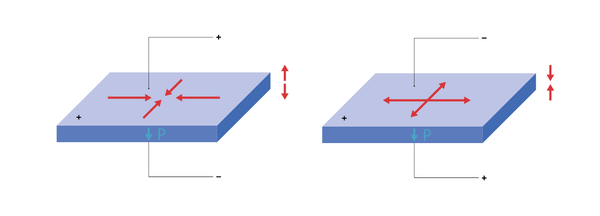

对于顶部为正极化方向、底部为负极化方向的陶瓷板,其位移方向如下:

轴向位移(d33效应)总会引起径向的轻微形变(d31效应)。

若要在轴向振动模式下达到特定谐振频率,需要改变板的厚度。 对于径向频率,则需调整其直径。 以下对于两种型号均适用: 尺寸越大,频率越低。

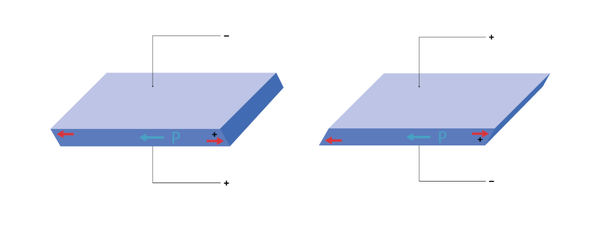

切变板的位移如下:

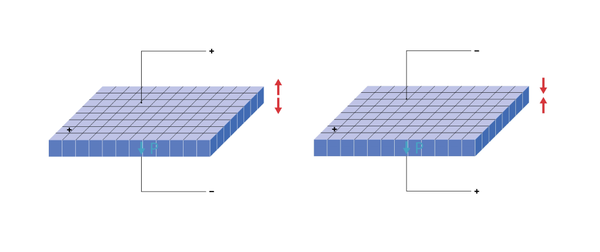

压电陶瓷板可制成1-3复合材料,以获得更大的轴向位移,同时减小径向形变。

压电陶瓷与聚合物相结合,可实现高机电耦合性和轴向高带宽。

压电陶瓷板的应用领域

支持医疗技术应用:

  • 医疗成像
  • 胎儿监护
  • 皮肤病学
  • 外科和治疗器械
  • 微型泵

支持工业应用:

  • 超声清洗
  • 超声波焊接
  • 精密定位
  • 压力传感器
  • 无损检测
  • 触觉反馈
  • 能量收集
  • 水声学
