E-881.1X1R
用于压电惯性驱动器的BIX控制器，1轴，台式设备，TCP/IP，USB，I/O
E-881 BIX运动控制器
用于压电BIX惯性驱动器，TCP/IP、USB接口
- For two-phase inertia drives
- Position-controlled operation
- Open-loop step operation
- Emulator available

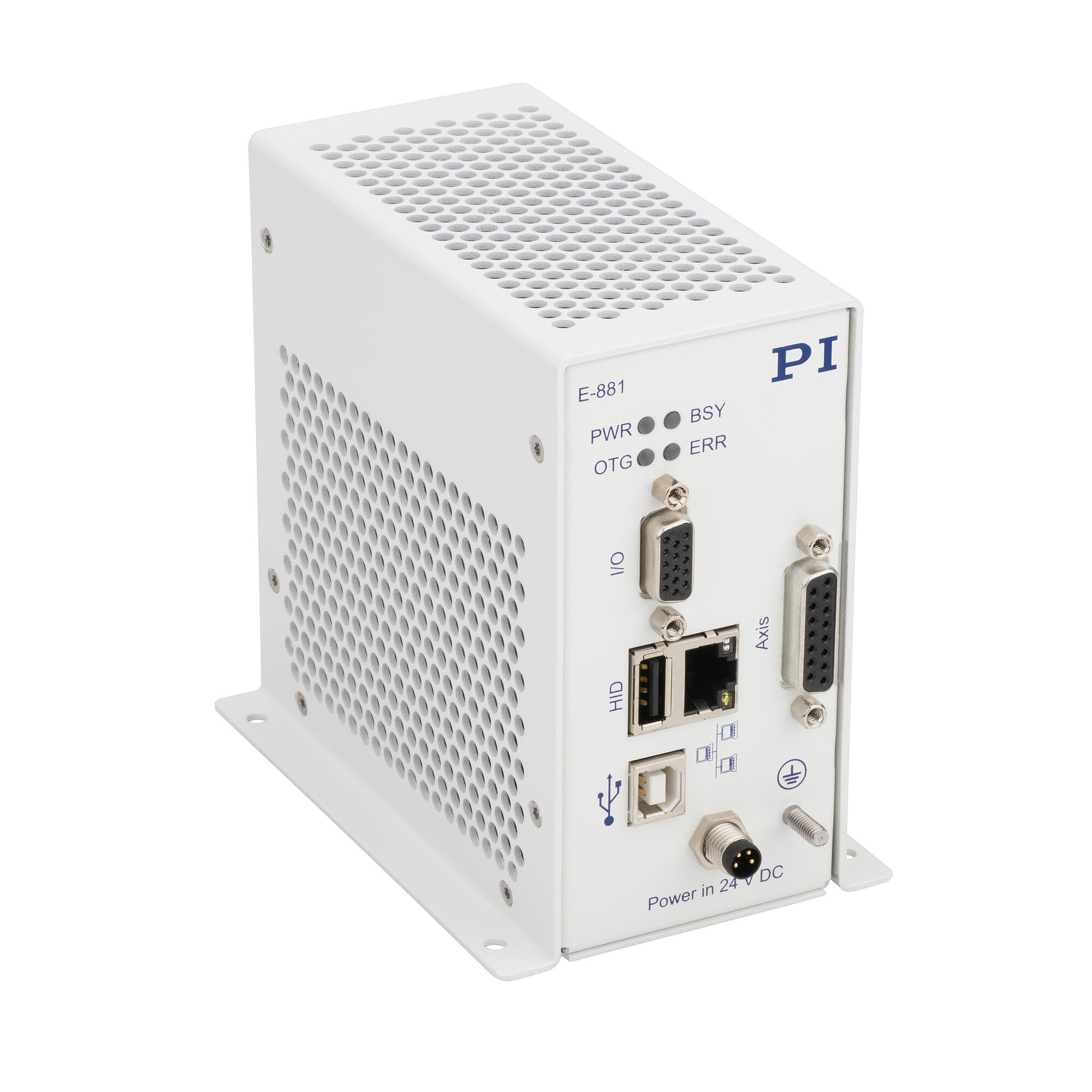

E-881.1X1R

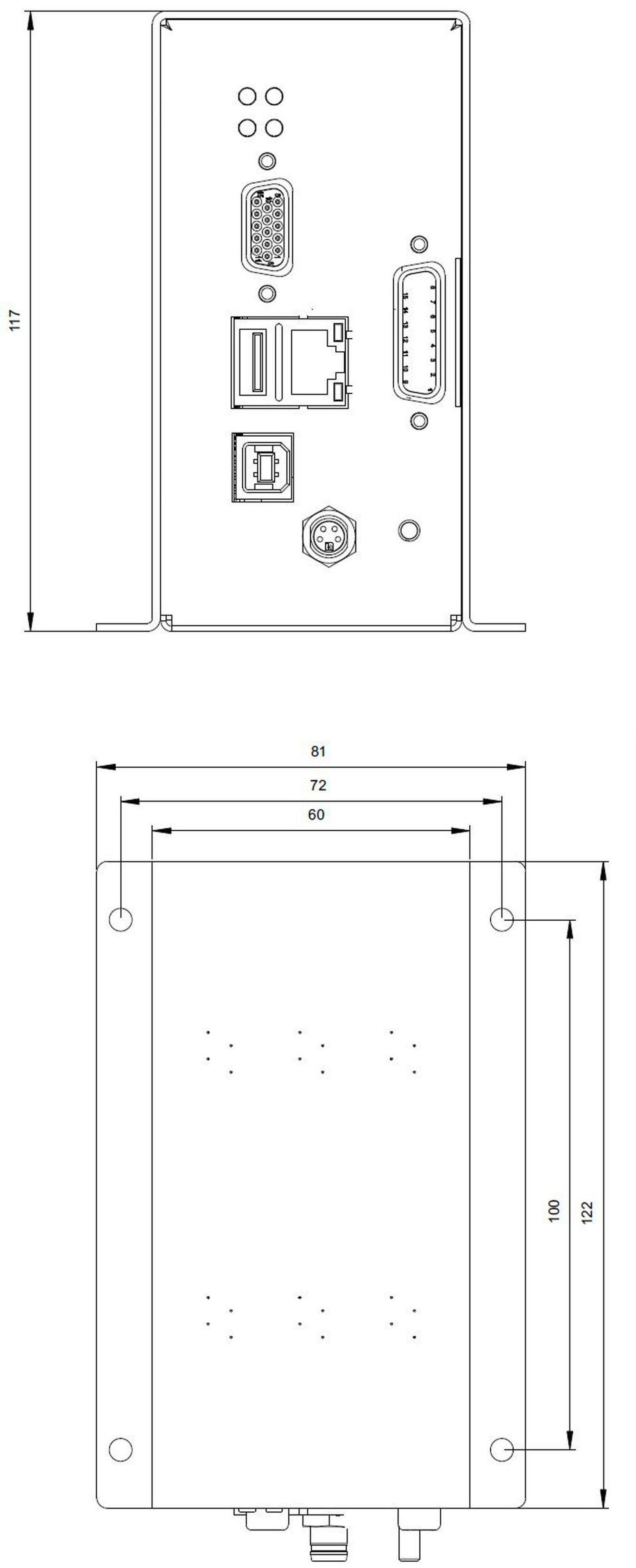

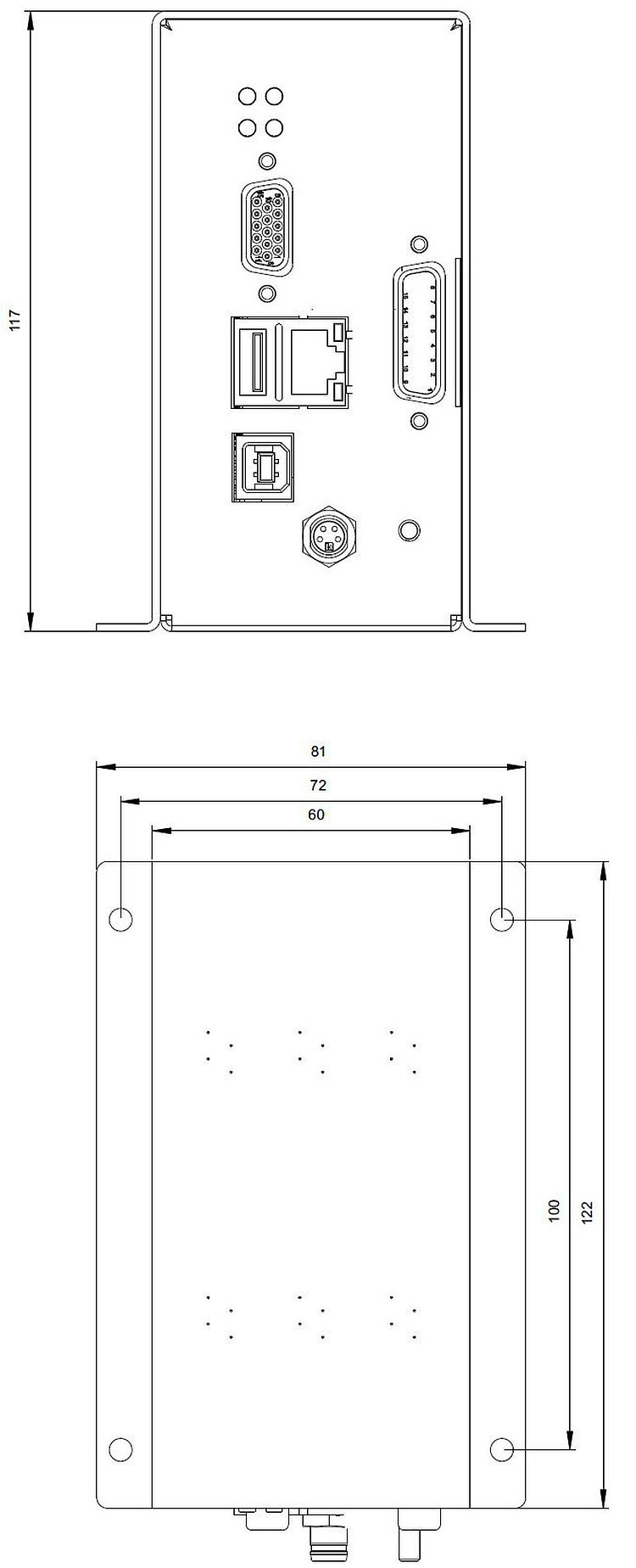

E-881.1X1R，尺寸单位为mm
E-881 BIX运动控制器
产品描述
规格
下载
报价/订购
用于BIX压电惯性驱动器的数字式伺服控制器
用于双相压电惯性驱动器的集成式功率放大器和电压发生器。 带编码器的位置受控操作。 开环步进操作。 基于CiA 402标准的驱动器状态机。
接口和操作
用于通过USB和TCP/IP接口进行指令控制的GCS 3.0指令集。 可编程数字输出。 数据记录器。 错误日志存储。 可获取丰富的系统信息。
广泛软件支持
PIMikroMove用户软件。 提供丰富的驱动程序，例如适用于C、C++、C#、NI LabVIEW、MATLAB和Python。 用于在无硬件情况下进行虚拟启动的PIControllerEmulatorGCS3.0。
供货范围
发货范围包括控制器、软件包以及用于供电的电源适配器。 建议将机械本体与控制器一并订购，以使各零部件相互适配。
规格
该内容仅在平板电脑或桌面型设备上可见。规格
| 基础 | E-881.1X1R | |
|---|---|---|
| 外壳类型 | 台式设备 | |
| 驱动类型 | 双相惯性技术BIX | |
| 轴 | 1 | |
| 与应用相关的功能 | 数据记录器 | |
| 保护功能 | 超出可编程位置误差时电机自动停止 ǀ 系统过流保护 | |
| 配置管理 | 导入参数文件 ǀ 手动参数输入 | |
| 运动和控制 | E-881.1X1R | |
| 受支持的传感器信号 | 正弦/余弦，1Vpp | |
| 控制变量 | 位置 | |
| 最大控制频率（伺服周期） | 20000 Hz | |
| 运动类型 | 带曲线生成器的点对点运动 ǀ 开环步进操作 | |
| 参考点开关输入 | TTL | |
| 限位开关输入 | TTL | |
| 接口和操作 | E-881.1X1R | |
| 通信接口 | TCP/IP ǀ USB | |
| 与运动相关的输入和输出 | 数字触发输入 ǀ 数字触发输出 | |
| 启/停开关 | 通过电源开/关 | |
| 显示器和指示灯 | 错误指示灯 ǀ 电源指示灯 ǀ 到达目标指示灯 ǀ 繁忙指示灯 | |
| 指令集 | GCS 3.0 | |
| 用户软件 | PIMikroMove | |
| 应用程序编程接口 | C、C++、C# ǀ MATLAB ǀ NI LabView ǀ Python | |
| 模拟输入 | 2 | |
| 模拟输入信号 | -10V至+10V，差分，Ain+与Ain-之间为80kΩ | |
| 模拟输入的数字分辨率 | 16 bit | |
| 数字输入 | 4 | |
| 数字输入信号 | TTL，10k下拉 | |
| 数字输出 | 4 | |
| 数字输出信号 | TTL，10mA | |
| 电气性能 | E-881.1X1R | |
| 输出电压 | -30至+30 V | |
| 平均输出电流 | 300 mA | |
| 输出电压的最大频率 | 20000 Hz | |
| 其他 | E-881.1X1R | |
| 电机/促动器连接器 | D-sub 15（母头） | |
| 传感器连接器 | D-sub 15（母头） | |
| 连接器模拟输入 | HD D-sub 15（母头） | |
| 连接器数字输入 | HD D-sub 15（母头） | |
| 连接器数字输出 | HD D-sub 15（母头） | |
| 连接器TCP/IP | RJ45插座，8P8C | |
| 连接器USB | B型USB插座 | |
| 电源电压连接器 | M8 4针（公头） | |
| 工作电压 | 24 V | |
| 电源适配器 | 含在发货范围内 ǀ 电源适配器24V DC | |
| 最大电流消耗 | 5 A | |
| 工作温度范围 | 5至40 °C | |
| 总质量 | 640 g |
