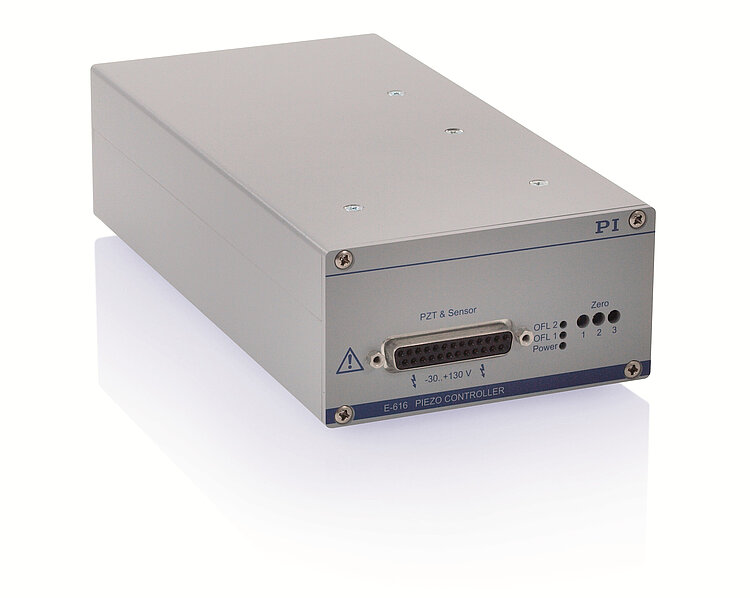

E-616 用于多轴压电陶瓷偏摆镜和平台的控制器
带坐标变换的柔性多通道电控
- 三个集成式放大器可提供高达10 瓦的峰值功率
- 闭环和开环版本
- 内部坐标变换可简化并联运动设计的控制(三脚架和差动驱动器)
- 体积小巧、高性价比的OEM设计或台式设备
规格
该内容仅在平板电脑或桌面型设备上可见。规格
放大器 | E-616.S0 / E-616.S0G | E-616.SS0 / E-616.SS0G |
---|---|---|
输入电压范围 | -2到12伏 | -2到12伏 |
输出电压 | E-616.S0:-20至120伏 E-616.S0G:-30至130伏 | E-616.SS0:-20至120伏 E-616.SS0G:-30至130伏 另外加装:固定电压100 伏 |
放大器通道 | 3 | 3 |
峰值功率/通道(输出功率) | 10瓦 | 10瓦 |
每个通道的平均输出功率 | 5瓦 | 5瓦 |
每个通道的峰值电流 | 100毫安 | 100毫安 |
每个通道的平均输出电流 | 50毫安 | 50毫安 |
电流限制 | 防短路 | 防短路 |
电压增益 | 10 | 10 |
放大器带宽,小信号 | 3千赫兹 | 3千赫兹 |
纹波、噪声、0至100kHz | <20毫伏峰峰,<2毫伏峰峰 | <20毫伏峰峰,<2毫伏峰峰 |
放大器分辨率 | <1毫伏 | <1毫伏 |
接口和操作 | E-616.S0 / E-616.S0G | E-616.SS0 / E-616.SS0G |
---|---|---|

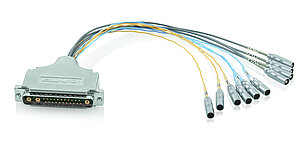

压电陶瓷/传感器连接器 | Sub-D 25(母头) | Sub-D 25(母头) |
模拟输入/控制信号输入 | E-616.S0:32针连接器 E-616.S0G:SMB连接器 | E-616.SS0:32针连接器 E-616.SS0G:SMB连接器 |
传感器监控器信号 | 0至10伏用于标称位移 | 0至10伏用于标称位移 |
传感器监控器输出 | E-616.S0:32针连接器 E-616.S0G:Sub-D 15针连接器 | E-616.SS0:32针连接器 E-616.SS0G:Sub-D 15针连接器 |
显示器和指示灯 | 功率LED灯和传感器OFL显示 | 功率LED灯和传感器OFL显示 |
其他 | E-616.S0 / E-616.S0G | E-616.SS0 / E-616.SS0G |
---|---|---|
工作温度范围 | 5至50摄氏度 | 5至50摄氏度 |
过热保护 | 最高为75摄氏度,停止电压输出 | 最高为75摄氏度,停止电压输出 |
尺寸 | E-616.S0:186 毫米 × 128.4 毫米 × 10 HP E-616.S0G:205 毫米 × 105 毫米 × 54.1 毫米 | E-616.SS0:186 毫米 × 128.4 毫米 × 10 HP E-616.SS0G:205 毫米 × 105 毫米 × 54.1 毫米 |
质量 | E-616.S0:0.95千克 E-616.S0G:1.2千克 | E-616.SS0:0.95千克 E-616.SS0G:1.2千克 |
工作电压 | E-616.S0:12至30伏直流 E-616.S0G:23至26伏直流 | E-616.SS0:12至30伏直流 E-616.SS0G:23至26伏直流 |
最大功耗 | 30瓦 | 30瓦 |
下载
文件
用户使用手册PZ219
用于压电陶瓷偏摆台的台式E-616多通道伺服控制器
用户使用手册PZ200
用于压电陶瓷偏摆台的E-616多通道伺服控制器,OEM模块
