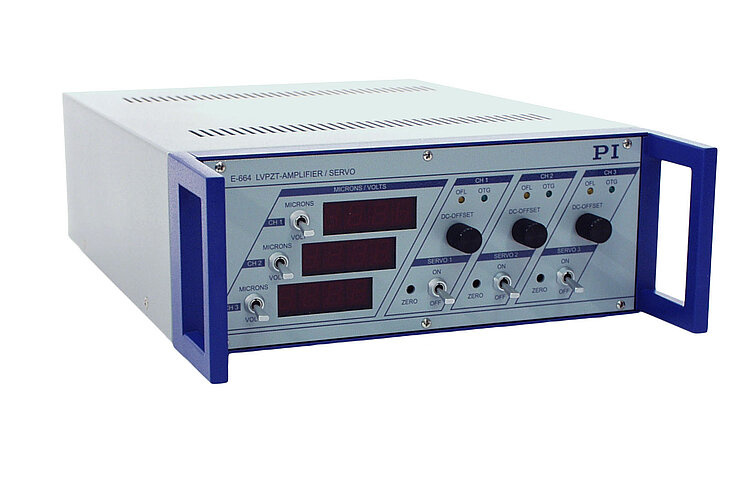

E-664 NanoCube®压电控制器
用于XYZ纳米定位系统P-611.3S
- 峰值功率为3 × 14瓦的集成式放大器
- 带陷波滤波器的位置控制,可实现更高带宽和稳定性
- 3个电压/位置显示
- 用于P-611.3S NanoCube®纳米定位系统的高性价比控制器
- 手动和外部控制
描述
Piezo amplifier and servo controller for the P-611.3S
The E-664 piezo amplifier and servo controller is especially tailored to the operating requirements of the P-611.3S NanoCube® XYZ nanopositioning system. Three powerful and low-noise piezo amplifiers and the control electronics with instrument amplifiers for high-resolution strain gauge sensors allow a position resolution up to 2 nm as well as dynamic operation.
The combination of the E-664 controller and P-611.3S NanoCube® makes it an inexpensive system for 3-D nanopositioning.
规格
该内容仅在平板电脑或桌面型设备上可见。规格
| |
---|---|
功能 | 用于P-611.3S NanoCube®纳米定位系统的功率放大器和位置伺服控制器 |
轴 | 3 |
| |
伺服特点 | P-I(模拟),陷波滤波器 |
传感器类型 | 应变片传感器 |
| |
输入电压 | -2到12伏 |
输出电压 | -20到120伏 |
每个通道的峰值输出功率,<5毫秒 | 14瓦 |
每个通道的平均输出功率,>5毫秒 | 6瓦 |
每个通道的峰值电流,<5毫秒 | 140毫安 |
每个通道的平均电流,>5毫秒 | 60毫安 |
电流限制 | 防短路 |
电压增益 | 10 ±0.1 |
纹波、噪声、0至100kHz | <1毫伏均方根 |
| |
压电陶瓷连接器 | Sub-D25针 |
传感器连接 | Sub-D25针 |
控制输入插座 | 3 × BNC(后部),输入/输出连接器 |
输入/输出端口 | 用于精确和溢出状态、控制输入和传感器监控器输出的14针接头 |
显示 | 3 × 3½位,LED灯 |
| |
工作温度范围 | 5到50°C |
过热保护 | 75摄氏度时停用 |
尺寸 | 236毫米 × 88毫米 × 273毫米 + 操纵杆 |
质量 | 3千克 |
工作电压 | 90至120 / 220至240伏交流,50至60赫兹(线性电源) |
最大功耗 | 60瓦 |
