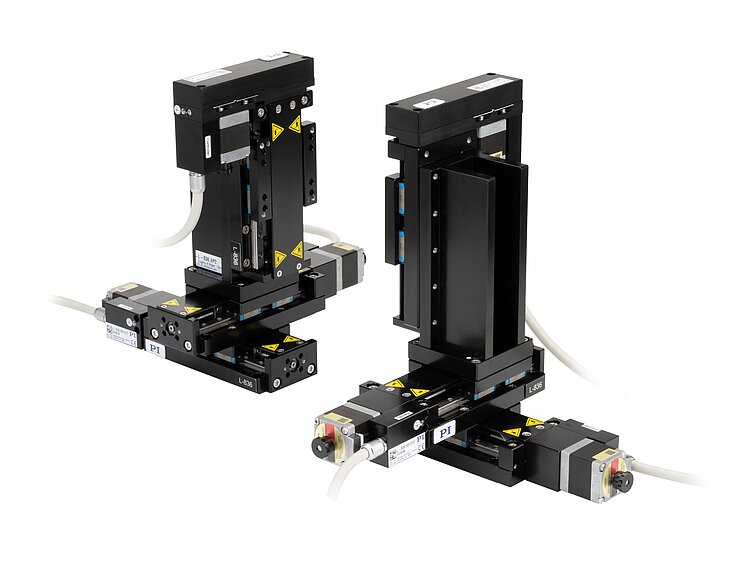

F-836 高性价比光纤对准系统

适用于光纤与光子器件的3D对准

单侧与双侧型号
Z轴采用折叠式动力传动系统，结构紧凑
配备集成FMPA功能的ACS控制器
迅速供货

报价/订购

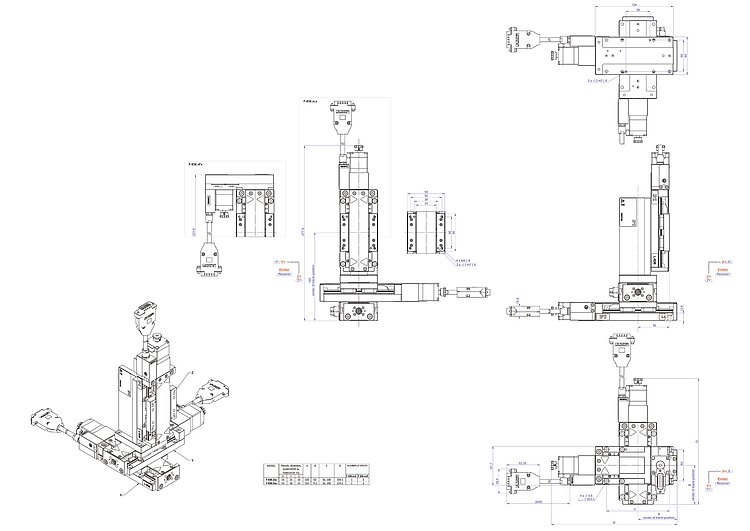

F-836，推荐配置；尺寸单位为mm；外形尺寸可能变更。请注意，在图中使用逗号代表小数点。

产品概述

F-836 3D对准系统由L-836系列线性平台堆叠组成。高分辨率步进电机、高精度循环滚珠轴承导轨以及精密直线光栅尺，使L-836线性平台在紧凑尺寸下依然能够满足对高分辨率、高重复精度与高速度的应用需求。

F-836 XYZ系统可为3D对准提供3个或6个直线自由度。后续可选装集成测角仪，进一步扩展系统自由度。

-

控制器与FMPA例程

该对准系统整套交付，配备预配置的ACS控制器；无论单侧或双侧配置，均可实现对所有轴的统一控制。控制器（ACS缓冲区）内已实现包含快速区域扫描与梯度搜索的FMPA例程。

-

应用领域

通过最大化模拟信号，在大行程范围内实现3D对准（亦可提供更短或更长行程版本）。仅需一个输入通道与一个输出通道的应用场景，例如单根光纤对准。

下载数据表转到规格报价/订购

数据表

版本/日期

2026-03-16

pdf - 3 MB

版本/日期

2026-03-16

pdf - 3 MB

版本/日期

2026-03-16

pdf - 4 MB

下载

选择行程范围：

运动和定位	F-836.2FD	F-836.2FS	F-836.2LD	F-836.2LS	F-836.5FD	F-836.5FS	F-836.5LD	F-836.5LS	公差
主动轴的数量	6	3	6	3	6	3	6	3
主动轴	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z	X ǀ Y ǀ Z
X向的行程	25 mm	25 mm	25 mm	25 mm	50 mm	50 mm	50 mm	50 mm
Y向的行程	25 mm	25 mm	25 mm	25 mm	50 mm	50 mm	50 mm	50 mm
Z向的行程	25 mm	25 mm	25 mm	25 mm	25 mm	25 mm	25 mm	25 mm
X向的最小位移	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm
Y向的最小位移	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm
Z向的最小位移	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm	0.4 µm
X向的最大速度	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s
Y向的最大速度	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s
Z向的最大速度	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s	40 mm/s
驱动类型	两相步进电机	两相步进电机	两相步进电机	两相步进电机	两相步进电机	两相步进电机	两相步进电机	两相步进电机
传感器类型	增量式直线光栅尺	增量式直线光栅尺	增量式直线光栅尺	增量式直线光栅尺	增量式直线光栅尺	增量式直线光栅尺	增量式直线光栅尺	增量式直线光栅尺
X向的双向重复精度，10%行程	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm
Y向的双向重复精度，10%行程	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm
Z向的双向重复精度，10%行程	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm	2000 nm
调整	F-836.2FD	F-836.2FS	F-836.2LD	F-836.2LS	F-836.5FD	F-836.5FS	F-836.5LD	F-836.5LS	公差
螺旋区域扫描100µm直径的扫描时间	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	< 0.5 s	max.
螺旋区域扫描500µm直径的扫描时间	< 10 s	< 10 s	< 10 s	< 10 s	< 10 s	< 10 s	< 10 s	< 10 s	max.
通过梯度搜索进行信号优化，±5µm的随机化（重复精度< 0.01dB）	1 s	1 s	1 s	1 s	1 s	1 s	1 s	1 s	max.
光学功率计的要求	F-836.2FD	F-836.2FS	F-836.2LD	F-836.2LS	F-836.5FD	F-836.5FS	F-836.5LD	F-836.5LS	公差
最大输出电压范围	10 V	10 V	10 V	10 V	10 V	10 V	10 V	10 V	max.
最小带宽	20 kHz	20 kHz	20 kHz	20 kHz	20 kHz	20 kHz	20 kHz	20 kHz	min.
最大噪声级	120 dBm	120 dBm	120 dBm	120 dBm	120 dBm	120 dBm	120 dBm	120 dBm	max.

扫描时间说明：相关数值基于SMF-28透镜光纤测得，MFD（模场直径）为15µm。速度：2mm/s，螺旋线间距：0.01mm

-

信号优化说明：基于随机起始位置的平均值。用SMF-28透镜光纤测得，MFD为15µm。频率：10 Hz（使用优化后的参数集）

-

除非另有说明，这些数值适用于F-836 XYZ组件。

PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
