用于在眼科和皮肤科的OCT设备中快速可靠地采集图像的扫描平台

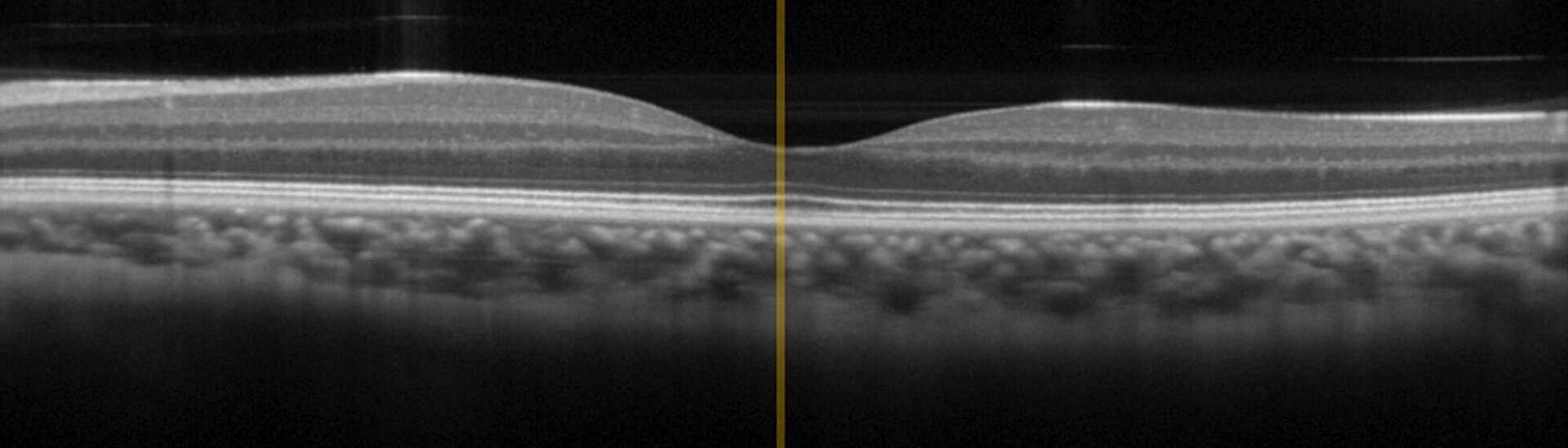

OCT是一种基于0.8微米至1.4微米波长范围内的宽带红外光的干涉成像技术,可实现优化的组织穿透性。OCT在眼科领域已经达到“黄金标准”,而且最近在皮肤科领域的应用也日益广泛,例如用于诊断皮肤癌。与传统的创伤性诊断手段相比,OCT可以更快速地提供结果并减轻对患者造成的副作用和压力。

用于组织检查的迈克尔逊干涉仪装置

OCT技术在迈克尔逊干涉仪装置中使用具有短相干长度的宽带红外光(在800 - 1400纳米之间的波长范围内,得益于优化的组织穿透性)。该信号是基于生物组织内折射率边界反射的探测光束和参考光束干扰的结果。

因此,OCT技术依赖于干涉仪臂之一中光束((1) - 见图)的精密而动态的轴向扫描。为此,PI推出了有助于提供最大图像分辨率的纳米定位平台。基于不同的驱动技术和标准产品,PI可以使扫描轴适应设备和应用的特定要求:尺寸、行程(冲程)、驱动器类型(音圈或压电陶瓷驱动器)和分辨率可以针对OCT设备的整体设计进行专门调整。先进的控制器技术和多种接口允许轻松访问平台。

典型规格

与轴向扫描关系最大的规格是穿透深度(z),该值通常在0.4毫米 - 3毫米的范围内。该值直接定义了平台所需的最小行程。进一步的规格包括:

用于扫描的精密运动系统

可以采用多种驱动理念来满足现代OCT系统的要求。

压电柔性铰链导向纳米定位扫描仪

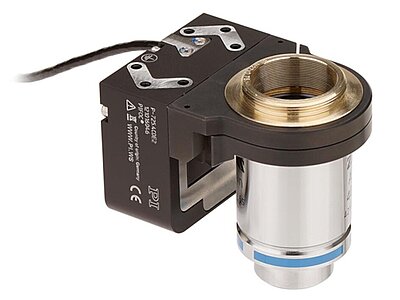

数种压电陶瓷驱动运动原理是可行的。下面显示的两个示例基于压电堆叠促动器,分别驱动柔性铰链导向的载物台平台(右)和显微镜物镜底座。柔性铰链导向压电线性纳米定位平台提供尽可能高的分辨率和精度;此外,它们无任何摩擦和磨损,几乎无需动力即可保持位置。

音圈线性电机驱动的扫描平台

音圈电机基于众所周知的扬声器电磁原理。它们适合约0.5毫米至25毫米(1英寸)的运动范围。音圈电机无任何摩擦和磨损,并且可以提供高度动态且精确的运动,每个音乐爱好者都可以证实这一点。在扫描和定位平台中使用时,此类电机通常与交叉滚柱导轨相结合,以提供高精度的导向。线性编码器是扫描平台不可或缺的组件之一,可向闭环运动控制器提供反馈,以实现精密的位置和速度控制。

定制化平台

基于以上所示标准化产品的技术,为开发适合以下需求的定制化解决方案带来了多种可能性:

只需告诉我们您的要求即可。
