自动多通道光纤阵列对准

自动多通道光纤阵列对准

Fast Active Alignment – Simultaneous Positioning in 6 DOF – Custom Degree of Automation

在移动计算、物联网或视频流（此处仅举几例）等不计其数的应用的推动下，全球对数据的需求正呈指数级增长。基于光子学的计算在降低能耗和加快数据传输方面具有显著优势。具成本效益的光子集成电路(PIC)的大规模生产在晶圆探测、光纤芯片耦合和封装方面对于准确定位和高对准速度的需求与日俱增。基于成熟的双面光纤对准系统和PI的多轴龙门系统的多通道自动光纤组件安装为进一步的工作流程自动化提供了新思路。

运动控制

PI的模块化硬件和基于ACS EtherCAT的控制器架构使OEM能够构建具有任意复杂度的真正高性能和安全的自动化组件。或者，PI的工程子系统小组随时准备组装和运输定制的自动化子组件，如此处所示 – 是更趋向于注重附加价值的OEM的理想之选。

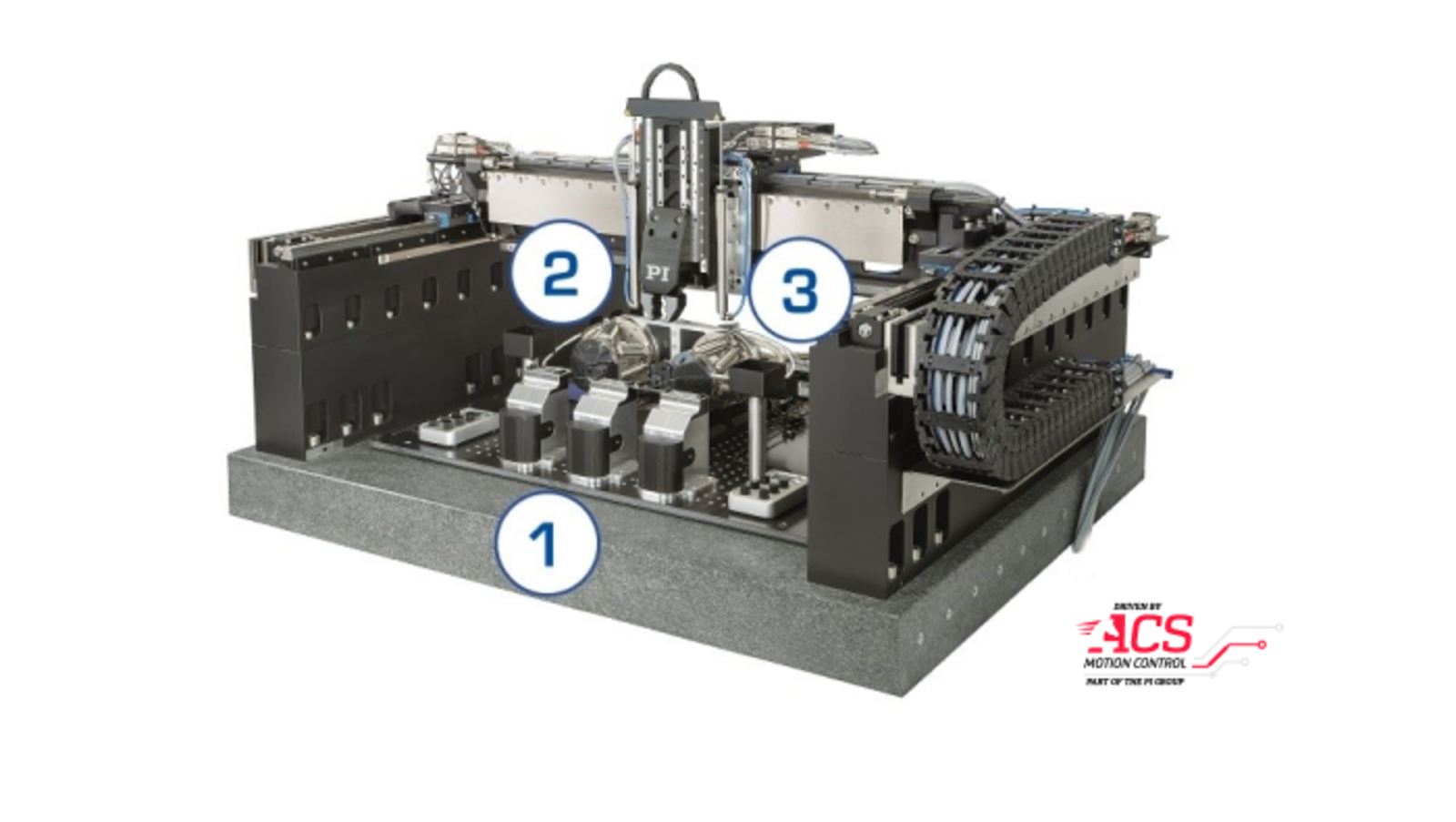

拾放龙门系统的主要特点

  • 高机械稳定性
  • 三轴高动态精密定位
  • 线性电机或无刷驱动器（可选配空气轴承）
  • 广泛的设计（驱动系统、轴承、编码器......）和齐全的规格（速度、加速度、行程......）

双面光纤对准系统

  • 六足位移台与用于三自由度并联运动的NanoCube纳米定位器相结合
    >> H-811
    >> P-616
  • 用于光纤光学对准的集成扫描程序
  • 包含基于固件的并行梯度搜索算法
  • 小于0.5秒的时间内完成多条光纤/多个光纤阵列的自动对准

光学功率计

  • 将光学信号转换为电压信号
  • 附加电流输入
  • λ：从400纳米到1550纳米
  • 信号带宽：20千赫兹
  • 准确的对数输出
    >> F-712.PM1光学功率计

系统运动中

F-712系统系列和龙门理念的进一步应用

SiP /光子学：晶圆探测/光纤到芯片耦合/测试和封装
光学工业：透镜对准/激光腔调谐
激光材料加工：激光钻孔/焊接/模板切割/微加工
半导体：晶圆和掩模检验

推荐页面

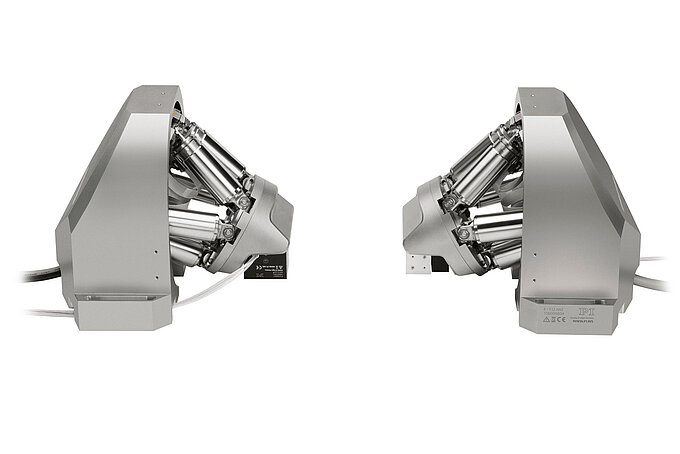

F-712.Hxx Compact, High-Speed 6-DOF Photonics Alignment Systems
