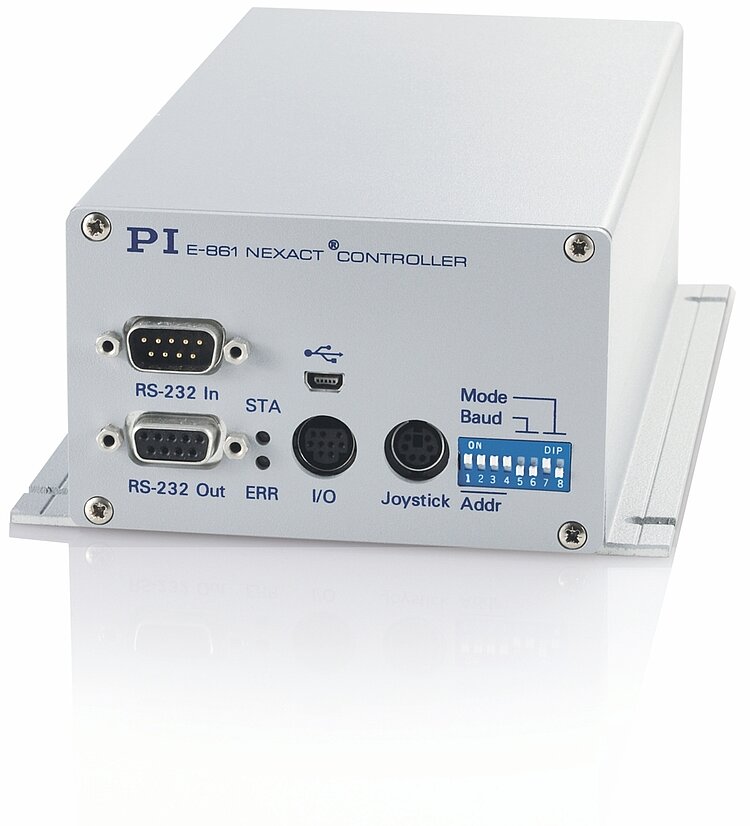

E-861 PiezoWalk NEXACT控制器

用于NEXACT线性驱动器和定位器的可组建网络的控制器

  • 高速编码器输入
  • 用于单机功能的宏编程
  • 数据记录器
  • 用于宏和参数的非易失EEPROM
  • 菊花链形网络
E-861 PiezoWalk NEXACT控制器
产品描述 规格 下载 报价/订购

用于NEXACT压电电机的数字伺服控制器

单轴 支持PiezoWalk驱动器的运动类型:用于长距离的纳米步进模式。以低于1纳米的分辨率在一步之内进行的高动态定位。

接口和通信

USB和RS-232接口用于指令控制。A/B正交编码器输入。用于限位和参考点开关的TTL输入。用于实现自动化的输入/输出线路(模拟/数字量)。用于模拟量手柄的接口。用于多达16个轴的菊花链网络,通过一个公共计算机接口进行操作。

广泛功能,软件支持

强大的宏指令语言。非易失宏存储,例如可利用自动运行宏实现独立操作。数据记录器。PID控制器,操作中的参数改变。广泛的软件支持,如用于NI LabVIEW、C、C++、MATLAB、Python。PIMikroMove用户软件。

应用领域

  • 双光子显微镜,共聚焦显微镜
  • 3D成像
  • 激光技术
  • 干涉测量
  • 生物技术
  • 显微操纵
  • 对行程具有高要求的自动聚焦

规格

该内容仅在平板电脑或桌面型设备上可见。

下载

文件

文件

简单说明MS242EK

数字电机控制器和驱动器:C-663/C-863/C-867/C-877/C-884/E-861/E-871/E-872.401/E-873

版本/日期
3.1.0 02/2021
pdf - 2 MB
版本/日期
3.1.0 02/2021
pdf - 2 MB
文件

技术说明N310T0011

NEXACT®技术

版本/日期
2017-02-07
pdf - 1 MB
English
文件

用户使用手册PZ205

E-861 NEXACT®控制器

版本/日期
2023-02-28
pdf - 6 MB
English

软件档案

软件档案

PI Software Suite C-990.CD1

版本/日期
2.9.0.5, 2024-10
zip - 801 MB
软件档案

C-990.CD1 Releasenews

版本/日期
2.9.0.5, 2024-10
pdf - 322 KB
English

常规软件文档

常规软件文档

User Manual A000T0075

Implementing a C-887 PI Controller in TwinCAT 3.1

版本/日期
2024-06-05
pdf - 1 MB
常规软件文档

用户使用手册A000T0067

PIStages3数据库的信息。将PIStages2转换成PIStages3时必须考虑的事项。

版本/日期
2020-01-13
pdf - 543 KB
English
常规软件文档

软件使用手册SM156

用于编辑PIStages3 数据库的PIStages3Editor

版本/日期
2.1.0 2020-08-03
pdf - 2 MB
版本/日期
2.1.0 2020-08-03
pdf - 2 MB
常规软件文档

软件使用手册SM146

GCS阵列数据格式

版本/日期
1.2.1
pdf - 153 KB
English
常规软件文档

软件使用手册SM155

PI MATLAB驱动器GCS 2.0

版本/日期
1.2.0 2019-03-22
pdf - 1 MB
版本/日期
1.2.0 2019-03-22
pdf - 1 MB
常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder

版本/日期
2024-06-04
pdf - 416 KB
版本/日期
2024-06-04
pdf - 422 KB
常规软件文档

软件使用手册SM148

PIMikroMove

版本/日期
2024-10-23
pdf - 6 MB
English
常规软件文档

软件使用手册SM151

PI GCS DLL

版本/日期
2024-06-07
pdf - 3 MB
English
常规软件文档

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW

版本/日期
7.0.1 2021-03-03
pdf - 3 MB
English
常规软件文档

Technical Note A000T0089

PI Software on ARM-Based Platforms

版本/日期
2023-05-08
pdf - 276 KB
常规软件文档

User Manual SM164E

Updating controller firmware with PIFirmwareManager

版本/日期
12.12.2023 1.0.0
pdf - 819 KB
English

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。
