单轴 支持NEXACT驱动器的运动类型：用于长距离的纳米步进模式。以低于1纳米的分辨率在一步之内进行的高动态定位。传感器可通过参数关闭，如在真空中使用时。
强大的宏指令语言。非易失宏存储，例如可利用自动运行宏实现独立操作。数据记录器。PID控制器，操作中的参数改变。广泛的软件支持，如用于NI LabVIEW、C、C++、MATLAB、Python。PIMikroMove用户软件。
可插入任何自由槽位。通过C-885的处理器和接口模块执行自动检测和外部通信（USB、以太网）。可通过可选数字输入和输出进行扩展。通过C-885的电源提供动力。

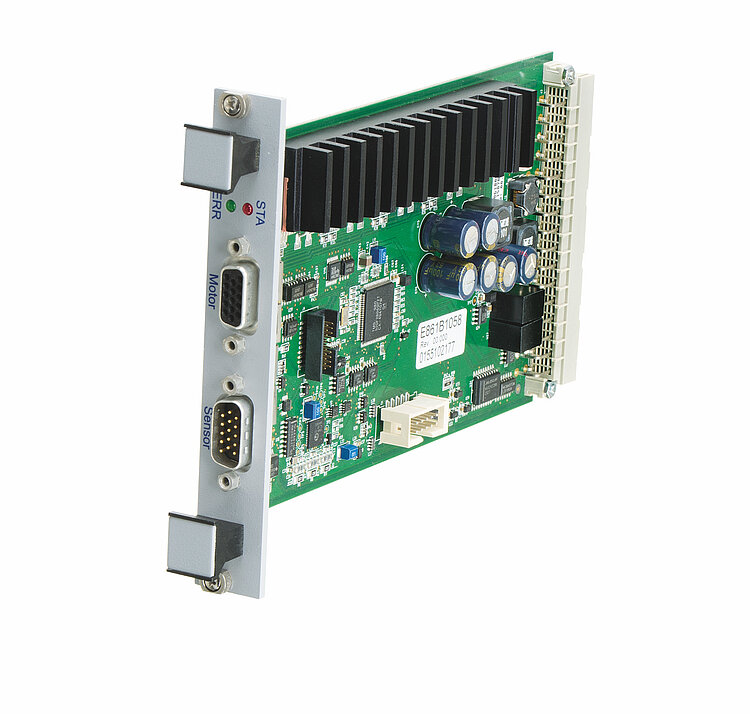

E-861.11C885
功能
用于NEXACT驱动器的控制器模块，用于C-885 PIMotionMaster模块化多轴控制器系统
驱动类型
NEXACT压电电机
轴
1
支持功能
启动宏. 数据记录器用于记录运行数据，如电机电压、速度、位置或位置误差. 内部安全电路：看门狗计时器.
运动和控制
控制器类型
PID控制器，操作中的参数改变。
动态曲线
梯形速度曲线
编码器输入
模拟量编码器输入正弦-余弦，达16384x的插值因子；为差动传输预先设定的插值电控，1 伏pp和2.5 伏编码器补偿信号
失速检测
超出可编程位置误差时电机自动停止
限位开关
2 × TTL
参考点开关
1 × TTL
电气性能
最大输出功率
40瓦
输出电压
0伏至45伏
最大电流消耗
2安
接口和操作
通信接口
USB或以太网，通过C-885.M1 / C-885.M2 数字处理器和接口模块
电机连接器
HD Sub-D 15针（母头）
传感器连接
HD Sub-D 15（公）
输入/输出线路
可选C-885.iD 用于PIMotionMaster的数字接口模块：4路模拟/数字输入（0至5伏/TTL），4路数字输出（TTL）
指令集
PI General Command Set (GCS)
用户软件
PIMikroMove
应用程序编程接口
API用于C / C++ / C# / VB.NET / Python，驱动器用于NI LabVIEW
其他
工作电压
24伏直流，通过C-885 PIMotionMaster供电
工作温度范围
10至40°C
质量
220克
尺寸
186.42毫米 × 128.4毫米（3RU） × 19.98毫米（4HP）
E-861 NEXACT®控制器
用于NEXACT®、C-885 PIMotionMaster的E-861.11C885运动控制器模块
