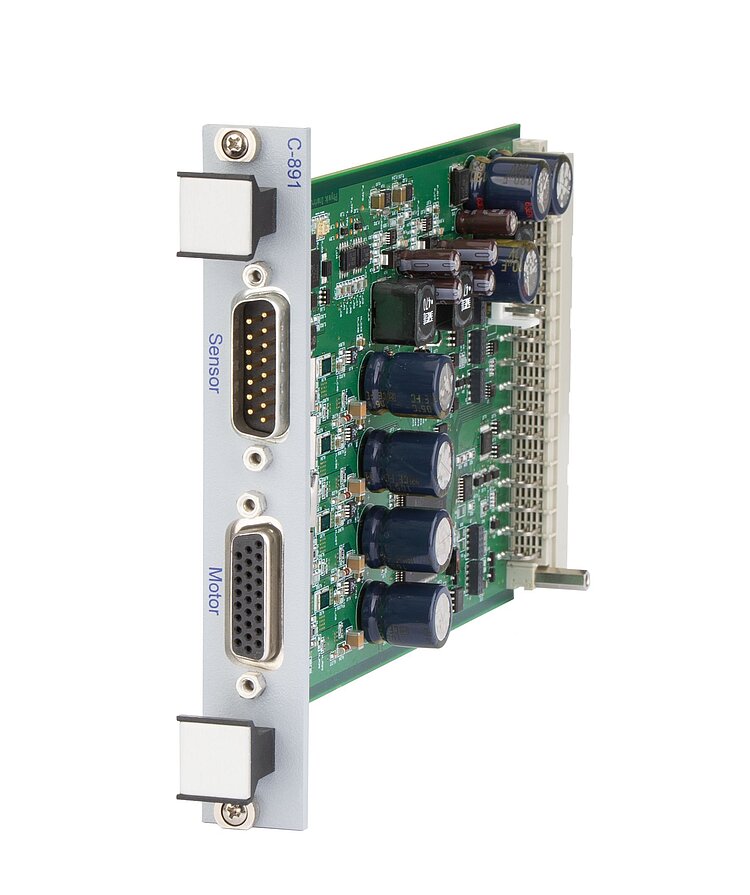

C-891.11C885 PIMag® Controller Module
用于C-885PIMotionMaster模块化控制器系统
- 用于三相线性电机
- 输出电流5安
- 20千赫兹控制带宽
- 用于绝对编码器的BiSS接口
- 过载、过流、过温保护
C-891.11C885 PIMag® Controller Module
产品描述
规格
下载
报价/订购
电机控制、伺服控制和保护功能
1个电机通道,1个传感器通道。用于每相电流为5安的三相线性电机。正弦换流操作,磁场定向的电流控制。自动调整换向角度。用于位置和速度的PID控制器。由于保护性关机和电流限制,电机和电机驱动器均受到保护。
编码器输入
用于数字式(A/B)或模拟量(正弦/余弦)编码器信号的差动信号传输。支持用于绝对编码器的BiSS接口。用于限位和参考点开关的TTL输入。
C-885 PIMotionMaster中的即插即用装置。
可插入任何自由槽位。通过C-885的处理器和接口模块执行自动检测和外部通信(USB、以太网)。可通过可选数字输入和输出进行扩展。通过C-885的电源提供动力。
数字输入和输出所需的附件
C-885.AA01适配器板和C-885.iD数字接口模块。
规格
规格
接口和操作 | C-891.11C885 |
---|---|
通信接口 | USB或以太网,通过C-885.M1 / C-885.M2 数字处理器和接口模块 |
电机连接器 | HD D-sub 26针(母头) |
传感器连接器 | D-sub 15针(公头) |
输入/输出连接器 | 可选;需要一个C-885.iD数字接口模块和一块C-885.AA01适配器板: 4路数字输入(TTL),4路数字输出(TTL) |
指令集 | PI General Command Set (GCS) |
用户软件 | PIMikroMove |
应用程序编程接口 | API用于C / C++ / C# / VB.NET / MATLAB / Python,驱动器用于NI LabVIEW |
支持功能 | 点对点运动. 数据记录器。波形发生器。宏。自动调整三相线性电机的换向角度。 |
安全特征 | 电机驱动器过载保护。电机过热保护。系统过流保护。 |
询问定制版本。
下载
数据表
文件
文件
用户使用手册C891T0005
C-891 PIMag电机控制器
版本/日期
2021-01-13
pdf - 1 MB
版本/日期
2021-01-13
pdf - 1 MB
文件
用户使用手册MS251
C-891 PIMag电机控制器
版本/日期
2020-06-30
pdf - 4 MB
