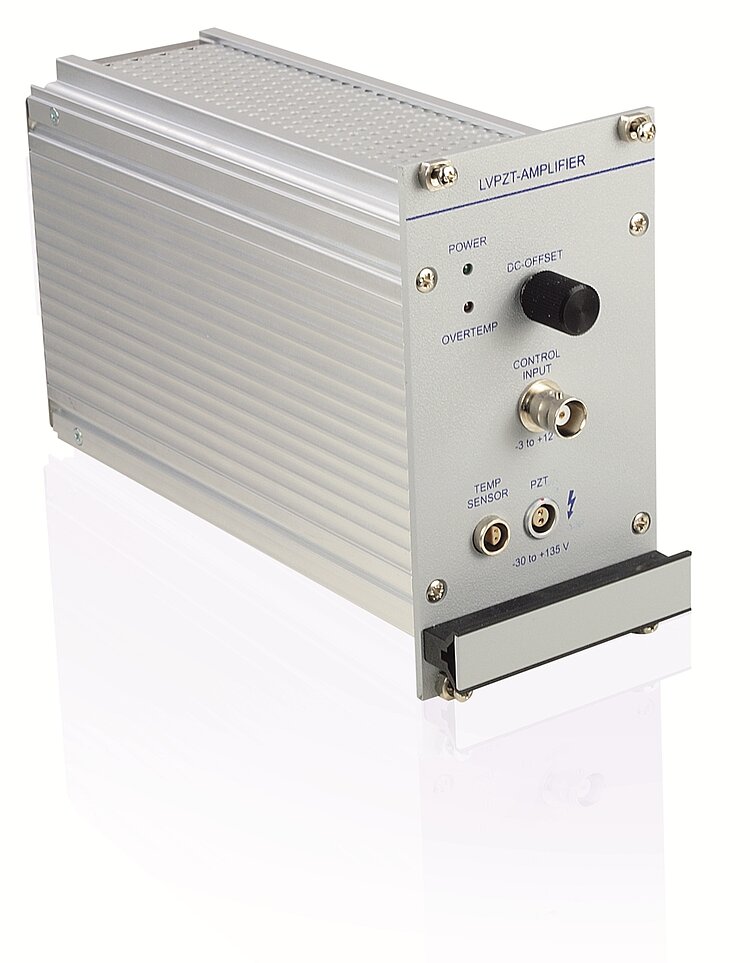

E-506 压电电荷放大器

高线性度,连续功率为30瓦,1个通道

  • 高度线性化放大器模块
  • 用于动态应用
  • 输出电压范围-30至130 伏
  • 峰值电流2 安,连续电流215 毫安
E-506 压电电荷放大器
产品描述 规格 下载 报价/订购

低噪声单通道压电放大器模块

用于E-500系统的插入式模块,19英寸机架中有多达三个通道。温度传感器评估防止压电陶瓷促动器过热。推荐用于大于0.3微法的电容。

电荷控制实现高线性度

放大器控制传输至压电陶瓷促动器的电荷量。由此,压电陶瓷位移滞后可减小至行程的2%,而电压控制型操作为10%至15%。这可实现线性开环操作,响应时间短、最大带宽时的分辨率非常高。保持位置时,放大器内部切换至电压控制。

应用领域

主动减振器、自适应系统技术、高速机械开关、阀门控制



规格

该内容仅在平板电脑或桌面型设备上可见。

下载

文件

文件

Short Instructions PZ300

Housed Analog Piezo Electronics E-4xx, E-5xx, E-6xx, E-8xx

版本/日期
1.2.0 03/2024
pdf - 754 KB
版本/日期
1.2.0 03/2024
pdf - 791 KB
文件

用户使用手册PZ62

E-500/E-501系列模块化压电控制器:底盘带电源、放大器模块(E-503、E-504、E-505、E-506、E-508)、传感器和伺服控制模块(E-509)、显示和接口模块(E-515、E-517)。

版本/日期
2.16.0 2024-04-26
pdf - 3 MB
English
文件

用户使用手册E506T0002

E-506电荷控制放大器模块

版本/日期
2012-07-05
pdf - 469 KB
English

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。
