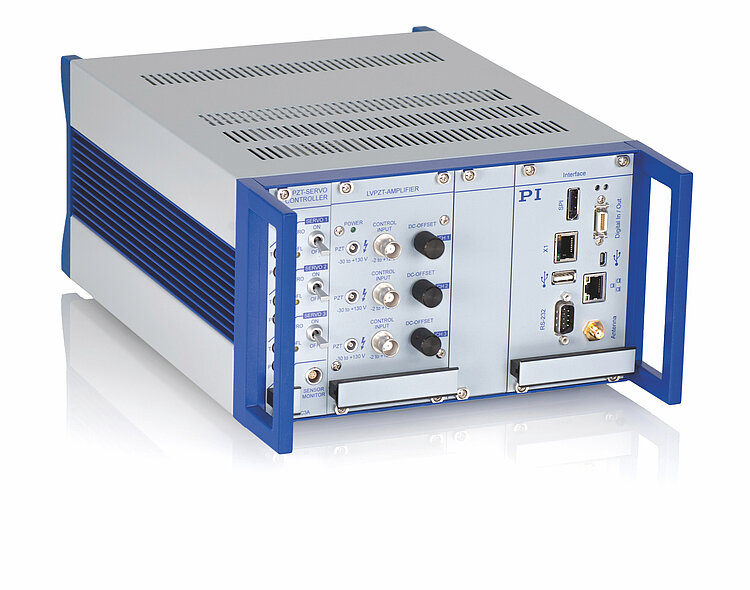

E-500 • E-501 模块化压电控制器

用于压电促动器和纳米定位器的柔性系统

  • 多达三轴;定制版本的轴可更多
  • 用于低电压和高电压的压电放大器模块,峰值功率为14至400瓦
  • 用于电容式应变片传感器的位置伺服控制模块,1至3个通道
  • 计算机接口/显示模块
  • 19"和9.5"底架
E-500 • E-501 模块化压电控制器
产品描述 规格 下载 报价/订购

模块化运动控制系统实现更高灵活性

模块化配置。支持压电陶瓷促动器、基于压电陶瓷的偏摆平台以及带多达三个运动轴的定位系统。

放大器/功率放大器

用于压电陶瓷促动器的放大器/功率放大器,工作电压高达135伏、±250伏或1000伏。带可切换功率放大器的放大器可用于高动态。电荷控制放大器可实现高线性度,同样也不带位置反馈。每个模块1至3个通道的放大器模块可根据性能等级提供。

传感器模块

PI根据精度要求在其定位系统中使用电容式或张力传感器。带1至3通道传感器模块的E-500支持多达三轴的操作。

E-500系统的灵活性可实现其与不同的单通道放大器或传感器模块的混合操作。控制可直接发生在放大器的模拟量输入上,或者通过带数字接口的接口模块实现,其中数字接口通过一个外部主机进行控制。

规格

数据表

数据表E-500 • E-501

版本/日期
2018-09-28
pdf - 405 KB
版本/日期
2018-09-28
pdf - 408 KB
版本/日期
2018-10-02
pdf - 472 KB
版本/日期
2018-12-12
pdf - 431 KB

下载

数据表

数据表

数据表E-500 • E-501

版本/日期
2018-09-28
pdf - 405 KB
版本/日期
2018-09-28
pdf - 408 KB
版本/日期
2018-10-02
pdf - 472 KB
版本/日期
2018-12-12
pdf - 431 KB

文件

文件

Short Instructions PZ300

Housed Analog Piezo Electronics E-4xx, E-5xx, E-6xx, E-8xx

版本/日期
1.2.0 03/2024
pdf - 754 KB
版本/日期
1.2.0 03/2024
pdf - 791 KB
文件

Technical Note A000T0074

Guide to Grounding and Shielding

版本/日期
2018-11-22
pdf - 120 KB
版本/日期
2018-11-22
pdf - 125 KB
文件

用户使用手册PZ62

E-500/E-501系列模块化压电控制器:底盘带电源、放大器模块(E-503、E-504、E-505、E-506、E-508)、传感器和伺服控制模块(E-509)、显示和接口模块(E-515、E-517)。

版本/日期
2.16.0 2024-04-26
pdf - 3 MB
English

软件档案

软件档案

PI Software Suite C-990.CD1

版本/日期
2.9.0.5, 2024-10
zip - 801 MB
软件档案

C-990.CD1 Releasenews

版本/日期
2.9.0.5, 2024-10
pdf - 322 KB
English

常规软件文档

常规软件文档

User Manual A000T0075

Implementing a C-887 PI Controller in TwinCAT 3.1

版本/日期
2024-06-05
pdf - 1 MB
常规软件文档

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW

版本/日期
7.0.1 2021-03-03
pdf - 3 MB
English
常规软件文档

软件使用手册SM146

GCS阵列数据格式

版本/日期
1.2.1
pdf - 153 KB
English
常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder

版本/日期
2024-06-04
pdf - 416 KB
版本/日期
2024-06-04
pdf - 422 KB

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
