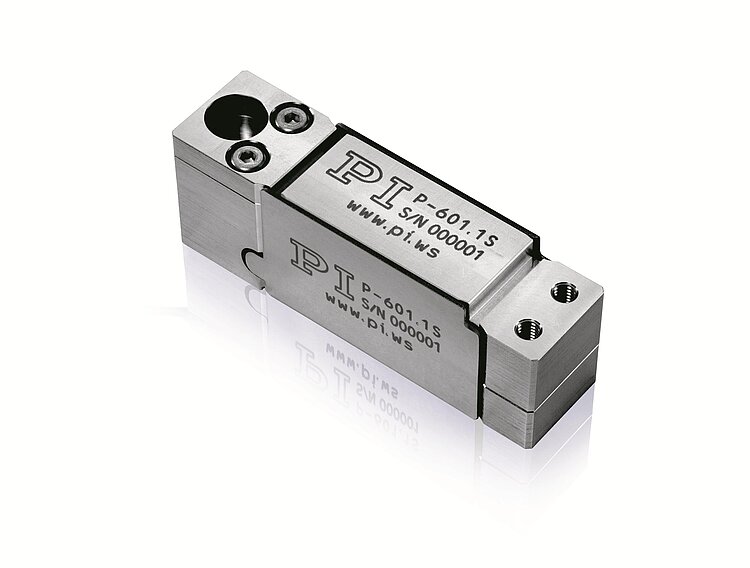

P-601 带导向的PiezoMove线性促动器

带可选配位置传感器

柔性铰链导向可实现偏摆超小的直线运动
行程达400µm
分辨率达0.2nm
带集成式位置传感器
PICMA压电陶瓷促动器带来长使用寿命
特别适用于光学、医学技术、生物技术和微流体中的OEM应用
定制版本行程更长、响应时间更短或为非磁性

报价/订购

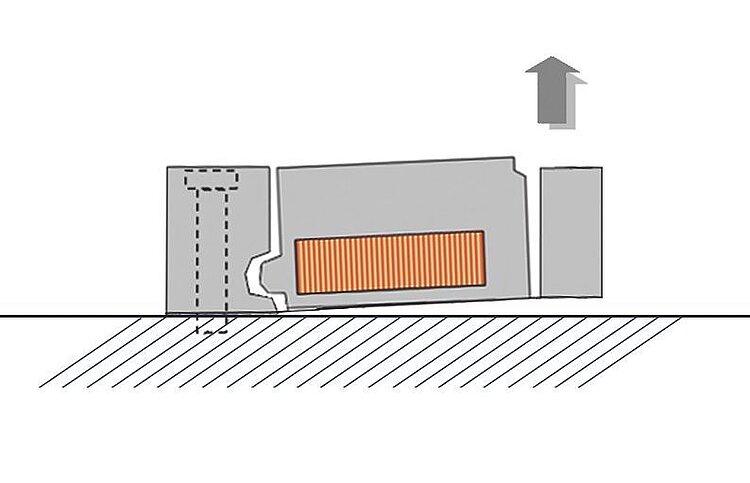

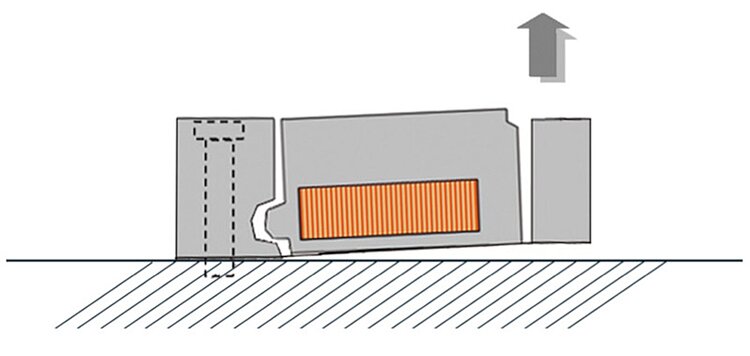

P-601的运动方向。柔性铰链导向可防止输出端倾斜。

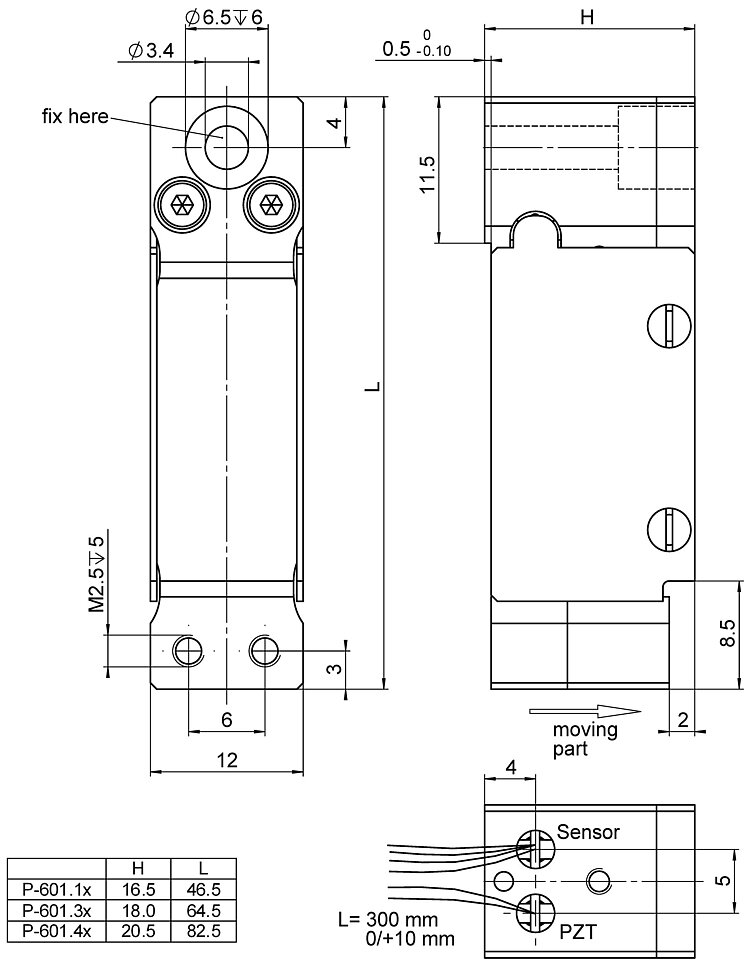

P-601，尺寸单位为mm

应用领域

纳米定位
高速切换
膜片箝
微分配
自适应系统技术/自动化
光子学/集成光学
生物技术

PICMA压电陶瓷促动器带来长使用寿命

PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。 PICMA促动器的使用寿命是传统聚合物绝缘促动器的十倍。它们被证明可实现无故障运行1000亿个循环。

零游隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。其刚性可实现高负载能力，且它们对冲击和振动不敏感。其可在较宽的温度范围内工作。

下载数据表转到规格报价/订购

数据表

版本/日期

2026-03-20

pdf - 901 KB

版本/日期

2026-03-20

pdf - 905 KB

版本/日期

2026-07-15

pdf - 1 MB

下载

运动	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	公差
主动轴	Z	Z	Z	Z	Z	Z	Z	Z	Z	Z	Z	Z
Z向的行程	—	—	100 µm	100 µm	—	—	250 µm	250 µm	—	—	400 µm	400 µm
Z向的开环行程，电压-20至120V	100 µm	100 µm	100 µm	100 µm	250 µm	250 µm	250 µm	250 µm	400 µm	400 µm	400 µm	400 µm	+20 % / -0 %
Z向的线性误差	—	—	0.1 %	0.1 %	—	—	0.3 %	0.3 %	—	—	0.3 %	0.3 %	typ.
定位	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	公差
Z向的单向重复精度	—	—	± 8 nm	± 8 nm	—	—	± 10 nm	± 10 nm	—	—	± 30 nm	± 30 nm	typ.
Z向的开环分辨率	0.2 nm	0.2 nm	0.2 nm	0.2 nm	0.3 nm	0.3 nm	0.3 nm	0.3 nm	0.4 nm	0.4 nm	0.4 nm	0.4 nm	typ.
集成传感器	—	—	应变片传感器，间接位置测量	应变片传感器，间接位置测量	—	—	应变片传感器，间接位置测量	应变片传感器，间接位置测量	—	—	应变片传感器，间接位置测量	应变片传感器，间接位置测量
Z向的系统分辨率	—	—	2 nm	2 nm	—	—	6 nm	6 nm	—	—	12 nm	12 nm
驱动性能	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	公差
驱动类型	PICMA	PICMA	PICMA	PICMA	PICMA	PICMA	PICMA	PICMA	PICMA	PICMA	PICMA	PICMA
Z向的电容	1.5 µF	1.5 µF	1.5 µF	1.5 µF	3.1 µF	3.1 µF	3.1 µF	3.1 µF	4.6 µF	4.6 µF	4.6 µF	4.6 µF	±20 %
机械性能	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	公差
Z向的刚性	0.8 N/µm	0.8 N/µm	0.8 N/µm	0.8 N/µm	0.38 N/µm	0.38 N/µm	0.38 N/µm	0.38 N/µm	0.28 N/µm	0.28 N/µm	0.28 N/µm	0.28 N/µm	±20 %
Z向的谐振频率，空载	750 Hz	750 Hz	750 Hz	750 Hz	440 Hz	440 Hz	440 Hz	440 Hz	350 Hz	350 Hz	350 Hz	350 Hz	±20 %
在30g负载下Z向的谐振频率	620 Hz	620 Hz	620 Hz	620 Hz	350 Hz	350 Hz	350 Hz	350 Hz	290 Hz	290 Hz	290 Hz	290 Hz	±20 %
X向的允许推力	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	max.
Y向的允许推力	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	30 N	max.
Z向的允许推力	30 N	30 N	30 N	30 N	20 N	20 N	20 N	20 N	15 N	15 N	15 N	15 N	max.
Z向的允许拉力	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	10 N	max.
导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨	带杠杆放大的柔性铰链导轨
不含电缆的质量	50 g	50 g	50 g	50 g	80 g	80 g	80 g	80 g	110 g	110 g	110 g	110 g	±5 %
材料	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢	不锈钢
其他	P-601.10	P-601.10L	P-601.1S	P-601.1SL	P-601.30	P-601.30L	P-601.3S	P-601.3SL	P-601.40	P-601.40L	P-601.4S	P-601.4SL	公差
工作温度范围	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C	-20至80 °C
接头	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	LEMO FFS.00.250.CTCE24	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	LEMO FFS.00.250.CTCE24	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	LEMO FFS.00.250.CTCE24	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	LEMO FFS.00.250.CTCE24	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	LEMO FFS.00.250.CTCE24	绞线，聚四氟乙烯绝缘，AWG 32，直径0.49mm	LEMO FFS.00.250.CTCE24
电缆长度	0.3 m	1.5 m	0.3 m	1.5 m	0.3 m	1.5 m	0.3 m	1.5 m	0.3 m	1.5 m	0.3 m	1.5 m
推荐控制器/驱动器	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831	E-610、E-625、E-831
传感器连接器	—	—	绞线，聚四氟乙烯绝缘，AWG 36	LEMO FFA.0S.304.CLAC32	—	—	绞线，聚四氟乙烯绝缘，AWG 36	LEMO FFA.0S.304.CLAC32	—	—	绞线，聚四氟乙烯绝缘，AWG 36	LEMO FFA.0S.304.CLAC32

因为PI压电陶瓷促动器无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。

PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
