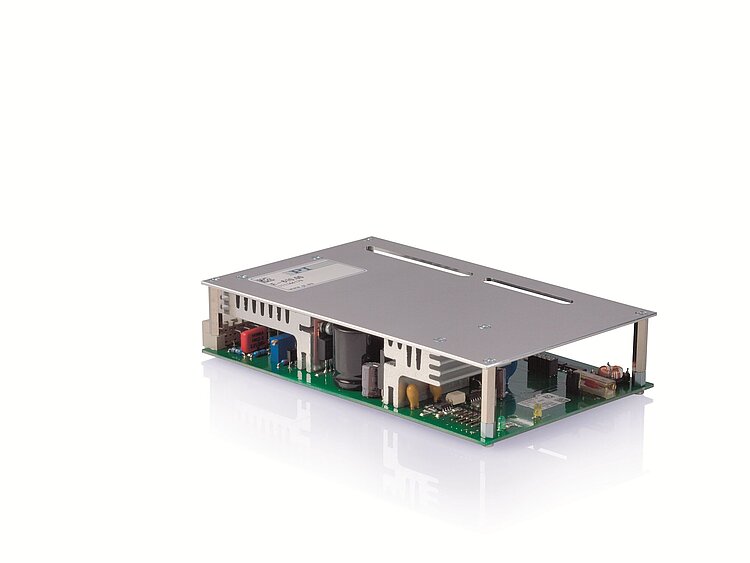

E-610 压电放大器/伺服控制器

具有可选位置控制的单通道OEM模块

  • 高性价比单通道OEM解决方案
  • 闭环和开环版本
  • 陷波滤波器可实现更高带宽
  • 用于应变片传感器、LVDT 和电容式传感器的位置控制
  • 峰值电流140毫安
E-610 压电放大器/伺服控制器
产品描述 规格 下载 报价/订购

用于低电压压电陶瓷促动器的OEM模块

E-610放大器/伺服控制器模块设计用于操作低电压压电陶瓷促动器和定位系统。它们配置集成式低噪声压电放大器,可在低电压范围内输入和输出140毫安的峰值电流。四种版本可供货:E-610.00(仅放大器)以及带附加部件用于控制和位置测量的E-610.S0、E-610.L0和E-610.C0版本。E-610.S0设计用于带应变片定位传感器的压电陶瓷机械部件,E-601.L0设计用于带LVDT传感器的系统,而E-610.C0设计用于带电容式传感器的系统。

闭环和开环压电陶瓷定位

E-610模块可在闭环和电压受控操作中对压电陶瓷促动器和压电陶瓷定位系统进行精密控制。压电陶瓷控制器已配备用于位置感应和位置控制的电控。控制信号直接控制压电陶瓷位置。因此,根据压电陶瓷机械部件和传感器类型,可实现纳米级的定位准确性和重复精度。

通过PC进行控制

E-621和E-625型号可通过数字PC接口进行控制。或者,通过数字模拟转换器可实现从PC进行模拟控制。PI可为诸如美国国家仪器的数字模拟转换器板提供带NI LabVIEW软件的完整驱动程序集。

规格

数据表

数据表E-610

版本/日期
2020-10-07
pdf - 632 KB
版本/日期
2020-10-07
pdf - 639 KB
版本/日期
2020-10-07
pdf - 702 KB
版本/日期
2019-03-08
pdf - 499 KB

下载

数据表

数据表

数据表E-610

版本/日期
2020-10-07
pdf - 632 KB
版本/日期
2020-10-07
pdf - 639 KB
版本/日期
2020-10-07
pdf - 702 KB
版本/日期
2019-03-08
pdf - 499 KB

文件

文件

用户使用手册PZ72

E-610.C0压电控制器/放大器(OEM)

版本/日期
6.2.1 2024-04-22
pdf - 892 KB
English
文件

用户使用手册PZ70

E-610.S0、E-610.L0、E-610.00压电控制器/放大器(OEM)

版本/日期
6.2.1 2024-04-22
pdf - 1 MB
English

3D模型

3D模型

3-D模型E-610.x0

zip - 2 MB

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。
