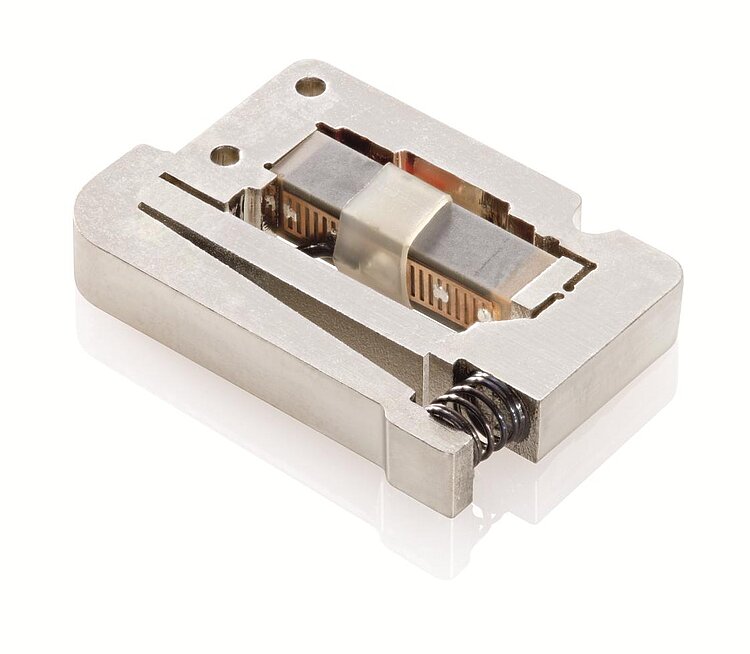

P-604 紧凑型PiezoMove线性促动器

价格实惠，行程为300µm

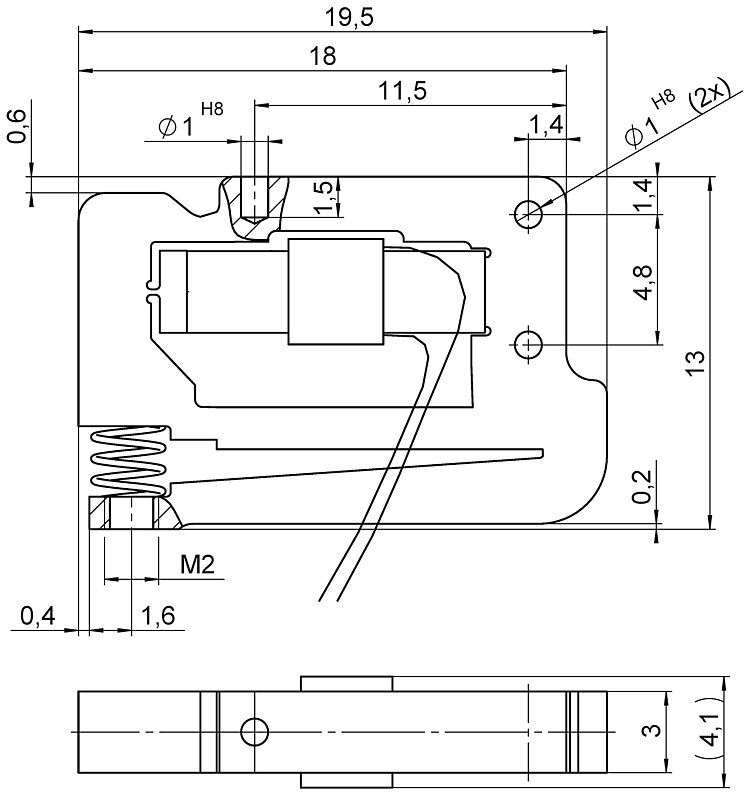

轻巧紧凑：重4g，表面积<13mm×20mm
行程300µm
优化设计实现大批量生产
可提供定制版本
PICMA压电陶瓷促动器带来长使用寿命
特别适用于光学、医学技术、生物技术和微流体中的OEM应用

报价/订购

应用领域

纳米定位
高速切换
膜片箝
微分配
自适应系统技术/自动化
光子学/集成光学
生物技术

PICMA压电陶瓷促动器带来长使用寿命

PICMA压电陶瓷促动器为全瓷绝缘。这可以防潮，避免漏电流增大造成故障。 PICMA促动器的使用寿命是传统聚合物绝缘促动器的十倍。它们被证明可实现无故障运行1000亿个循环。

零游隙柔性铰链导向带来高导向精度

柔性铰链导向无需维护、无摩擦、无磨损，无需润滑。其刚性可实现高负载能力，且它们对冲击和振动不敏感。其可在较宽的温度范围内工作。

下载数据表转到规格报价/订购

数据表

版本/日期

2026-03-20

pdf - 383 KB

版本/日期

2026-03-20

pdf - 384 KB

版本/日期

2026-07-15

pdf - 644 KB

下载

运动	P-604.300	公差
主动轴	Z
Z向的开环行程，电压-20至120V	300 µm	+20 % / -0 %
定位	P-604.300	公差
Z向的开环分辨率	0.5 nm	typ.
驱动性能	P-604.300	公差
驱动类型	PICMA
电容	0,27 µF	±20 %
机械性能	P-604.300	公差
Z向的刚性	0.01 N/µm	±20 %
Z向的谐振频率，空载	900 Hz	±20 %
Z向的允许推力	2 N	max.
Z向的允许拉力	1.5 N	max.
导轨	带杠杆放大的柔性铰链导轨
总质量	4 g	±10 %
材料	钢
其他	P-604.300	公差
工作温度范围	-20至80 °C
接头	裸绞线
电缆长度	0.1 m	±10 mm
推荐控制器/驱动器	E-610.00放大器，E-625，E-831 OEM放大器模块

因为PI压电陶瓷促动器无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。

咨询定制版本。

PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
