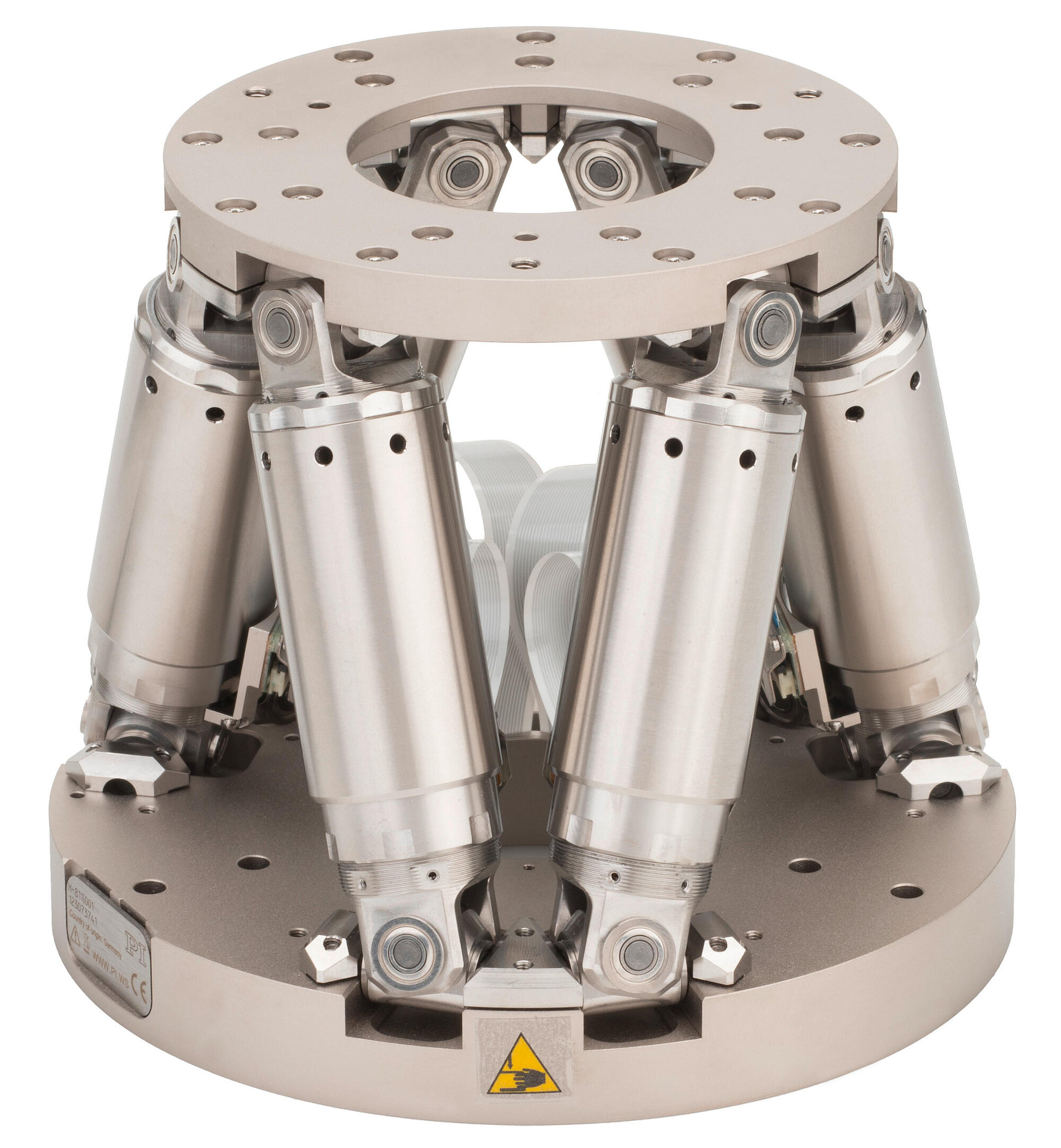

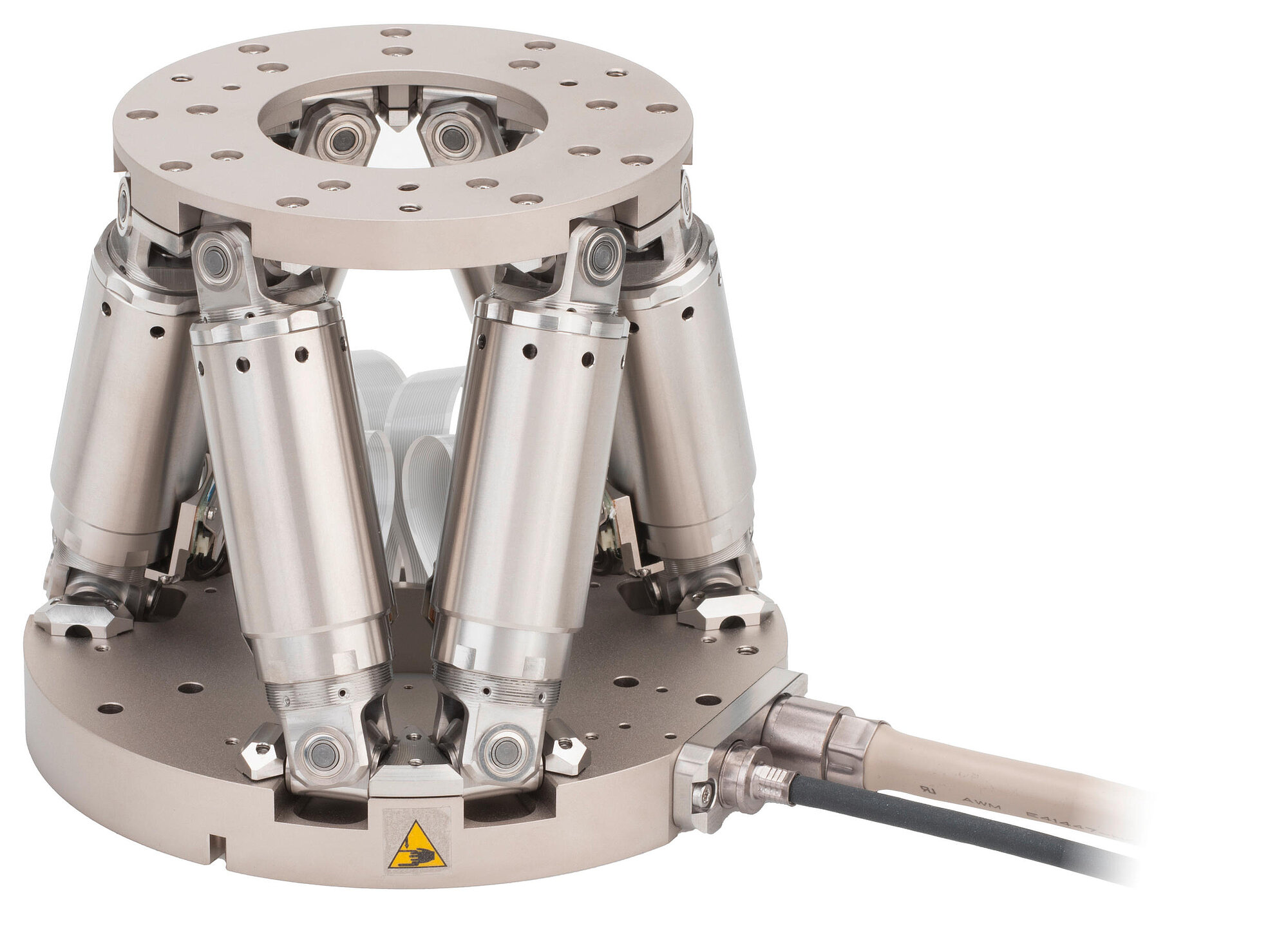

H-811.S2 6-Axis Motion Hexapod
用于高动态应用的快速紧凑六轴运动六足位移台
- CIPA认证
- 行程达±17毫米/±21度
- 速度达25毫米/秒

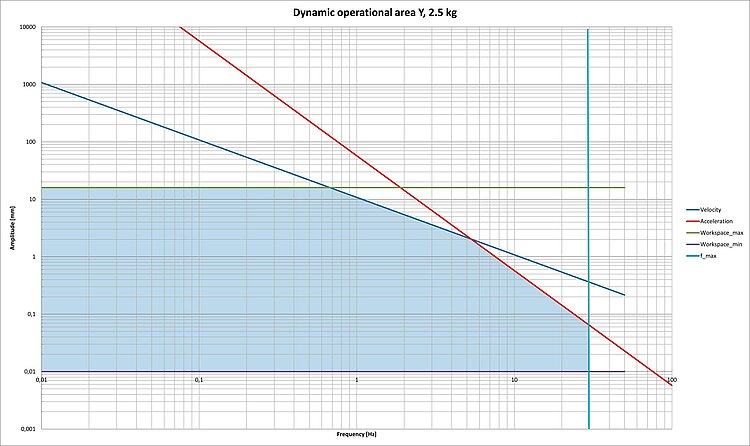

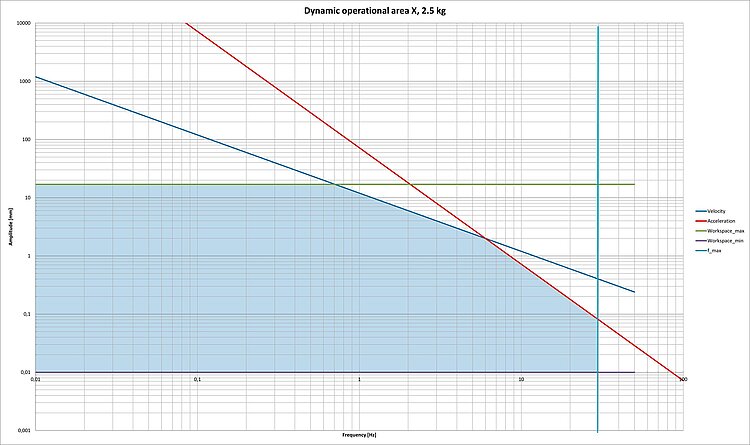

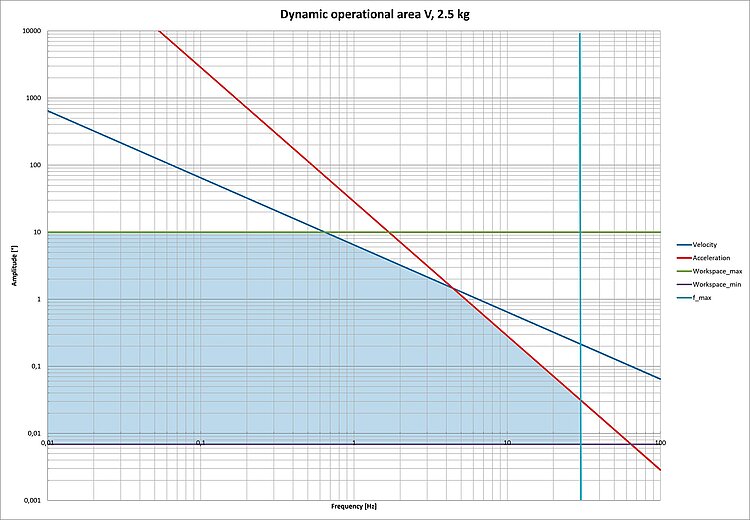

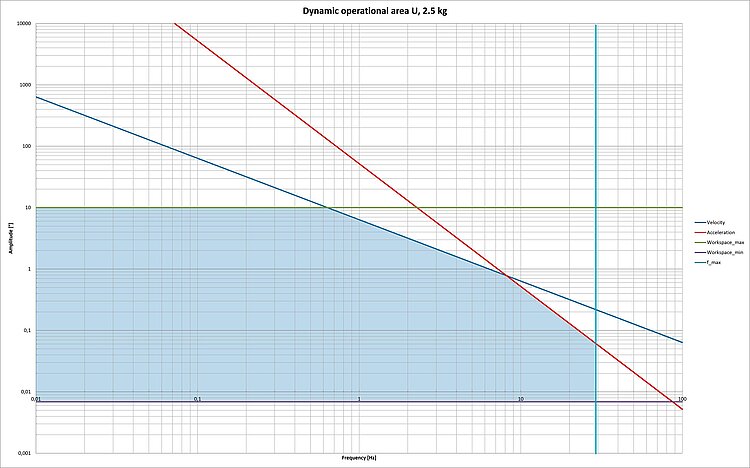

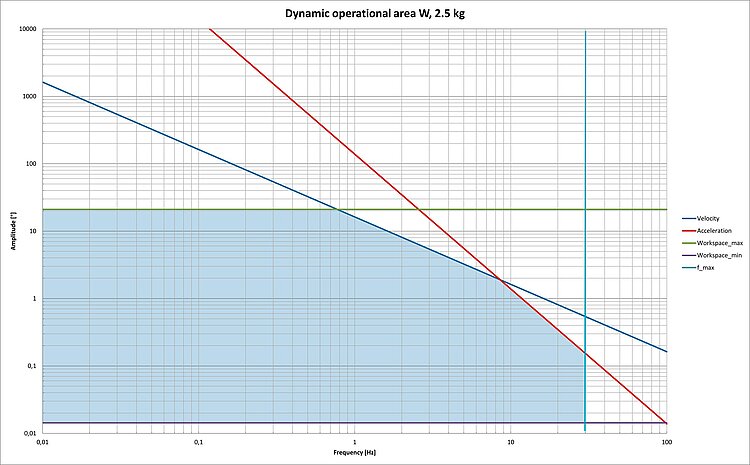

- 0.1度的行程范围内的动态达25赫兹
- 专为图像稳定检测系统而研发
H-811.S2 6-Axis Motion Hexapod
产品描述
规格
下载
报价/订购
规格
运动和定位 | H-811.S2 | 单位 | 公差 |
---|---|---|---|
主动轴 | X、Y、Z、θX、θY、θZ | ||
X、Y和Z向上的行程* | ±17、±16、±6.5 | 毫米 | |
θX、θY和θZ向上的行程* | ±10、±10、±21 | 度 | |
促动器设计分辨率 | 5 | 纳米 | |
X、Y向上的最小位移 | 1 | 微米 | 典型值 |
Z向上的最小位移 | 0.5 | 微米 | 典型值 |
θX、θY、θZ向上的最小位移 | 12 | 微弧度 | 典型值 |
θZ向上的最小位移 | 25 | 微弧度 | 典型值 |
X、Y向上的空回 | 0.5 | 微米 | 典型值 |
Z向上的空回 | 0.15 | 微米 | 典型值 |
θX、θY向上的空回 | 5 | 微弧度 | 典型值 |
θZ向上的空回 | 10 | 微弧度 | 典型值 |
X、Y向上的重复精度 | ±0.5 | 微米 | 典型值 |
Z向上的重复精度 | ±0.2 | 微米 | 典型值 |
θX、θY向上的重复精度 | ±6 | 微弧度 | 典型值 |
θZ向上的重复精度 | ±10 | 微弧度 | 典型值 |
X、Y和Z向上的最大速度 | 25 | 毫米/秒 | |
θX、θY、θZ向上的最大速度 | 625 | 毫弧度/秒 | |
典型值 X、Y和Z向上的典型速度 | 10 | 毫米/秒 | |
典型值 θX、θY、θZ向上的速度 | 240 | 毫弧度/秒 |
技术参数为 20±3 °C下的数值。
* 单个坐标(X、Y、Z、θX、θY和θZ)的行程相互依赖。本表中各轴对应的数值为其最大行程,此时其他轴和枢轴点位于参考位置。
下载
产品注解
产品注解
Product Change Notification Hexapod Cables
版本/日期
2021-01-15
pdf - 186 KB
English
产品注解
Product Change Notification Motor Driven Products
版本/日期
2021-04-19
pdf - 917 KB
English
产品注解
Product Change Notification H-811 Series
版本/日期
2020-10-15
pdf - 81 KB
English
产品注解
Product Change Notification Cable Change H-811.S2/H-811.F2
版本/日期
2019-05-10
pdf - 196 KB
English
产品注解
Product Change Notification H-811 Vent Holes
版本/日期
2019-03-04
pdf - 206 KB
English
文件
3D模型
3D模型

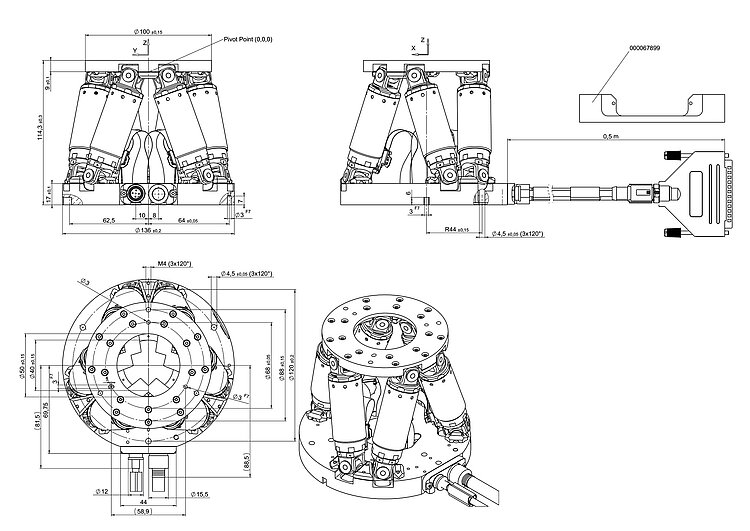

H-811.S2 3D Model
版本/日期
2024-05-22
zip - 8 MB
软件档案
软件档案
PIVirtualMove
版本/日期
1.5.1.0, 2024-10
zip - 150 MB
证书
证书
PI振动装置注册认证H-811
振动装置注册认证
pdf - 583 KB
English
