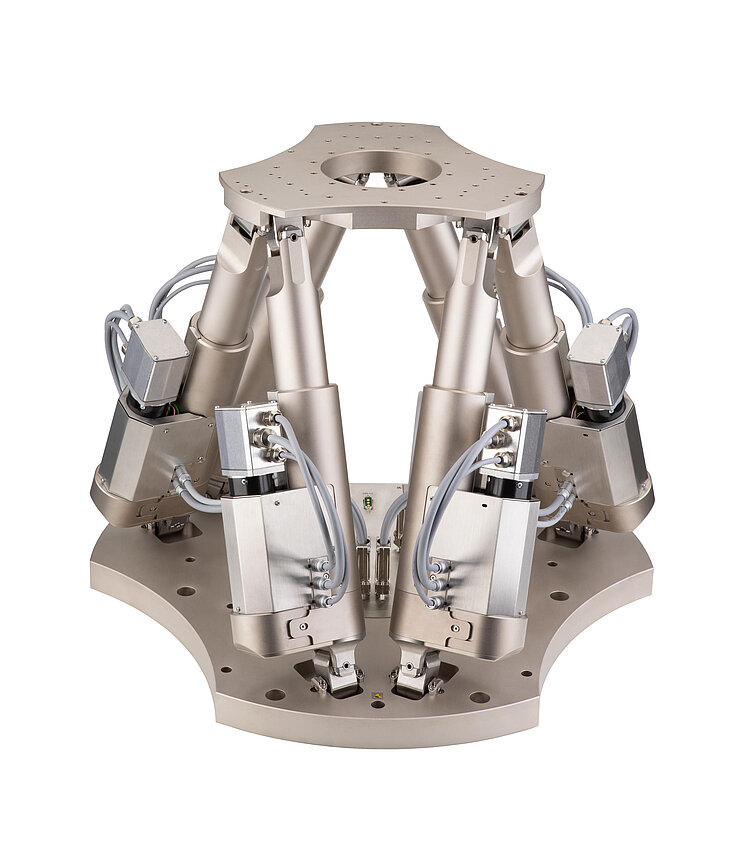

H-900KSCO 快速六轴六足位移台
可负载高达60千克
- 低磨损,无刷直流电机
- X和Y向上的行程达200毫米,Z向上的行程高达170毫米
- 倾斜和旋转角度达66度
- 高速度
H-900KSCO 快速六轴六足位移台
产品描述
规格
下载
报价/订购
规格
Select a travel range:
|
|
|
|
---|---|---|---|
主动轴 | X、Y、Z、θX, ΘY, ΘZ | ||
| |||
单促动器设计分辨率 | 0.58 | 微米 | |
X、Y向上的行程* | 200 | 毫米 | |
Z向上的行程* | 170 | 毫米 | |
θ向上的行程*X, ΘY | 66 | ° | |
θ向上的行程*Z | 66 | ° | |
X、Y向上的最小位移 | 5 | 微米 | 典型值 |
Z向上的最小位移 | 5 | 微米 | 典型值 |
X、Y向上的空回 | 20 | 微米 | 典型值 |
Z向上的空回 | 5 | 微米 | 典型值 |
θ向上的空回X, ΘY | 50 | 微弧度 | 典型值 |
θ向上的空回Z | 90 | 微弧度 | 典型值 |
X、Y向上的重复精度 | ±2 | 微米 | 典型值 |
Z向上的重复精度 | ±0.5 | 微米 | 典型值 |
θ向上的重复精度X, ΘY | ±5 | 微弧度 | 典型值 |
θ向上的重复精度Z | ±9 | 微弧度 | 典型值 |
X、Y和Z向上的最大速度 | 80 | 毫米/秒 | |
θ向上的最大速度X, ΘY, ΘZ | 520 | 毫弧度/秒 | |
X、Y和Z向上的典型速度 | 20 | 毫米/秒 | |
θ向上的典型速度X, ΘY, ΘZ | 130 | 毫弧度/秒 | |
| |||
负载(底板为水平方向) | 635 | 牛 | 最大 |
保持力,断电(底板为水平方向) | 635 | 牛 | 最大 |
电机类型 | 无刷直流电机 | ||
| |||
工作温度范围 | -10 到 50 | °C | |
材料 | 铝 | ||
质量 | 65.5 | 千克 |
技术参数为20±3°C下的数值。
询问定制设计!
*单个坐标(X、Y、Z、θ)的行程X, ΘY, ΘZ相互依赖。本表中各轴对应的数值为其最大行程,此时其他轴位于零位。如果其他线性或旋转坐标不在零位,可用行程可能会变小。
