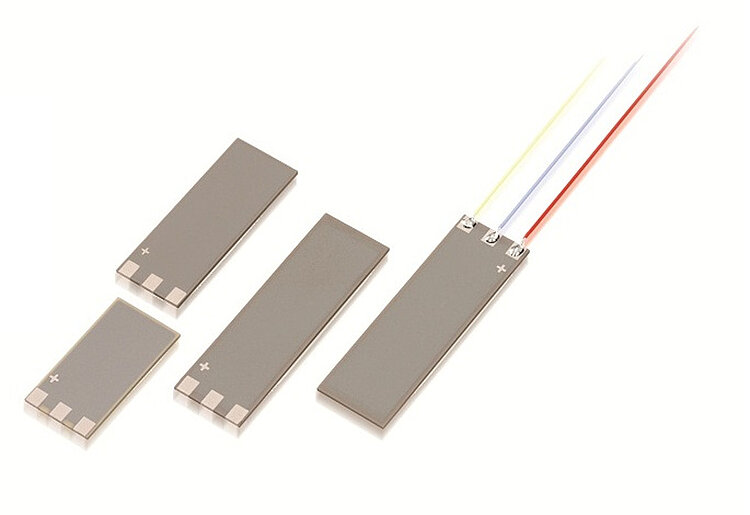

PL112 – PL140 PICMA弯曲元
大位移全陶瓷弯曲促动器
- 位移达2 毫米
- 毫秒级的快速响应
- 纳米级分辨率
- 工作电压低
- 工作温度高 达150摄氏度
- 超高真空兼容至10-9百帕
PL112 – PL140 PICMA弯曲元
产品描述
规格
下载
报价/订购
规格
规格
PL112.10 | PL122.10 | PL127.10 | PL128.10 | PL140.10 | 单位 | 公差 | |
---|---|---|---|---|---|---|---|
工作电压 | 0至60(±30) | 0至60(±30) | 0至60(±30) | 0至60(±30) | 0至60(±30) | 伏 | |
位移 | ±100 | ±310 | ±450 | ±450 | ±1000 | 微米 | ±20 % |
剩余长度LF | 12 | 22 | 27 | 28 | 40 | 毫米 | |
长度L | 18 | 25 | 31 | 36 | 45 | 毫米 | ±0.5 毫米 |
宽度W | 9.60 ±0.2 | 9.60 ±0.2 | 9.60 ±0.2 | 6.15 ±0.1 | 11.00 ±0.2 | 毫米 | |
高度TH | 0.67 | 0.67 | 0.67 | 0.67 | 0.55 | 毫米 | ±0.1 毫米 |
阻滞力 | ±2.1 | ±1.25 | ±1.1 | ±0.55 | ±0.5 | 牛 | ±20 % |
电容 | 2 × 1.1 | 2 × 2.5 | 2 × 3.4 | 2 × 1.2 | 2 × 4.1 | 微法 | ±20 % |
谐振频率 | 1800 | 600 | 420 | 360 | 160 | 赫兹 | ±20 % |
工作温度 | -20 到 150 | -20 到 85 | -20 到 85 | -20 到 150 | -20 到 85 | °C | |
压电陶瓷 | PIC252 | PIC251 | PIC251 | PIC252 | PIC251 | ||
推荐电控 | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 | E-650, E-651 • E-614 |
电容:1伏峰峰、1 千赫兹、室温下测量,带剩余长度LF的单边夹紧,空载。
谐振频率:1 伏峰峰值时测量,带剩余长度LF的单边夹紧,空载。
标准连接:可软焊触点 (PL1xx.10) 或 聚四氟乙烯绝缘绞线,超高真空兼容,100 毫米,美国线规为32,直径为0.49 毫米 (PL1xx.11)。
推荐固定方式:环氧树脂胶。
所有规格取决于实际的夹紧情况和施加的机械负载.
可按需提供定制设计或不同规格。
Quote / Order
Ask for a free quote on quantities required, prices, and lead times or describe your desired modification.
PICMA® Bender actuators with PTFE-insulated stranded wires
PL112.11
PICMA® multilayer piezo bending actuator, 200 µm travel range, 18 mm × 9.60 mm × 0.67 mm, stranded wires
PL122.11
PICMA® multilayer piezo bending actuator, 620 µm travel range, 25 mm × 9.60 mm × 0.67 mm, stranded wires
PL127.11
PICMA® multilayer piezo bending actuator, 900 µm travel range, 31 mm × 9.60 mm × 0.67 mm, stranded wires
PL128.11
PICMA® multilayer piezo bending actuator, 900 µm travel range, 36 mm × 6.15 mm × 0.67 mm, stranded wires
PL140.11
PICMA® multilayer piezo bending actuator, 2000 µm travel range, 45 mm × 11.00 mm × 0.55 mm, stranded wires
PICMA® Bender actuators
PL112.10
PICMA® multilayer piezo bending actuator, 200 µm travel range, 18 mm × 9.60 mm × 0.67 mm
PL122.10
PICMA® multilayer piezo bending actuator, 620 µm travel range, 25 mm × 9.60 mm × 0.67 mm
PL127.10
PICMA® multilayer piezo bending actuator, 900 µm travel range, 31 mm × 9.60 mm × 0.67 mm
PL128.10
PICMA® multilayer piezo bending actuator, 900 µm travel range, 36 mm × 6.15 mm × 0.67 mm
PL140.10
PICMA® multilayer piezo bending actuator, 2000 µm travel range, 45 mm × 11.00 mm × 0.55 mm
