PT230 PT压电陶瓷压电管

低负载高动态操作

  • 径向和轴向位移
  • 亚纳米级分辨率
  • OEM应用的完美选择
  • 多种设计选择
  • 超高真空兼容至10-9 百帕
PT230 PT压电陶瓷压电管
产品描述 规格 下载 报价/订购

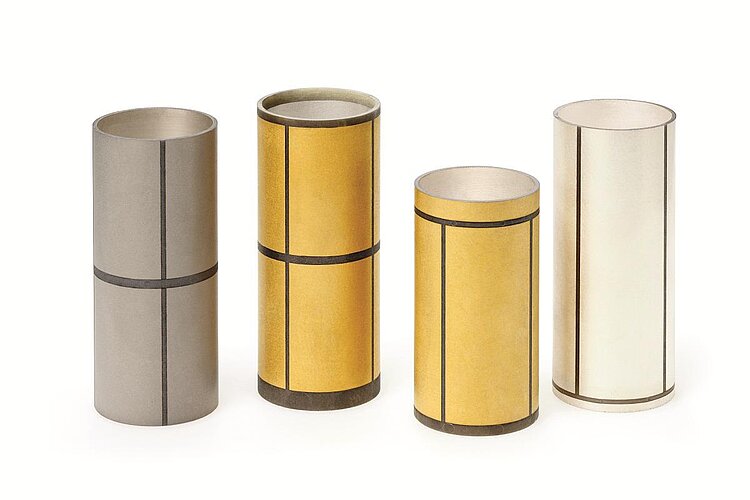

压电陶瓷促动器/扫描仪管

双极工作电压高达±250伏。四重分段电极用于轴向和XY向位移。具有最小几何公差的整体式压电陶瓷促动器。超高真空兼容至10-9 百帕。交货期短



规格有所修改的定制设计

  • 材料
  • 工作电压范围,位移
  • 公差
  • 所用传感器
  • 特殊高/低温版本

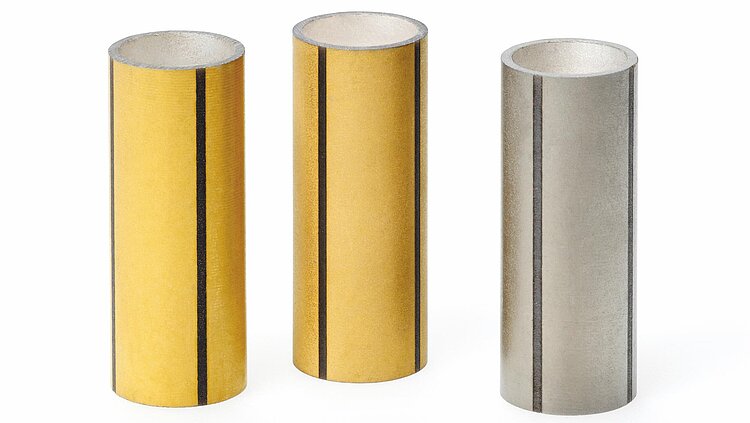

  • 电极的分割,环绕电极,圆周绝缘边界
  • 无磁性

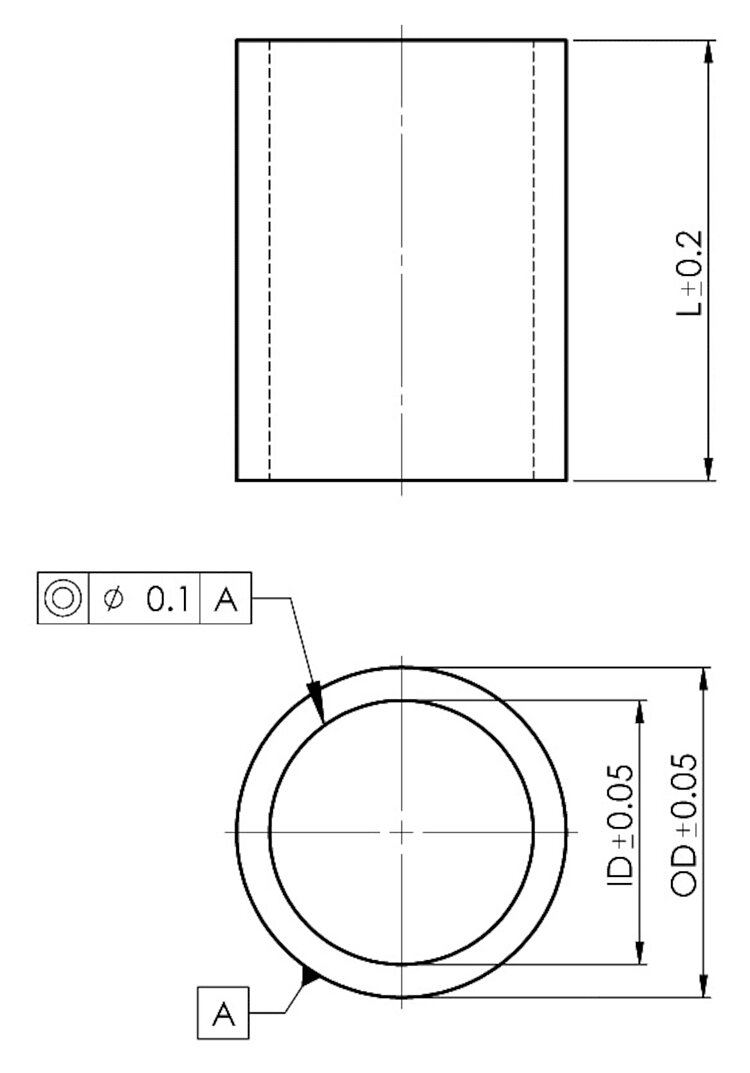

可能的尺寸

  • 长度L最大为70毫米
  • 外径OD为2至80毫米
  • 内径ID为0.8至74毫米
  • 最小壁厚度为0.30毫米



应用领域

工业和科研,超高真空环境,真空高达10-9百帕。用于微小剂量定量给料、显微操纵、扫描显微镜(AFM、STM、等)、光纤拉伸

规格

数据表

数据表PT230

版本/日期
2023-12-13
pdf - 590 KB
版本/日期
2023-12-13
pdf - 592 KB

下载

数据表

数据表

数据表PT230

版本/日期
2023-12-13
pdf - 590 KB
版本/日期
2023-12-13
pdf - 592 KB

文件

文件

用户使用手册A000T0047

压电元件的处理和电接触

版本/日期
2019-02-12
pdf - 718 KB
版本/日期
2019-02-12
pdf - 725 KB

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

询问定制设计!

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。
