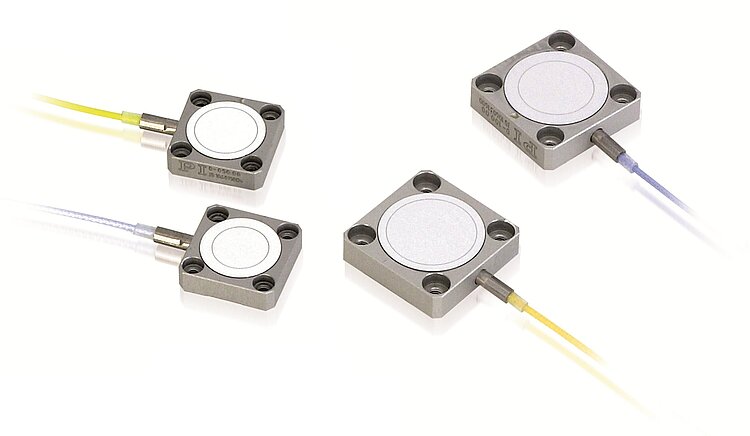

D-015 • D-050 • D-100 电容传感器

亚纳米分辨率位置传感器

  • 用于要求最高精度的应用
  • 量程达1000微米
  • 分辨率达0.01纳米
  • 带数字式控制器,线性误差达0.01%
  • 带宽达10千赫兹
  • 伺服控制器E-509.CxA,与E-500压电控制器系统兼容
  • 定制设计
D-015 • D-050 • D-100 电容传感器
产品描述 规格 下载 报价/订购

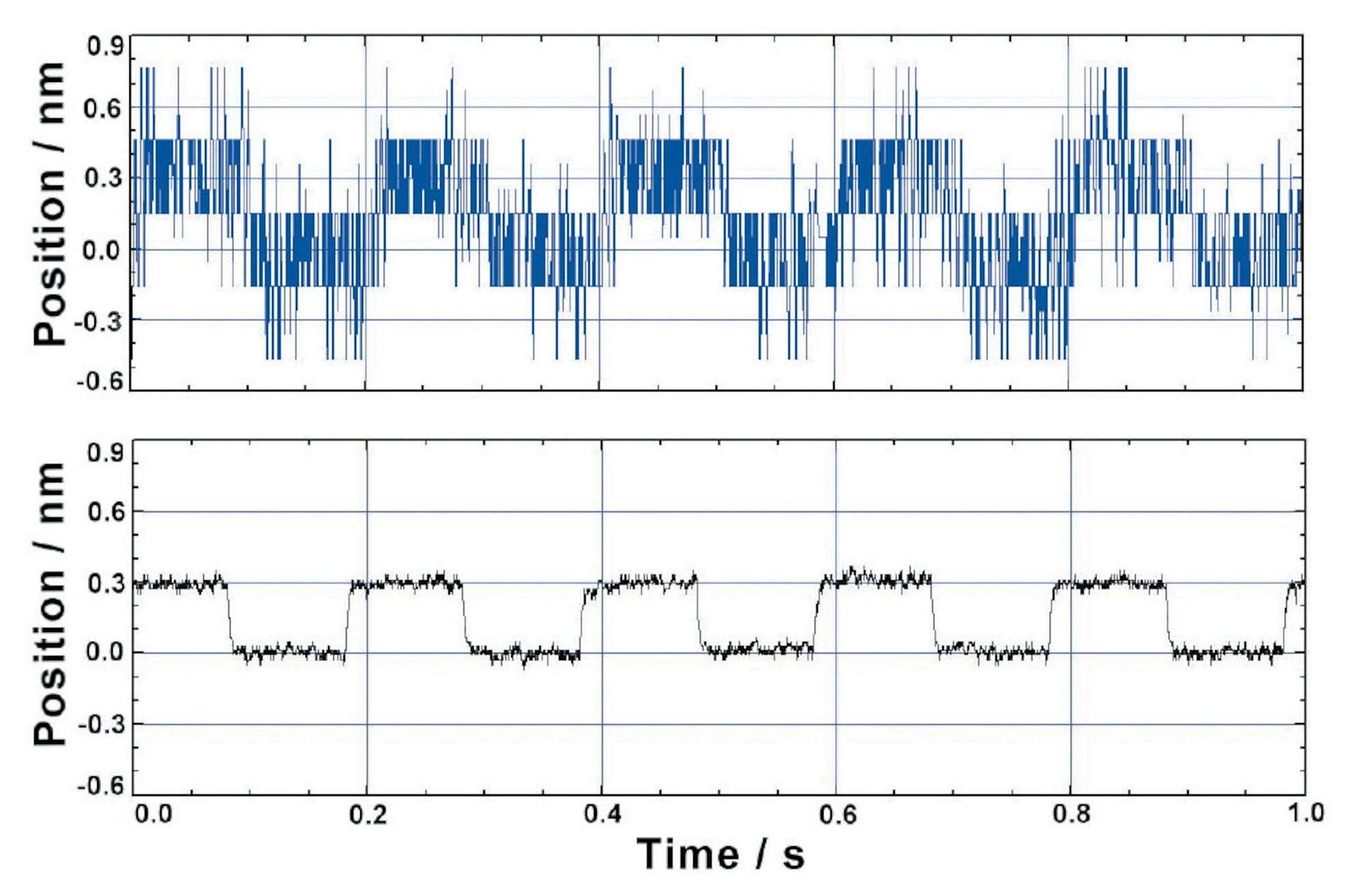

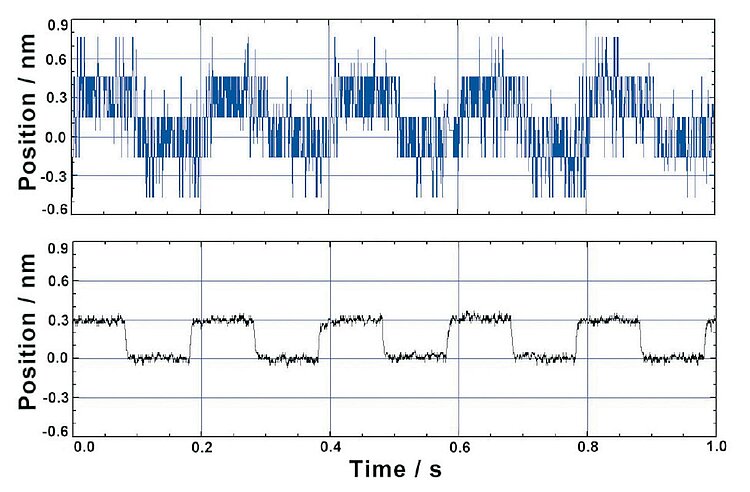

Resolution

Capacitive sensors achieve resolutions into the picometer range over shorter distances. The theoretical measuring resolution is unlimited. In practice, scatter radiation, geometrical effects, and the measuring electronics noise influence the achievable accuracy. In conjunction with the E-509.C1A electronics, the effective noise factor of the D-100.00 sensors (100 µm) is 0.02 nm/√Hz. Corresponds for example, to a resolution of 0.2 nm with 100 Hz bandwidth. The jumper-adjustable bandwidth of the electronics is up to 3 kHz.

In addition to the standard sensors listed here, PI offers customized versions, e.g., in measuring, geometry, material, electronics etc.

Application fields

High-precision positioning.

规格

数据表

数据表D-050 • D-100

版本/日期
2022-08-31
pdf - 517 KB
版本/日期
2022-08-31
pdf - 519 KB
版本/日期
2018-06-18
pdf - 860 KB

下载

产品注解

产品注解

ProductChangeNotificationD-015

版本/日期
2021-12-20
pdf - 111 KB
English

数据表

数据表

数据表D-050 • D-100

版本/日期
2022-08-31
pdf - 517 KB
版本/日期
2022-08-31
pdf - 519 KB
版本/日期
2018-06-18
pdf - 860 KB

文件

文件

用户使用手册PZ106

D-015、D-050、D-100电容传感器

版本/日期
2003-11-05
pdf - 228 KB
English

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

询问定制设计!

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。
