1. 在讨论运动控制和纳米定位时如何定义精度
“精度”是一个经典的机械工程术语，其标准定义为：多次定位试验结果相对于均值的离散度，由理想量具测量得出。
该定义在亚微米和纳米级运动控制中却不太适用。 精度显然受到硬件的经典规格影响，但还有更多因素需要考虑。 而哪些部分最重要，则由用户的应用定义，因此必须与能够全面评估应用的供应商合作。

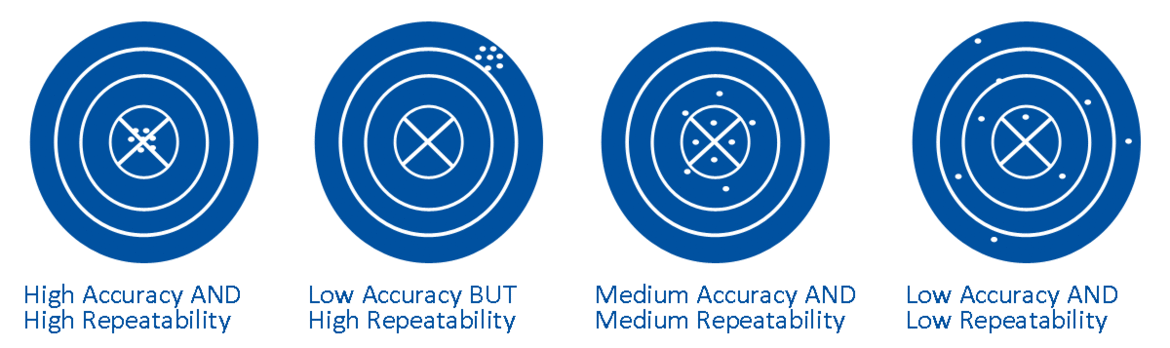

根据用户需求，精度还包括以最小偏差稳定控制速度和多维路径的能力。 除了重复性（稳定返回同一位置的能力），还包括最小增量运动（常与传感器分辨率混淆）以及准确性（实际位置与目标位置的接近程度）等因素。 在某些应用中，基于预设坐标和速度的路径跟踪可能不是最高优先级，而根据特定外部反馈精确跟踪目标可能更为重要。
例如，某应用可能要求光纤与激光二极管的耦合重复性为0.02 dB，需通过统计有效测量进行验证。 虽然经典的定位重复性很重要，但不足以达到此精度水平。 更为关键的是运动控制器对准算法的性能。 这些算法完成任务的速度也是一个关键考虑因素。 应对此类挑战需要具备深厚专业知识的供应商——不仅精通运动控制，还了解更广泛的应用背景。
因此，我们会将“运动控制框架下的精度定义”视为深入探讨应用及其目标的一部分。
2. 运动控制性能如何影响过程变异？
过程变异性直接受定位精度的影响。 在这种情况下，必须考虑多个因素：机械组件（如轴承、传动螺杆、材料组合和底板精度）、反馈装置的类型和存在（或缺失）、电子器件的质量与噪声水平，以及负责生成和校正运动路径的运动控制器性能。 最终影响整体精度和过程变异的其他因素包括传感器数据的准确性，以及系统用于生成或适应运动的其他信息。
3. 哪些行业最依赖精密定位和运动控制？
精密运动控制在以下过程中至关重要：在准确、一致和可靠的运动和定位性能中，即使微小的偏差也可能导致失败或低良率。
示例
激光加工/处理：定位台、快速转向镜或振镜扫描仪的精度直接影响工艺质量。 操控不精准的定位器（即重复性差、路径和速度控制不佳）会导致部件尺寸偏差和良率低下，经典问题如>> 激光钻孔中产生带多余凸点的椭圆孔而非利落的圆孔，或侧壁出现非理想锥度，这是因为控制器或机械结构无法补偿形成所需的侧壁轮廓。 当产量增长时，这些误差会被放大。
显微镜：扫描或切片样本后返回指定点（如用于进一步分析）的能力取决于定位器的重复性性能。 现代显微镜平台可提供纳米级的重复性精度。

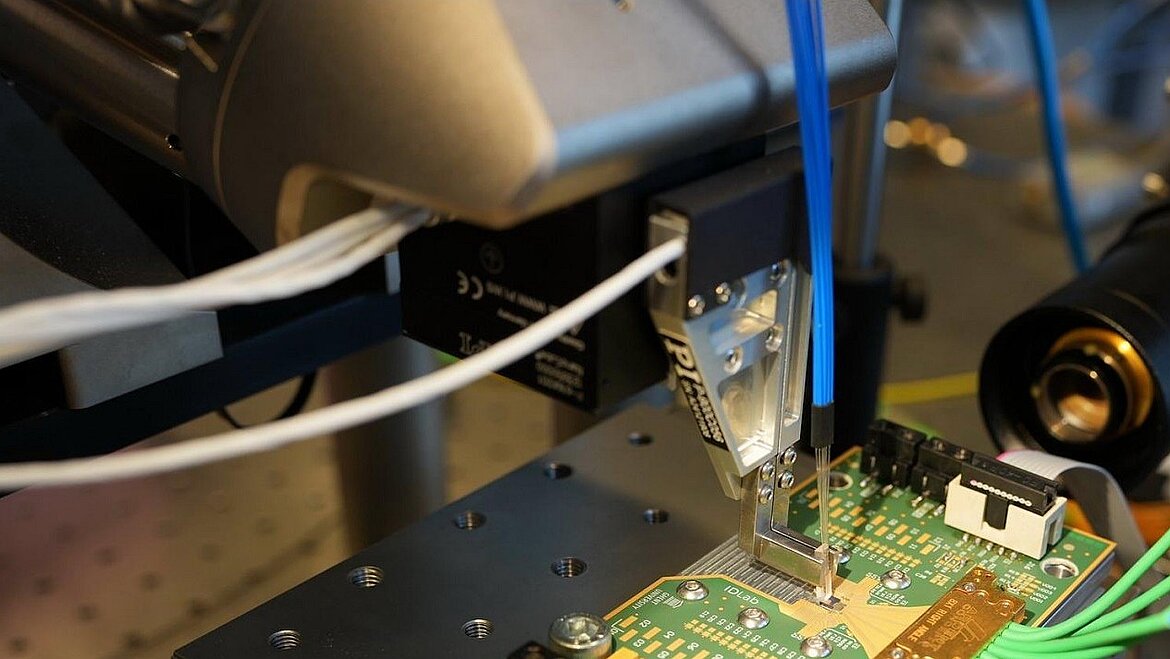

光子学：光子集成电路 (PICs) 需求预计将在近期增长三个数量级。 定位和识别最佳对准点的能力取决于定位器扫描光子耦合并可靠返回到观测或计算的最大光子通量点的能力。 自动对准、测试及组装设备需达到数十纳米精度，才能实现性能目标。
半导体制造：>> 高精度运动控制在光刻、晶圆测试与组装中至关重要，即使是个位数纳米的误差也会影响产品质量。
航空航天：用于卫星间>> 自由空间光通信的光束导向系统，以及摄像头与光学组件的对准，均需要高精度。
光学元件：高精度光学元件的制造需对多镜头系统进行>> 主动光学对准，从手机摄像头到现代光刻系统用的高度复杂镜头和反射镜，通常需要纳米到亚纳米级精度。
4. 精密运动控制的进步在哪些实际应用中产生了显著影响？
半导体技术： 现代社会高度依赖半导体，尤其是CPU、微控制器和内存模块等集成电路。 众所周知的>> 摩尔定律物理尺寸缩减推动了性能与处理能力的提升，以及单位晶圆产出更多芯片带来的成本下降。 这一切的实现，依赖于运动控制重复性的不断提升，即达到亚微米乃至纳米级别。 20世纪60年代的第一批微处理器的结构尺寸约为10微米，而最新一代芯片已缩减至个位数纳米。 如果没有运动控制、精密机械和光学领域的持续进步，这一切是无法实现的，AI与自动驾驶车辆也仍将是科幻小说中的内容。
测量精度本身也需要精度。 坐标测量机 (CMM) 及其他计量与检测系统的运动控制系统，其分辨率与精度通常需要高于被测设备10倍。 精密计量确保公差达标，降低缺陷概率。 >> 高精度光学元件的计量应用关键在于精确测量其曲率与表面平滑度，因为任何微小瑕疵均会引发光线畸变，最终影响光学性能。

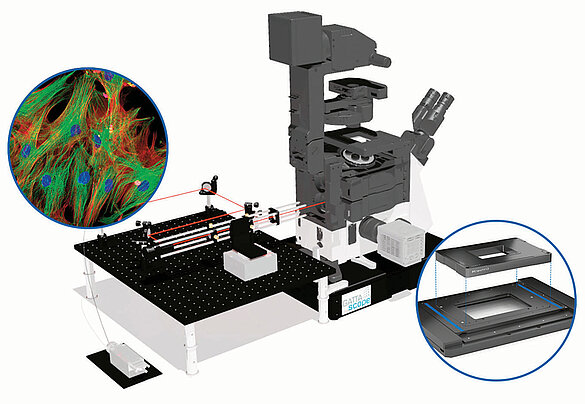

超分辨率扫描显微镜： >> 纳米定位扫描技术与精密运动控制的进步实现了能够对生命活动的纳米级精细结构进行成像的光学分辨率。 这实现了分辨率上的巨大飞跃，比受衍射极限约束的经典静态显微镜高出数个数量级。
DNA测序： 若没有运动平台与控制器在精度和速度方面的最新进展，基因组分析的广泛应用将无从谈起。 其典型配置通常需要三轴联动：XY平面负责扫描样本，而Z轴则借助高速聚焦平台，确保最佳光学分辨率与最大检测通量。 更多关于>> DNA测序的纳米定位和运动控制的信息
眼科手术：能够精确同步激光输出和运动路径的运动系统和控制器是成功进行激光眼科手术的前提。
5. 实现高精度运动控制系统的典型障碍有哪些？
当然，最大的挑战在于这些应用的成功不仅仅依赖于精度。 多种因素共同作用，包括对环境及运动本身所诱发振动的控制。 理想情况下，运动控制供应商应扮演咨询合作伙伴的角色，充分利用其在同类应用中积累的丰富经验。
通常，精度要求越高，所面临的挑战也呈倍数增长。 诸如摩擦、空回、振动及轴承噪音等机械问题十分常见。 解决这些问题的最佳方案包括采用无摩擦的空气轴承或磁轴承、柔性铰链，以及无摩擦的直接驱动机构（如线性电机或扭矩电机）或压电促动器。
振动： 振动是另一项关键挑战，其来源包括外部环境以及系统内部组件（如电机和轴承），也可能由快速的加减速或不平稳的速度控制所引发。 针对这些影响性能的振动，可通过刚性设计、智能控制算法（如输入整形、伺服增强或纳米PWM驱动）或集成机载消振单元予以抑制。 外部地面振动可采用被动气浮隔振或>> 压电主动隔振地板（如TMC Stacis）进行抵消。
传感器带宽、分辨率与精度： 编码器的分辨率和线性度是系统主要的误差来源。 因此，采用高精度编码器并结合基于高精度激光干涉仪校准的线性化（内置于控制器固件），可有效补偿上述误差，显著提升系统精度。
控制系统带宽： 带宽限制可导致系统响应迟缓、跟随误差增大及稳定时间延长。 因此，选择具备高伺服更新速率与EtherCAT通信架构的系统是成功的重要基础。
另一项挑战在于，运动控制供应商所提供的规格参数常与实际应用需求脱节。 以“重复性”为例，其常通过蜂窝图进行展示：即进行N次单向运动后，再进行N次反向运动。 在此测试中，重复性由每次前进步骤与对应反向步骤间的位置偏差所反映。 然而，该方法的局限在于整个测试仅包含一次反向运动， 因此无法获得N个数据点。 相较于上述方法，ISO 230-1标准提供了更为严格的测量规范。
另一种统计意义上更有效的方法为：从M个随机偏移位置出发，每次偏移后执行随机运动并返回原点。 通过大量重复M次试验，记录每次随机偏移位置与返回位置之间的差值，最终可汇总为符合高斯分布的重复性统计图。 需注意的是，此方法中每一个数据点均包含一次反向运动！ 这正是大多数应用的典型工作方式。 尽管该测试流程较为耗时，但其能够充分揭示运动系统的潜在缺陷。
多数精密运动控制应用均涉及多方向运动，因此系统整体性能无法仅凭单一组件或平台的数据表参数简单推断。 此时，尽管多轴误差映射技术实施较为复杂，却能显著提升多轴运动应用中的定位精度。
另一项挑战则是精度数据常以静态形式呈现，而运动本身具有动态属性。 系统在30 mm/s与500 mm/s轮廓速度下，其表现可能截然不同。
6. 哪些环境条件会影响运动控制系统的精度？
如上所述，振动必须被控制在与应用目标相适应的水平。 例如，若任务要求扫描分辨率达到0.5微米——这常见于生命科学、光子学及半导体等领域——则支撑结构及所有相关元件的振动幅度必须低于此数值。 同样，可能引起微米级尺寸变化的热波动也需严格控制。 环境中的电气噪声是另一影响因素，它可能造成数据损坏，进而影响系统精度。
温度变化会导致组件热胀冷缩，影响公差与对准，尤其在系统采用多种材料时更为显著，例如铝制工作台主体上安装的钢制轴承。 这种情况可能引起导轨错位，从而损害定位精度。 在航空航天等低温应用中，低温会增大轴承和丝杠的摩擦；而高温环境则会影响润滑剂粘度，降低其润滑效果。
真空应用需选用特殊材料与润滑剂，并对所有盲孔进行排气处理，以避免虚漏。
灰尘、湿气、金属颗粒等污染物也会严重损害运动与定位系统的精度及可靠性。 它们可能引入额外摩擦、污染轴承和编码器，甚至引发电气干扰或机械磨损。 这些污染物会导致性能下降、重复性降低，并增加维护需求，尤其在高分辨率或无尘室等敏感应用中更为突出。
因此，运动系统必须配备有效的防护设计，以尽量减少污染物的影响。
7. 系统复杂性如何影响运动控制性能？

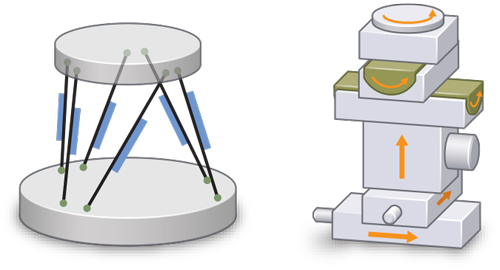

系统复杂性有时体现在管理多根线缆这类普通环节上，但每一根线缆都可能成为振动与多余力传递至应用敏感部件的通道。 复杂性也可能源于更多机械部件通过螺栓连接在一起，导致结构刚性下降，从而引发振动并引入其他误差。 此外，使用较长元件也是复杂性的体现，会产生扭矩，削弱刚度并降低共振频率，进而延长稳定时间。 显然，简单、优雅且紧凑的运动学设计在精度和整体应用性能方面更具优势。 可对比6轴六足位移台并联运动方法与六个单轴平台的堆叠。

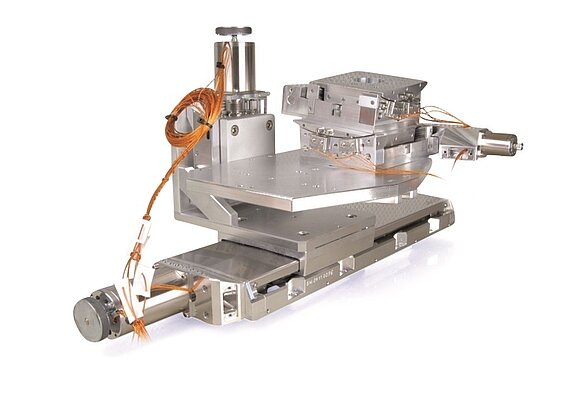

通常，多轴运动系统在精度管理上更为复杂，因为各自由度的导引误差会累积并影响所有相关轴的精度。 举例来说，若X轴线性平台的运动产生1微米的非期望横向跳动，即使Y轴本身线性精度无误，其实际位置仍会相对于受控的指定位置偏离1微米。 此类误差可通过复杂的干涉仪配置进行多轴误差映射来修正。
8. 在运动系统设计中可采用哪些策略来克服精度挑战？

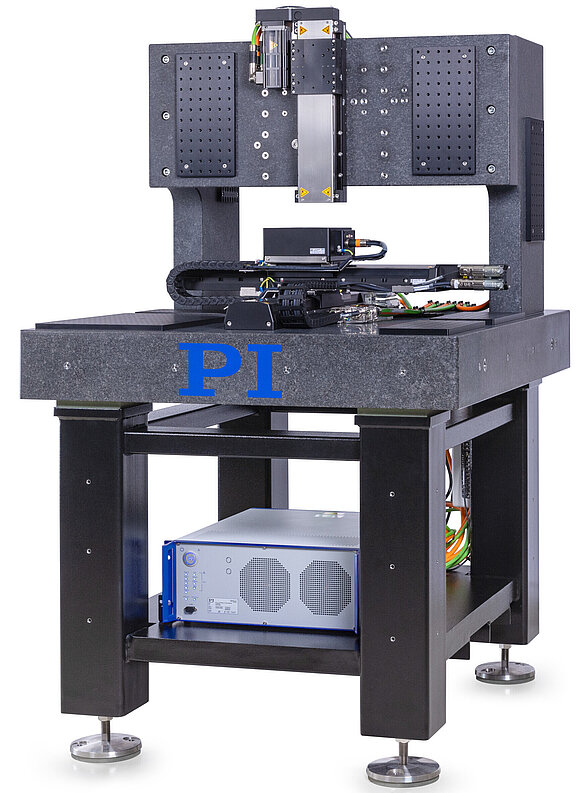

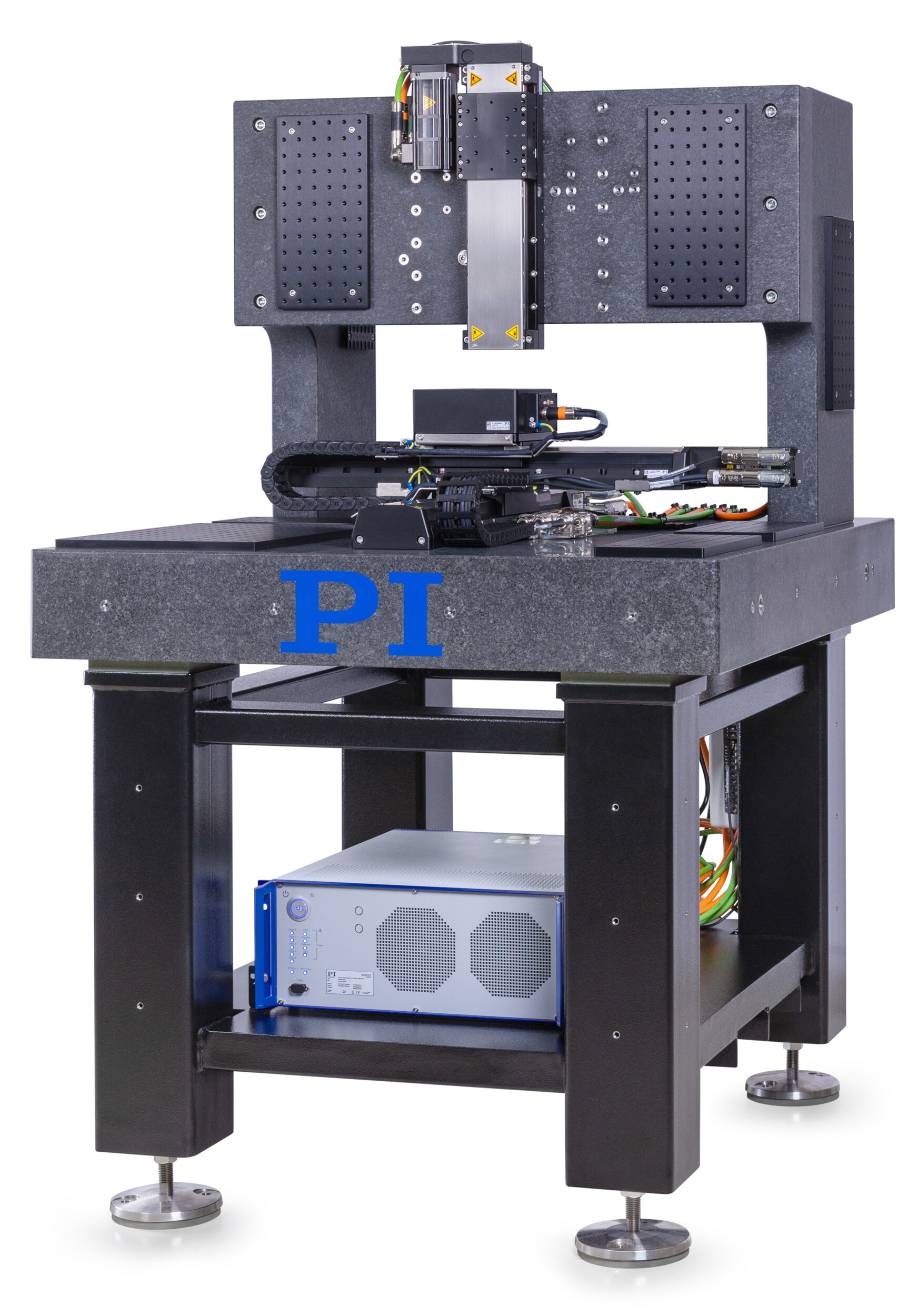

应对运动系统中的精度限制，需采用针对误差根本原因的先进技术与策略。 例如，若需在宽温度范围内保持高精度，通常选用低热膨胀系数 (CTE) 材料，如花岗岩、殷钢、陶瓷或Zerodur（一种锂铝硅酸盐玻璃陶瓷）。 然而，材料之间的恰当匹配同样关键。 例如，将殷钢平台栓接到铝结构上可能适得其反，因为铝的热膨胀可能导致殷钢平台发生弯曲。 采用直接测量编码器与无摩擦直接驱动电机，并尽可能靠近线性平台中心安装，有助于减少因扭矩作用于移动平台而引发的测量误差。 中央安装的线性电机还能进一步减小移动平台的几何误差。

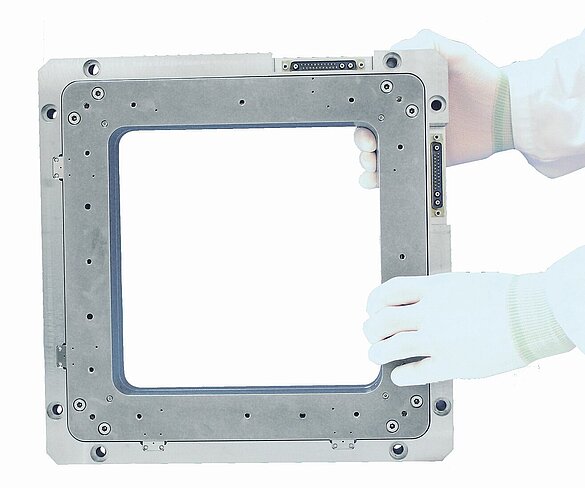

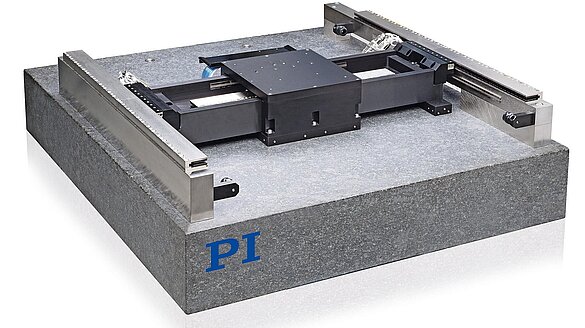

对于XY和XY-Rot-Z定位系统，采用平面设计可有效提高精度——即所有轴均参照同一底板，此为并联运动方法。 该架构在平面气浮运动系统、磁悬浮平台及压电柔性铰链平台中表现优异，其固有刚度高、无摩擦、几何稳定性好，共同促成精度提升。
在六自由度定位系统中，>> 并联运动六足位移台相较于传统堆叠设计具有明显优势， 包括更小尺寸、更高结构刚度、可编程枢轴点，以及消除单轴累积导引误差。 此外，六足位移台避免了线缆拖链引起的摩擦与扭矩，进一步优化了精度与动态性能。
外部计量系统（如激光干涉仪）可提供独立于驱动机构的直接位置反馈，从而将系统精度推向更高水平。
先进的控制算法与>> 电流纹波极低的驱动器（如ACS NanoPWM驱动器）也有助于提升系统稳定性和分辨率。
外部计量误差映射技术可在控制器中构建误差曲线，实时校正实际位置与理想位置之间的偏差。 若控制器具备高带宽与强大处理能力，此类校正甚至可在高速运动过程中实时执行，而不仅限于运动终点。
最重要的策略之一是选择与经验丰富的运动系统供应商合作，其应乐于分享知识，并能以应用或项目的合作伙伴身份参与。 除了在开发早期引入此类合作伙伴所带来的益处之外，理想的供应商还应具备深厚的技术积累，以及能够支持从初期探索至快速规模化部署的商业模式。
9. 运动控制领域的哪些最新创新提高了精度？
在快速发展的硅光子领域，将光纤与激光器、微透镜、波导和光纤阵列等组件对准需要纳米级精度。 对于大批量工业生产，对准速度和精度都至关重要。 新型支持AI的对准算法和机制，已将对准时间缩短了数个数量级。

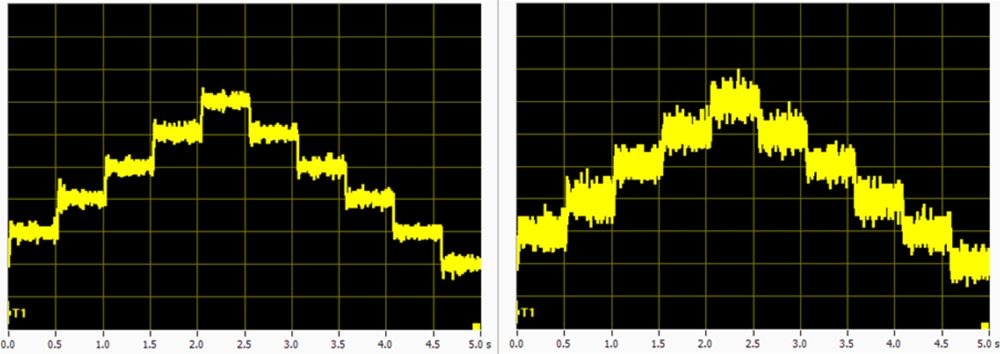

光学编码器技术也在持续进步， >> 最新型号可提供皮米级分辨率。 运动系统的定位精度高度依赖于位置传感器的性能。
其他改进包括将传统伺服电机促动器与压电机构相结合的混合方法。 这类系统采用共用的亚纳米级分辨率直线光栅尺进行反馈，并利用专用伺服控制器分离控制信号——将高频分量发送至压电驱动器进行精细校正，将低频分量发送至伺服驱动器实现粗调运动。
该混合方案已被用于全球最大的光学望远镜——>> 特大型望远镜 (ELT) 的两千多个纳米定位促动器中。 每个镜面段使用三个促动器，可实现个位数纳米级的路径精度。
基于人工智能与机器学习的运动控制算法也带来额外优势。
在传统反馈与前馈伺服方案中，抗扰动能力受限于系统伺服带宽。 然而，采用基于学习的运动控制等最新技术，能够有效补偿超出传统带宽限制的扰动， 显著降低稳态抖动，改善扰动抑制能力，从而实现更卓越的整体运动性能。
控制算法的进步还能优化步进和稳定行为，减少跟随误差，并更有效地利用电机动力学特性。 这些创新甚至能提升电机的力常数，使其运行温度更低，或以更紧凑的外形尺寸实现更高性能——同时提升精度和系统能效。
PWM伺服驱动器技术近期也取得进展——特别是>> NanoPWM技术——现已能达到与线性放大器相当的低噪声水平，同时显著降低成本、尺寸与重量。 这种低噪声特性使定位分辨率可低于1纳米，因而成为超精密应用的理想选择。

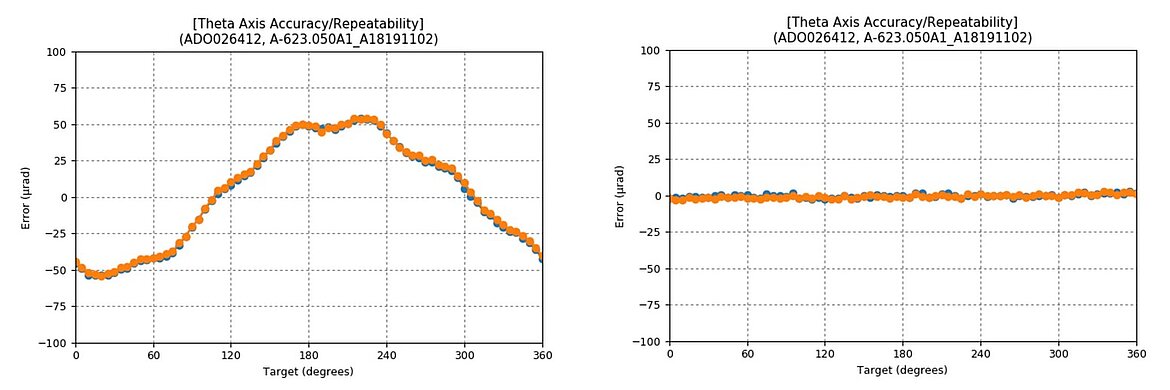

多轴误差补偿是精密运动控制中的另一项关键创新。 该方法利用复杂的工厂计量系统测量多自由度的定位误差。 所得误差曲线存储在控制器的补偿表中，系统据此自动调整每一个运动指令，以校正各轴的已知偏差。 整个过程对用户完全透明，无需在操作中额外投入即可提升系统精度。
10. 精密运动控制领域的未来趋势与创新有哪些？
更高精度传感器的发展趋势预计将持续，同时人工智能 (AI) 技术有望进一步优化运动控制器的性能。 通过集成压电促动与气浮轴承等互补技术，将有望实现亚纳米级精度的长行程运动，满足下一代半导体测试与制造系统的严格要求，从而不断突破精密运动控制的极限。
磁悬浮技术能够实现完全无轴承的六自由度运动，消除机械接触与摩擦， 使定位过程更为平滑且精确，非常适合要求与无尘室兼容、免维护运行及高动态性能的应用。
