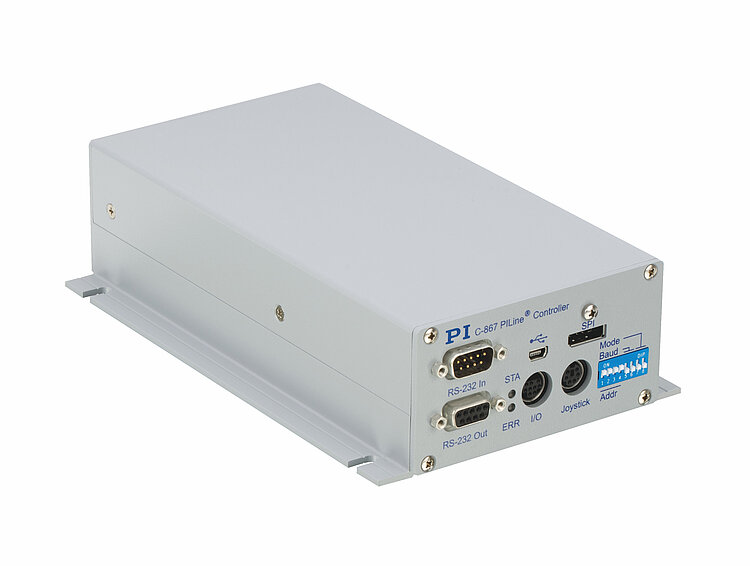

C-867.1U PILine®运动控制器

用于带PILine®超声波压电电机的单轴定位平台

  • 带动态频率控制的集成功率放大器
  • 多功能编码器输入:A/B,正弦/余弦,BiSS
  • 用于单机功能的宏编程
  • 集成接口:USB、RS-232、SPI、输入/输出、手柄
  • 菊花链形网络
C-867.1U PILine®运动控制器
产品描述 规格 下载 报价/订购

伺服控制器和功率放大器

单轴台式设备,带特殊PID控制器用于PILine®超声波压电电机。网络可实现单个接口上多达16个单元。用于PILine®超声波压电电机和带性能等级为1和2的压电电机的定位器的功率放大器。实现最佳控制的动态频率控制。

运动曲线

点对点,梯形速度曲线。由用户通过外部馈电点自定义轨迹(如圆形、正弦曲线)。

接口和通信,编码器输入

USB、RS-232、SPI接口用于指令控制。输入/输出线路用于实现自动化。用于模拟量手柄的接口。差动传送的A/B信号(TTL)或正弦/余弦信号(1 Vss)。用于绝对编码器的BiSS接口。限位和参考点开关的TTL信号输入端。

广泛功能,软件支持

强大的宏指令语言。非易失宏存储,例如可利用自动运行宏实现独立操作。数据记录器。ID芯片检测用于快速启动。PID控制器,操作中的参数改变。广泛的软件支持,如用于NI LabVIEW、C、C++、MATLAB、Python。PIMikroMove用户软件。

应用领域

  • 显微操纵
  • 自动化
  • 生物技术
  • 样本操纵
  • 样本定位
  • 光学计量

规格

数据表

数据表 C-867.1U

版本/日期
2021-05-03
pdf - 712 KB
版本/日期
2021-05-03
pdf - 722 KB
版本/日期
2021-05-03
pdf - 813 KB

下载

产品注解

产品注解

Product Change Notification C-819.JA, C-819.JAY

版本/日期
2021-04-29
pdf - 76 KB
English

数据表

数据表

数据表 C-867.1U

版本/日期
2021-05-03
pdf - 712 KB
版本/日期
2021-05-03
pdf - 722 KB
版本/日期
2021-05-03
pdf - 813 KB

文件

文件

User Manual C867T0026

SPI Interface of C-867 PILine® Controllers

版本/日期
2020-12-16
pdf - 799 KB
English
文件

用户使用手册MS223

用于带Sub-D连接器的PILine®系统的网络化1通道C-867.1U压电电机控制器

版本/日期
2.3.0 2023-06-16
pdf - 8 MB
版本/日期
2.3.0 2023-06-16
pdf - 8 MB
文件

简单说明MS242EK

数字电机控制器和驱动器:C-663/C-863/C-867/C-877/C-884/E-861/E-871/E-872.401/E-873

版本/日期
3.1.0 02/2021
pdf - 2 MB
版本/日期
3.1.0 02/2021
pdf - 2 MB

3D模型

3D模型

C-867.1U 3-D模型

版本/日期
2018-03-23
zip - 992 KB

软件档案

软件档案

PI Software Suite C-990.CD1

版本/日期
2.9.0.5, 2024-10
zip - 801 MB
软件档案

C-990.CD1 Releasenews

版本/日期
2.9.0.5, 2024-10
pdf - 322 KB
English

常规软件文档

常规软件文档

User Manual A000T0075

Implementing a C-887 PI Controller in TwinCAT 3.1

版本/日期
2024-06-05
pdf - 1 MB
常规软件文档

软件使用手册SM157

PIPython - 使用Python编程PI控制器

版本/日期
2024-07-09
pdf - 2 MB
版本/日期
2024-07-09
pdf - 2 MB
常规软件文档

用户使用手册A000T0067

PIStages3数据库的信息。将PIStages2转换成PIStages3时必须考虑的事项。

版本/日期
2020-01-13
pdf - 543 KB
English
常规软件文档

软件使用手册SM156

用于编辑PIStages3 数据库的PIStages3Editor

版本/日期
2.1.0 2020-08-03
pdf - 2 MB
版本/日期
2.1.0 2020-08-03
pdf - 2 MB
常规软件文档

软件使用手册SM151

PI GCS DLL

版本/日期
2024-06-07
pdf - 3 MB
English
常规软件文档

软件使用手册SM148

PIMikroMove

版本/日期
2024-10-23
pdf - 6 MB
English
常规软件文档

软件使用手册SM155

PI MATLAB驱动器GCS 2.0

版本/日期
1.2.0 2019-03-22
pdf - 1 MB
版本/日期
1.2.0 2019-03-22
pdf - 1 MB
常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder

版本/日期
2024-06-04
pdf - 416 KB
版本/日期
2024-06-04
pdf - 422 KB
常规软件文档

软件使用手册SM146

GCS阵列数据格式

版本/日期
1.2.1
pdf - 153 KB
English
常规软件文档

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW

版本/日期
7.0.1 2021-03-03
pdf - 3 MB
English
常规软件文档

Technical Note A000T0089

PI Software on ARM-Based Platforms

版本/日期
2023-05-08
pdf - 276 KB
常规软件文档

User Manual SM164E

Updating controller firmware with PIFirmwareManager

版本/日期
12.12.2023 1.0.0
pdf - 819 KB
English

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

配件

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

兼容产品 相关控制器
