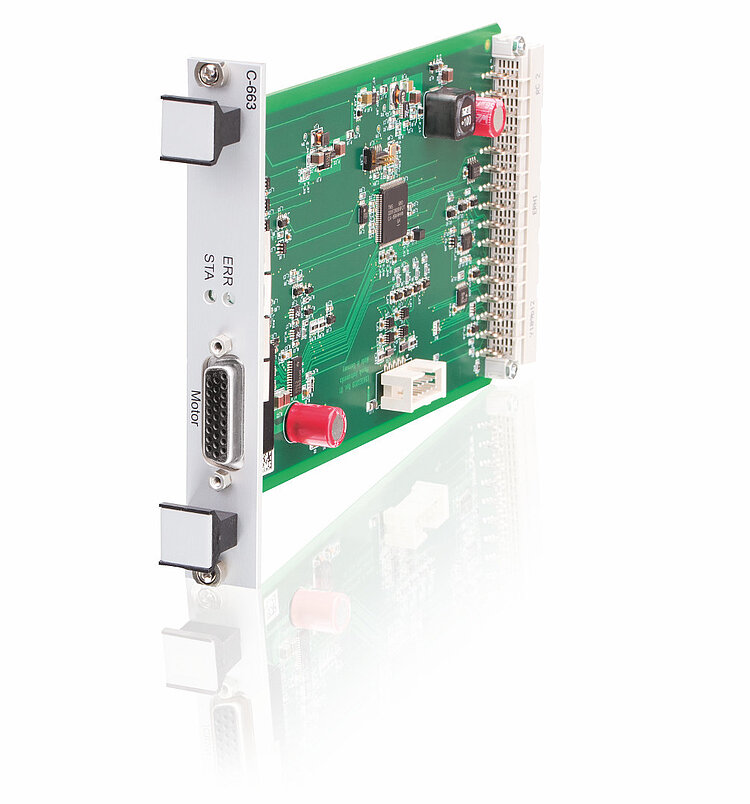

C-663.12C885 Mercury Step步进电机控制器模块

用于C-885PImotionMaster模块化控制器系统

  • 高微步分辨率
  • 高速运转电机(输出电压为48伏,工作电压可更低)
  • 两相步进电机的闭环操作
  • 支持外部传感器
  • ID芯片检测用于快速启动
C-663.12C885 Mercury Step步进电机控制器模块
产品描述 规格 下载 报价/订购

用于两相步进电机的Mercury Step控制器模块

单轴 微步分辨率:1/2048全步。闭环操作。点对点运动,梯形速度曲线。高速运转电机,工作电压可更低。

扩展功能

强大的宏指令语言。非易失宏存储, 例如可利用自动运行宏实现独立操作。数据记录器。ID芯片用于快速启动。操作中的参数改变。广泛的软件支持,例如用于NI LabVIEW、用于Windows和Linux的动态库。

接口

用于数字量(A/B)编码器信号的差动信号传输。用于限位和参考点开关的TTL输入。用于索引开关的RS-422信号的输入。用于实现自动化的输入/输出线路(模拟/数字量)。

C-885 PIMotionMaster中的即插即用装置。

可插入任何自由槽位。通过C-885的处理器和接口模块执行自动检测和外部通信(USB、以太网)。可通过可选数字输入和输出进行扩展。通过C-885的电源提供动力。

规格

该内容仅在平板电脑或桌面型设备上可见。

下载

文件

文件

User Manual C663T0004

C-663.12C885 Motion Controller Module for Stepper Motors, for C-885 PIMotionMaster

版本/日期
20201-01-13
pdf - 685 KB
版本/日期
20201-01-13
pdf - 690 KB
文件

用户使用手册MS241

C-663.12 Mercury步进电机控制器

版本/日期
2.0.0 2024-10-24
pdf - 6 MB
版本/日期
2.0.0 2024-10-24
pdf - 6 MB
文件

用户使用手册C663T0005

升级到C-663.12控制器时的参数处理

版本/日期
2020-01-14
pdf - 274 KB
English

常规软件文档

常规软件文档

User Manual SM164E

Updating controller firmware with PIFirmwareManager

版本/日期
12.12.2023 1.0.0
pdf - 819 KB
English

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

C-663.12C885
Mercury Step 步进电机控制器模块,单轴,HD Sub-D 26,用于PIMotionMaster ,单轴,闭环和开环操作,支持外部传感器

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

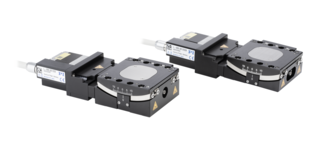

兼容产品 相关控制器
