L-220.10DG
高分辨率线性促动器，直流齿轮电机，行程13mm，进给力125N；最大速度3.5mm/s；滚珠丝杠；增量旋转编码器，传感器分辨率512cts./rev.，A/B正交，RS-422；限位开关：霍尔效应，常闭触点，5V，NPN；电缆长度0.5m
L-220 高分辨率线性促动器
适用于高循环次数
- 不可旋转端件：避免将跳动误差传递到接触点上
- 超高精度：最小增量步长为100nm，单向重复精度为±0.25µm
- 方向感应参考点开关：减少找参考位所需的时间，可根据应用进行参考位设置以避免碰撞

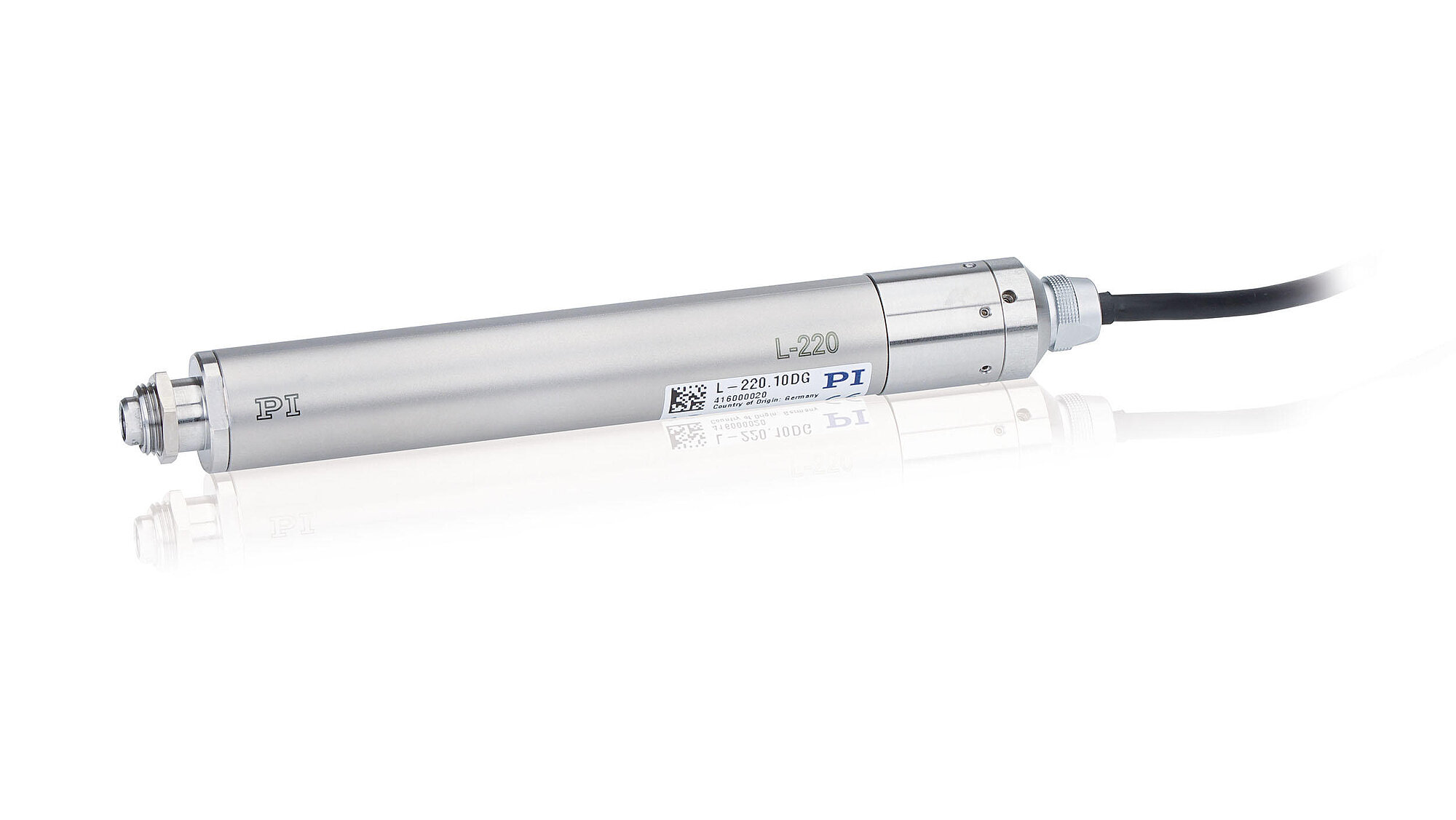

L-220.10DG

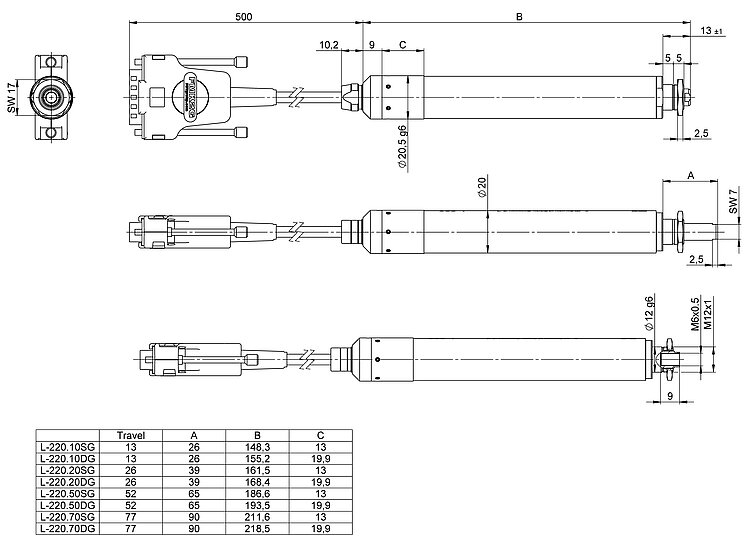

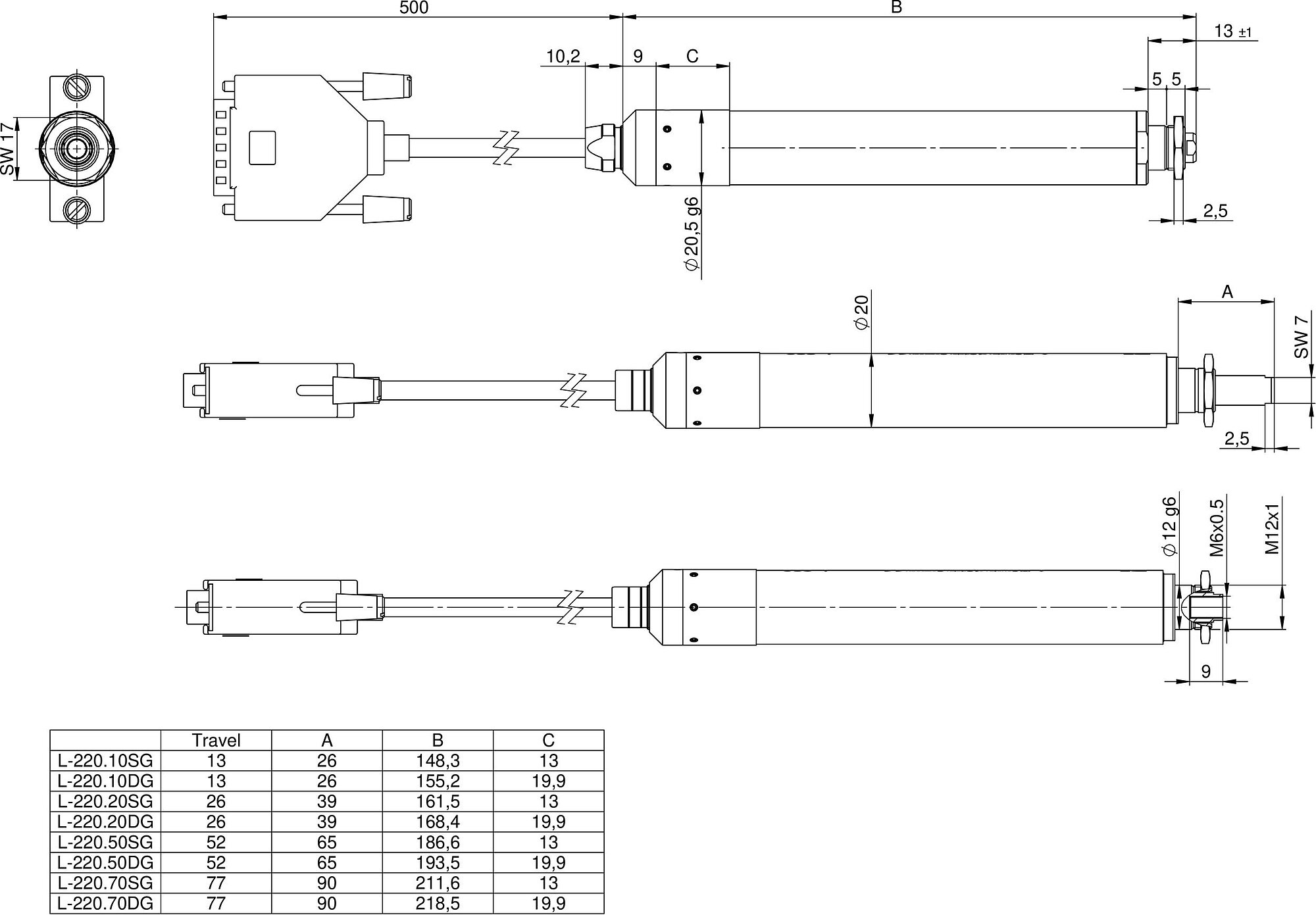

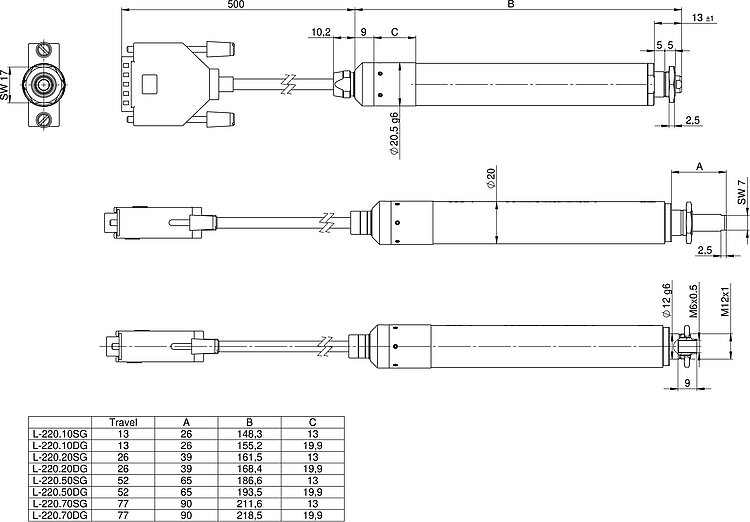

L-220，尺寸单位为mm。 请注意，在图中使用逗号而非小数点。

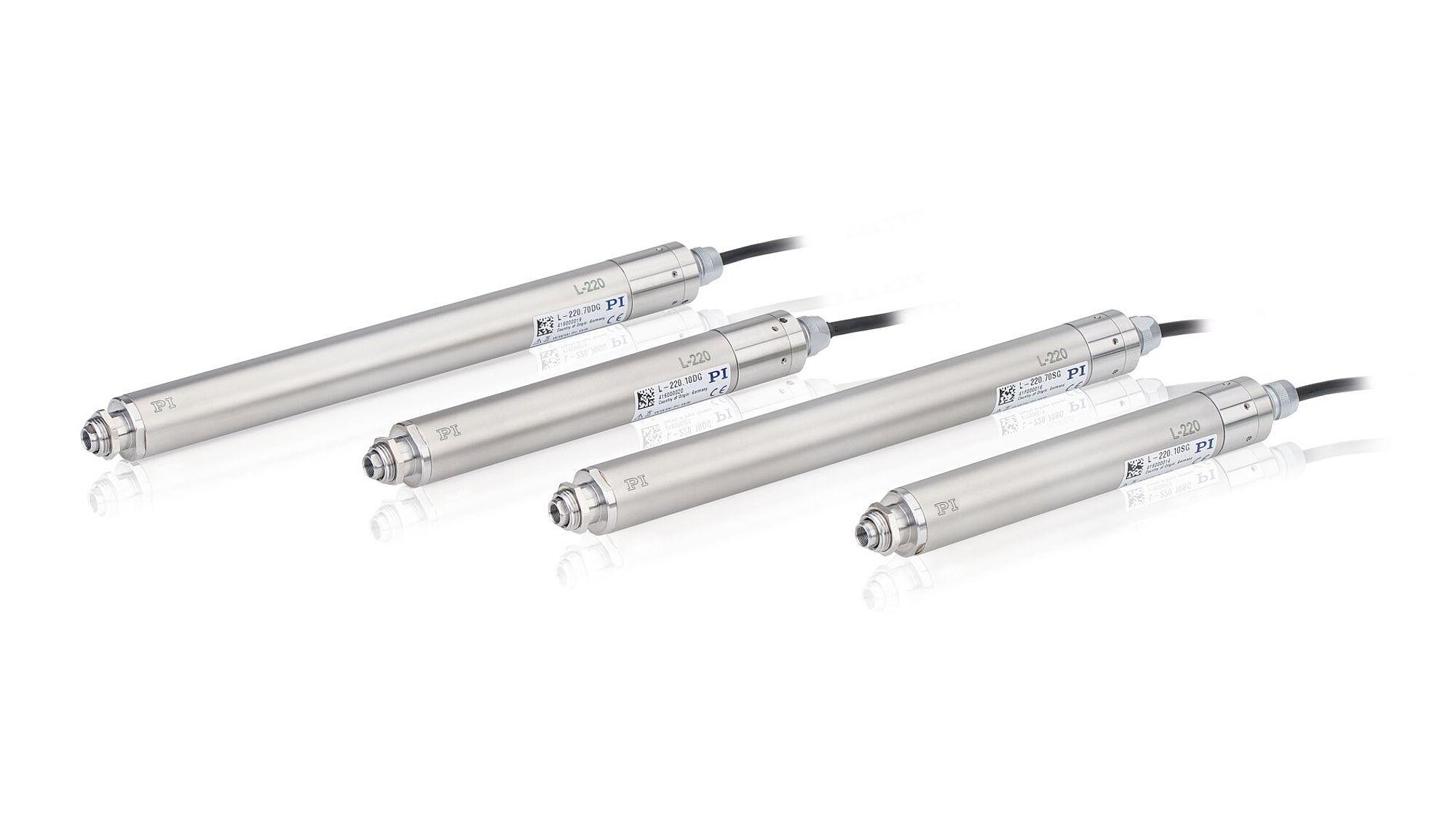

L-220线性促动器提供多种长度版本，并可选配带减速齿轮的直流电机或步进电机

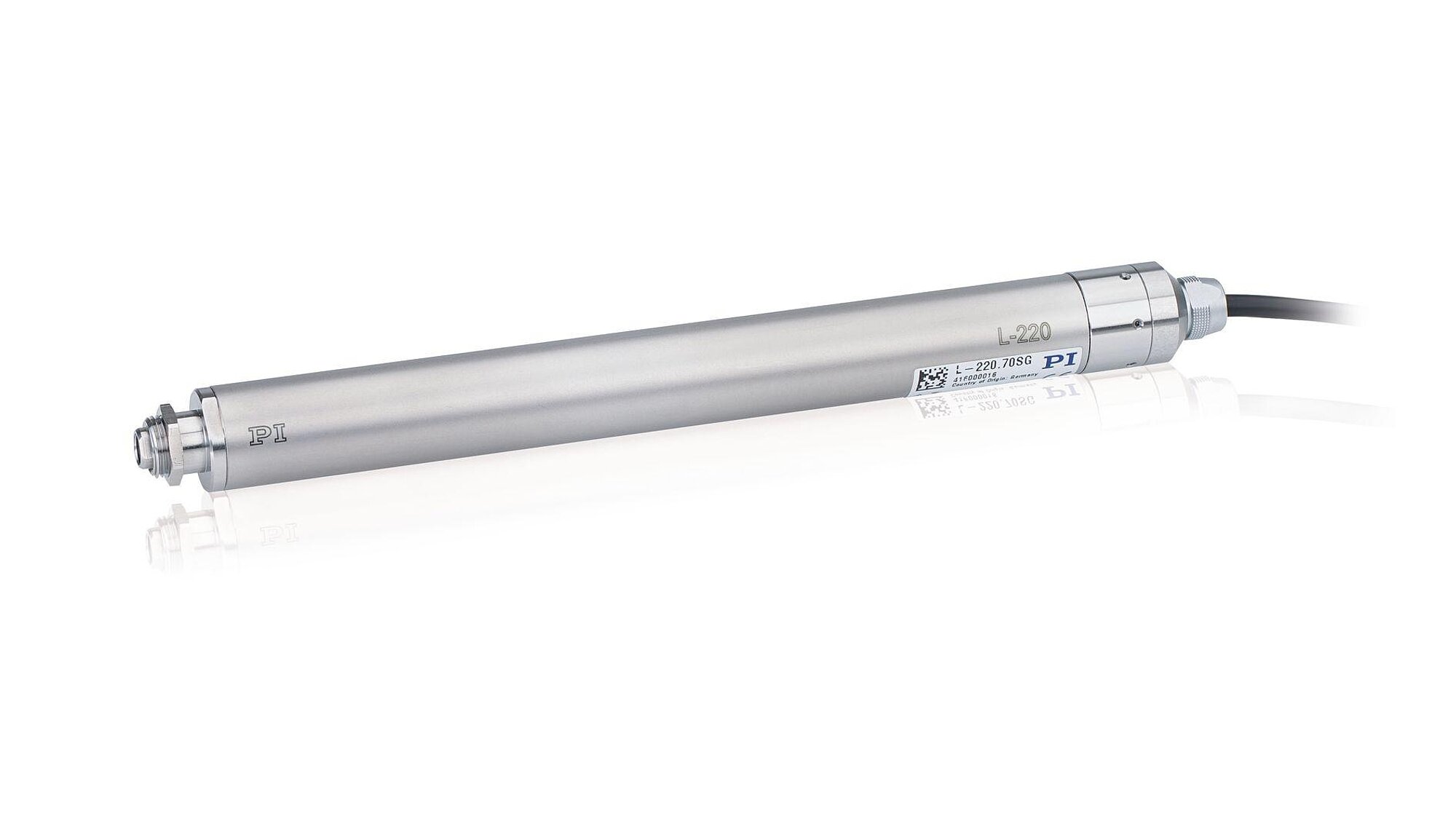

L-220.70SG，配备带减速齿轮的步进电机
L-220 高分辨率线性促动器
产品描述
规格
下载
报价/订购
参考级线性驱动器
兼具高精度、大推力和高动态性能。 可提供适用于10-9hPa真空环境的型号。
行程13mm至77mm（½"至3"），力125N，直流或步进电机
高品质零部件
滚珠丝杠可实现平稳均匀的进给。 不可旋转端件可实现均匀运动，防止接触点处产生摆动、力矩和磨损。 包含平面和球形端件，用于力解耦。 非接触式限位开关可保护机械部件。 方向感应参考点开关支持自动化应用。 连接器中带差动编码器驱动器的位置控制型号可实现长达10m距离的安全信号传输。
电机变型
- 带减速齿轮的位置控制直流电机和高分辨率旋转编码器可实现仅100nm的增量运动
- 高性能、低振动的两相步进电机配合齿轮速比，即使没有位置控制，也可实现准确定位。
应用领域
研究。 自动化。 光学对准。
规格
选择行程范围：
| 运动 | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | 公差 |
|---|---|---|---|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | X | X | X | X | |
| X向的行程 | 13 mm | 26 mm | 52 mm | 77 mm | 13 mm | 26 mm | 52 mm | 77 mm | |
| X向的最大速度，空载 | 3.5 mm/s | 3.5 mm/s | 3.5 mm/s | 3.5 mm/s | 0.8 mm/s | 0.8 mm/s | 0.8 mm/s | 0.8 mm/s | |
| 定位 | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | 公差 |
| X向的最小位移 | 0.1 µm | 0.1 µm | 0.1 µm | 0.1 µm | 0.1 µm | 0.1 µm | 0.1 µm | 0.1 µm | typ. |
| X向的单向重复精度 | ± 0.25 µm | ± 0.25 µm | ± 0.25 µm | ± 0.25 µm | ± 0.25 µm | ± 0.25 µm | ± 0.25 µm | ± 0.25 µm | typ. |
| X向的双向重复精度 | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | 2 µm | typ. |
| 参考点开关 | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | |
| 限位开关 | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | 霍尔效应，常闭触点，5V，NPN | |
| 电机编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | 增量式旋转编码器 | — | — | — | — | |
| 电机编码器： 传感器信号 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | A/B正交，RS-422 | — | — | — | — | |
| 分辨率，电机编码器 | 512 步/圈 | 512 步/圈 | 512 步/圈 | 512 步/圈 | — | — | — | — | |
| 驱动性能 | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | 公差 |
| 驱动类型 | 直流齿轮电机 | 直流齿轮电机 | 直流齿轮电机 | 直流齿轮电机 | 带减速齿轮的两相步进电机 | 带减速齿轮的两相步进电机 | 带减速齿轮的两相步进电机 | 带减速齿轮的两相步进电机 | |
| 标称电压 | 12 V | 12 V | 12 V | 12 V | 3.5 V | 3.5 V | 3.5 V | 3.5 V | |
| 标称电流，均方根 | 0.28 A | 0.28 A | 0.28 A | 0.28 A | 0.25 A | 0.25 A | 0.25 A | 0.25 A | typ. |
| 峰值电流，均方根 | 0.56 A | 0.56 A | 0.56 A | 0.56 A | — | — | — | — | typ. |
| 最大功耗 | 4 W | 4 W | 4 W | 4 W | — | — | — | — | |
| 电机分辨率 | — | — | — | — | 24 全步/转 | 24 全步/转 | 24 全步/转 | 24 全步/转 | |
| X向的正向运动的驱动力 | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | typ. |
| X向的负向运动的驱动力 | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | 125 N | typ. |
| 力矩常数 | 0.0115 N·m/A | 0.0115 N·m/A | 0.0115 N·m/A | 0.0115 N·m/A | — | — | — | — | typ. |
| 相间电阻 | 19.8 Ω | 19.8 Ω | 19.8 Ω | 19.8 Ω | 12.5 Ω | 12.5 Ω | 12.5 Ω | 12.5 Ω | typ. |
| 相间电感 | 0.42 mH | 0.42 mH | 0.42 mH | 0.42 mH | 6.3 mH | 6.3 mH | 6.3 mH | 6.3 mH | |
| 相间反电动势，旋转 | 1.21 V/kRPM | 1.21 V/kRPM | 1.21 V/kRPM | 1.21 V/kRPM | 11 V/kRPM | 11 V/kRPM | 11 V/kRPM | 11 V/kRPM | max. |
| 极对数 | 1 | 1 | 1 | 1 | — | — | — | — | |
| 机械性能 | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | 公差 |
| Y向的允许推力 | 1 N | 1 N | 1 N | 1 N | 1 N | 1 N | 1 N | 1 N | max. |
| X向的保持力，被动 | — | — | — | — | 125 N | 125 N | 125 N | 125 N | |
| X向的移动质量，空载 | 20 g | 20 g | 25 g | 30 g | 20 g | 20 g | 25 g | 30 g | |
| 传动螺杆类型 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | 滚珠丝杠 | |
| 丝杠螺距 | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | 1 mm | |
| 齿轮速比i | 12493 : 567 | 12493 : 567 | 12493 : 567 | 12493 : 567 | 387283 : 5103 | 387283 : 5103 | 387283 : 5103 | 387283 : 5103 | |
| 总质量 | 210 g | 230 g | 260 g | 290 g | 230 g | 250 g | 280 g | 320 g | |
| 材料 | 不锈钢，青铜 | 不锈钢，青铜 | 不锈钢，青铜 | 不锈钢，青铜 | 不锈钢，青铜 | 不锈钢，青铜 | 不锈钢，青铜 | 不锈钢，青铜 | |
| 其他 | L-220.10DG | L-220.20DG | L-220.50DG | L-220.70DG | L-220.10SG | L-220.20SG | L-220.50SG | L-220.70SG | 公差 |
| 工作温度范围 | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | 5至40 °C | |
| 接头 | HD D-sub 26（公头） | HD D-sub 26（公头） | HD D-sub 26（公头） | HD D-sub 26（公头） | HD D-sub 26（公头） | HD D-sub 26（公头） | HD D-sub 26（公头） | HD D-sub 26（公头） | |
| 电缆长度 | 0.5 m | 0.5 m | 0.5 m | 0.5 m | 0.5 m | 0.5 m | 0.5 m | 0.5 m | |
| 推荐控制器/驱动器 | C-863 C-885与C-863.20C885 C-884 ACS模块化控制器 | C-863 C-885与C-863.20C885 C-884 ACS模块化控制器 | C-863 C-885与C-863.20C885 C-884 ACS模块化控制器 | C-863 C-885与C-863.20C885 C-884 ACS模块化控制器 | C-663.12 C-885与C-663.12C885 ACS模块化控制器 | C-663.12 C-885与C-663.12C885 ACS模块化控制器 | C-663.12 C-885与C-663.12C885 ACS模块化控制器 | C-663.12 C-885与C-663.12C885 ACS模块化控制器 |
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
L-220.20DG
高分辨率线性促动器，直流齿轮电机，行程26mm，进给力125N；最大速度3.5mm/s；滚珠丝杠；增量旋转编码器，传感器分辨率512cts./rev.，A/B正交，RS-422；限位开关：霍尔效应，常闭触点，5V，NPN；电缆长度0.5m
L-220.50DG
高分辨率线性促动器，直流齿轮电机，行程52mm，进给力125N；最大速度3.5mm/s；滚珠丝杠；增量旋转编码器，传感器分辨率512cts./rev.，A/B正交，RS-422；限位开关：霍尔效应，常闭触点，5V，NPN；电缆长度0.5m
L-220.70DG
高分辨率线性促动器，直流齿轮电机，行程77mm，进给力125N；最大速度3.5mm/s；滚珠丝杠；增量旋转编码器，传感器分辨率512cts./rev.，A/B正交，RS-422；限位开关：霍尔效应，常闭触点，5V，NPN；电缆长度0.5m
L-220.10SG
高分辨率线性促动器；带减速齿轮的两相步进电机；行程13mm；进给力125N；最大速度0.8mm/s；滚珠丝杠；限位开关：霍尔效应，常闭触点，5V，NPN；电缆长度0.5m
L-220.20SG
高分辨率线性促动器；带减速齿轮的两相步进电机；行程26mm；进给力125N；最大速度0.8mm/s；滚珠丝杠；限位开关：霍尔效应，常闭触点，5V，NPN；电缆长度0.5m
L-220.50SG
高分辨率线性促动器；带减速齿轮的两相步进电机；行程52mm；进给力125N；最大速度0.8mm/s；滚珠丝杠；限位开关：霍尔效应，常闭触点，5V，NPN；电缆长度0.5m
L-220.70SG
高分辨率线性促动器；带减速齿轮的两相步进电机；行程77mm；进给力125N；最大速度0.8mm/s；滚珠丝杠；限位开关：霍尔效应，常闭触点，5V，NPN；电缆长度0.5m
