E-709.CHG
数字式压电控制器, 1 通道, -30至130 伏, 电容传感器 ，高功率输出，台式设备

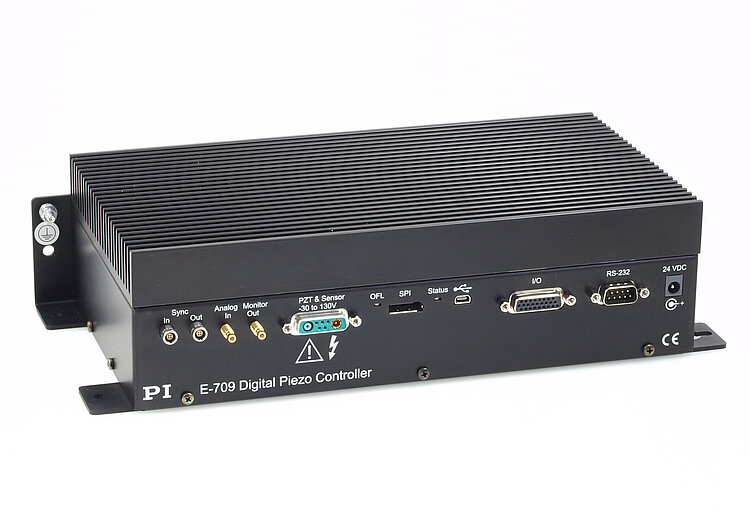

E-709.CHG 数字单通道压电控制器
用于动态操作的高输出功率，电容式传感器
- 输出功率高达50 瓦
- 线性误差达0.02 %
- 快速25 兆比特/秒串联接口
- 全面的输入/输出功能
- 大量软件包

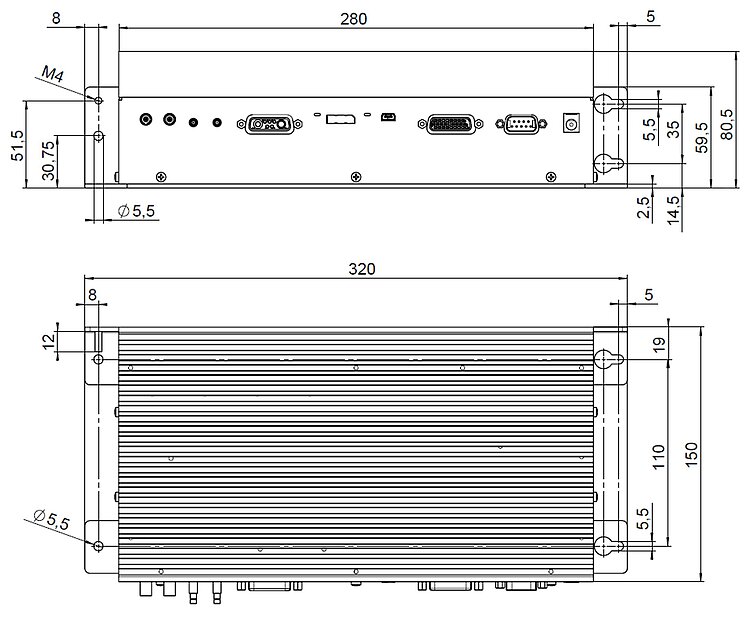

E-709.CHG: 尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

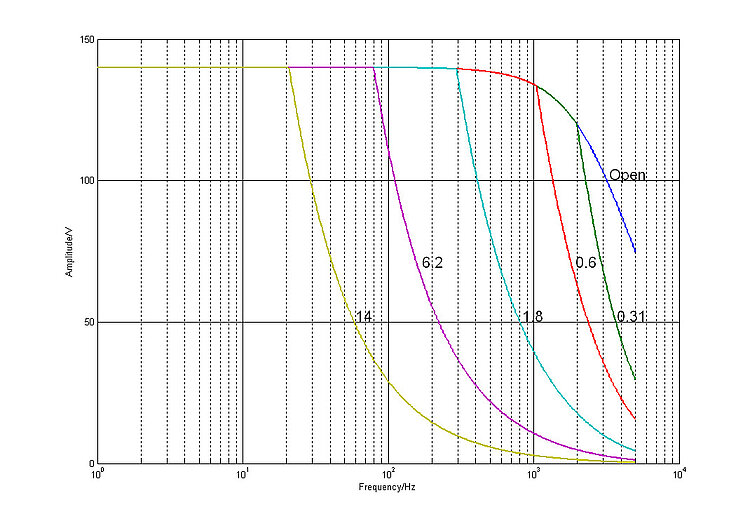

E-709.CHG：各种压电陶瓷负载的操作限制（开环），电容值的单位为微法
E-709.CHG 数字单通道压电控制器
产品描述
规格
下载
报价/订购
规格
规格
接口和操作 | E-709.CHG |
|---|---|
通信接口 | USB、RS-232、SPI |
压电陶瓷/传感器连接器 | D-sub专用7W2 |
模拟输入插座 | SMB |
传感器监控器插座 | SMB |
输入/输出连接器 | HD D-sub 26针（母头） 1路模拟量输入为0至10伏（可配置） 1路模拟量输出为0至10伏（可配置） 1路监控器压电电压为-0.3至1.3伏 1个数字输入（LVTTL、可编程） 5个数字输出（LVTTL、3个为预定义、2个为可编程） |
指令集 | PI General Command Set (GCS) |
用户软件 | PIMikroMove |
应用程序编程接口 | C, C++, C#, MATLAB, NI LabVIEW, Python；受MATLAB、µManager、Andor iQ支持 |
显示器和指示灯 | 状态指示灯，溢流指示灯 |
