E-709.PRG
数字式压电控制器，单轴，-30至130 伏，压阻式传感器 , 台式设备

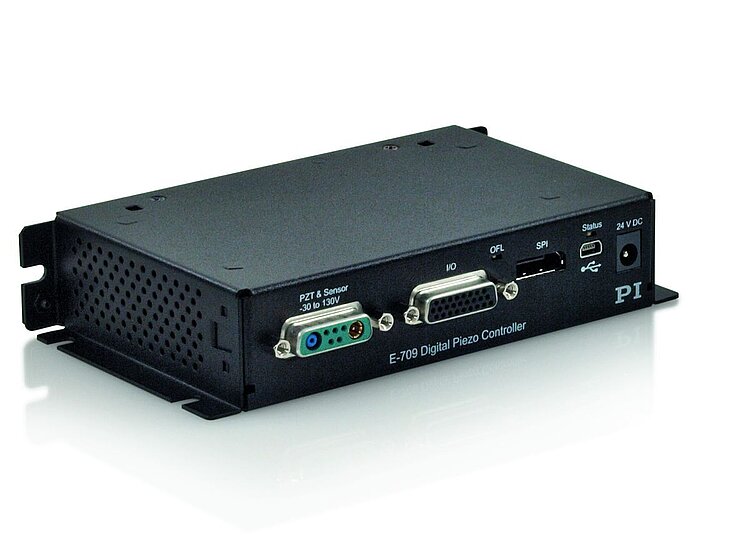

E-709 紧凑型成本优化的数字式压电控制器
用于应变片传感器、压阻式和电容式传感器，单轴
- 线性误差最大0.02 %
- 快速25 兆比特/秒串联接口
- 全面的输入/输出功能
- 可提供价格实惠的OEM版本
- 大量软件包

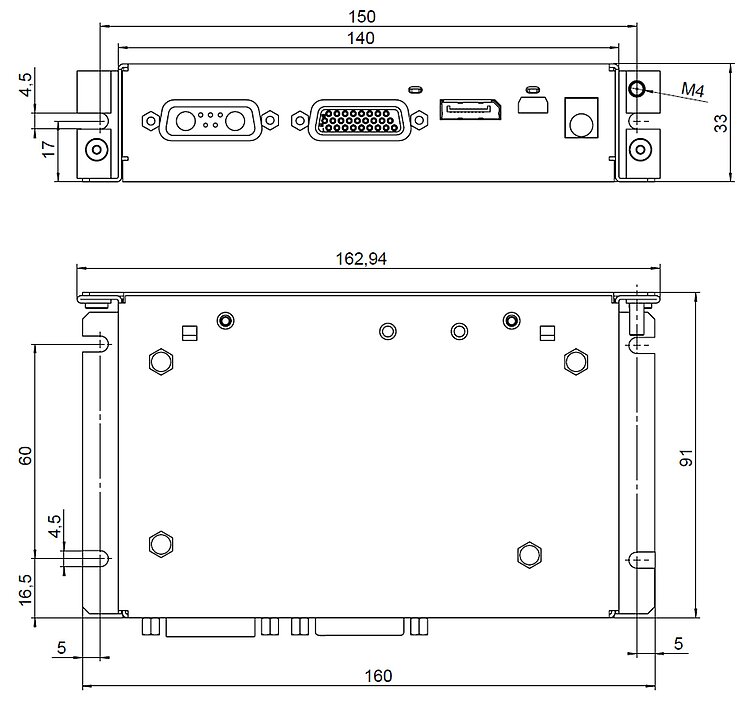

E-709.xRG: 尺寸单位为毫米。请注意，在图中使用逗号而非小数点。

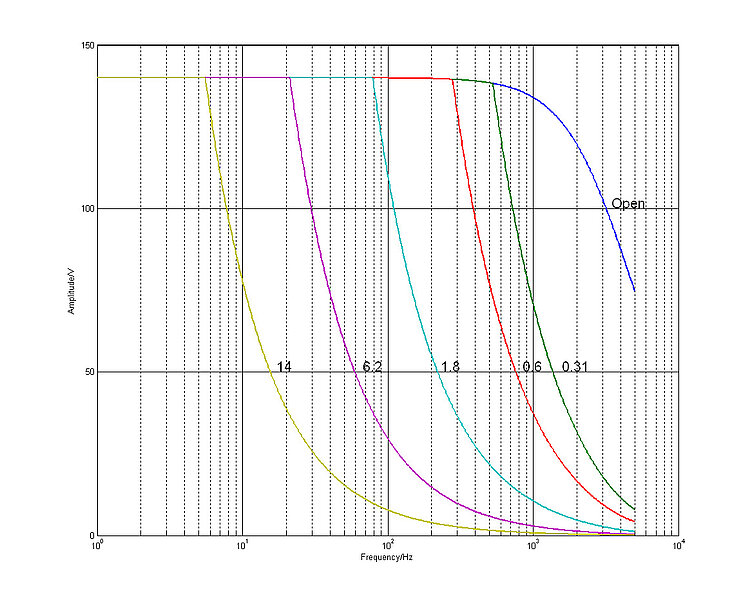

E-709：各种压电陶瓷负载的操作限制（开环），电容值的单位为微法

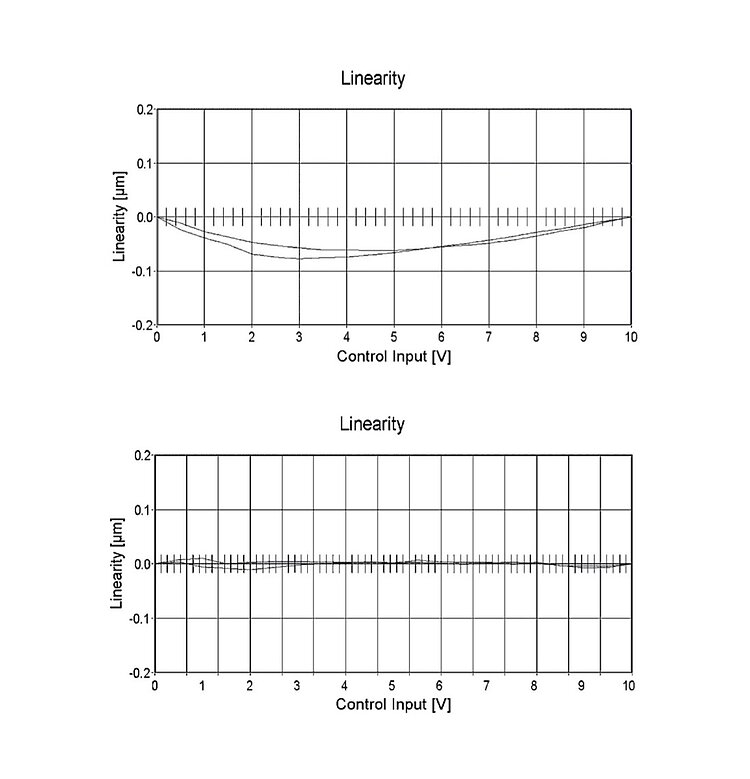

带模拟控制器（顶部）和E-709数字控制器（底部）的应变片传感器的线性度对比，将线性度提高了一个数量级

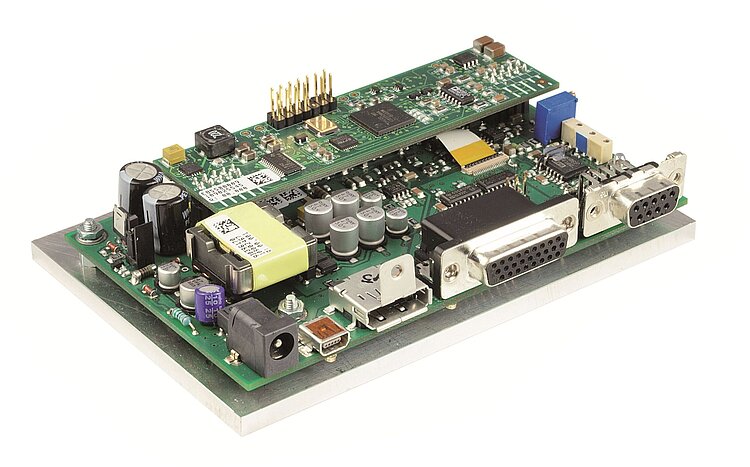

不带外壳的E-709的OEM版本
E-709 紧凑型成本优化的数字式压电控制器
产品描述
规格
下载
报价/订购
快速数字伺服控制器
台式设备(.xRG)或OEM板(.xR)。电压范围为-30至130伏。
接口
USB，数字RS-232，具有高达25兆比特/秒速度的快速串联接口。额外的高带宽模拟量控制输入/传感器输出。模拟输出， 如用于外部放大器。
用户软件和功能
PIMikroMove, PI General Command Set (GCS). 用于NI LabVIEW的驱动器，用于Windows和Linux的共享库。可与µManager、MATLAB兼容. 波形发生器。线性化。数据记录器。自动调零。触发输入/输出。可用软件配置的参数。
应用领域
- 多光子显微镜，共聚焦显微镜
- 3D成像
- 筛选
- 自动聚焦系统
- 表面分析
- 晶圆检验
规格
规格
E-709.SR / E-709.SRG | E-709.PR / E-709.PRG | E-709.CR / E-709.CRG | |
|---|---|---|---|
传感器类型 | 应变片传感器 | 压阻式传感器 | 电容式传感器 |
功能 | 用于单轴压电陶瓷纳米定位系统的数字式控制器（.SR：OEM板） | 用于单轴压电陶瓷纳米定位系统的数字式控制器（.PR：OEM板） | 用于单轴压电陶瓷纳米定位系统的数字式控制器（.CR：OEM板） |
轴 | 1 | 1 | 1 |
处理器 | DSP32位浮点，150兆赫兹 | DSP32位浮点，150兆赫兹 | DSP32位浮点，150兆赫兹 |
控制器类型 | PID，两个陷波滤波器，传感器线性化 | PID，两个陷波滤波器，传感器线性化 | PID，两个陷波滤波器，传感器线性化 |
采样率，伺服控制 | 10千赫兹 | 10千赫兹 | 10千赫兹 |
采样率，传感器 | 10千赫兹 | 10千赫兹 | 10千赫兹 |
接口和操作 | E-709.SR / E-709.SRG | E-709.PR / E-709.PRG | E-709.CR / E-709.CRG |
|---|---|---|---|
通信 | USB、RS-232、SPI | USB、RS-232、SPI | USB、RS-232、SPI |
压电陶瓷/传感器连接器 | D-sub 9（母头） | D-sub 9（母头） | D-sub专用连接器 |
输入/输出 | HD D-sub 26针（母头） 1路模拟量输入为0至10伏（可配置） 1路模拟量输出为0至10伏（可配置） 1路监控器压电电压为-0.3至1.3伏 1个数字输入（LVTTL、可编程） 5个数字输出（LVTTL、3个为预定义、2个为可编程） | ||
指令集 | PI General Command Set (GCS) | ||
用户软件 | PIMikroMove | ||
软件驱动器 | C, C++, C#, MATLAB, NI LabVIEW, Python；受MATLAB、µManager、Andor iQ支持 | ||
支持功能 | 波形发生器、数据记录器、自动调零、触发I/O | ||
显示器和指示灯 | 状态指示灯，溢流指示灯 | ||
其他 | E-709.SR / E-709.SRG | E-709.PR / E-709.PRG | E-709.CR / E-709.CRG |
|---|---|---|---|
工作温度范围 | 5至50 摄氏度（40 摄氏度以上，功率下降） | 5至50 摄氏度（40 摄氏度以上，功率下降） | 5至50 摄氏度（40 摄氏度以上，功率下降） |
尺寸 | 160 毫米 × 96 毫米 × 33 毫米 | 160 毫米 × 96 毫米 × 33 毫米 | 160 毫米 × 96 毫米 × 33 毫米 |
质量 | 260克 / 470克 | 260克 / 470克 | 260克 / 470克 |
工作电压 | 24伏直流（适用于.SRG 发货范围含：外部电源适配器） | 24伏直流（适用于.PRG 发货范围含：外部电源适配器） | 24伏直流（适用于.CRG 发货范围含：外部电源适配器） |
最大功耗 | 24瓦 | 24瓦 | 24瓦 |
*E-709也可用于配备电容式传感器、输出电流更高的定位系统版本。
