F-122 五轴光纤对准系统

特别适用于阵列器件

  • 测角仪实现角度优化
  • 集成传感器技术保障安全
  • 长行程达25毫米或10度
  • 最大速度为20毫米/秒或15度/秒
F-122 五轴光纤对准系统
产品描述 规格 下载 报价/订购

稳健精确的驱动

光纤对准系统的XYZ装置由三个用于实现线性运动的M-122系列机动化线性平台以及用于实现角运动的WT-85和WT-100测角仪组成。所有平台均具有高精度和高稳健性。所有驱动器都配备了位置传感器,因而能可靠防止与昂贵的硅晶片发生碰撞等。

大量软件包

光纤对准系统配备齐全的软件包,包含用于所有PI系统的启动和操作的PIMikroMove图形用户软件。

软件包中包含编程界面,以便用户将PI控制器集成至他们自己的用户程序中, 使得定位系统的控制成为用户程序的一部分。界面支持所有常见编程语言,包括NI LabVIEW和MATLAB。

此外,C-990.FA1软件也可以选购。使针对扫描的轴设置、扫描执行和结果显示变得极其方便。

自动校准

结合C-884.6DC和选配的C-990.FA1软件一同使用,F-122.5DC五轴对准系统可实现光传输部件的全自动对准。作此用途时,控制器通过模拟量输入直接接收光强信号。

应用领域

硅光子学中的光学部件对准、光学部件质量鉴定

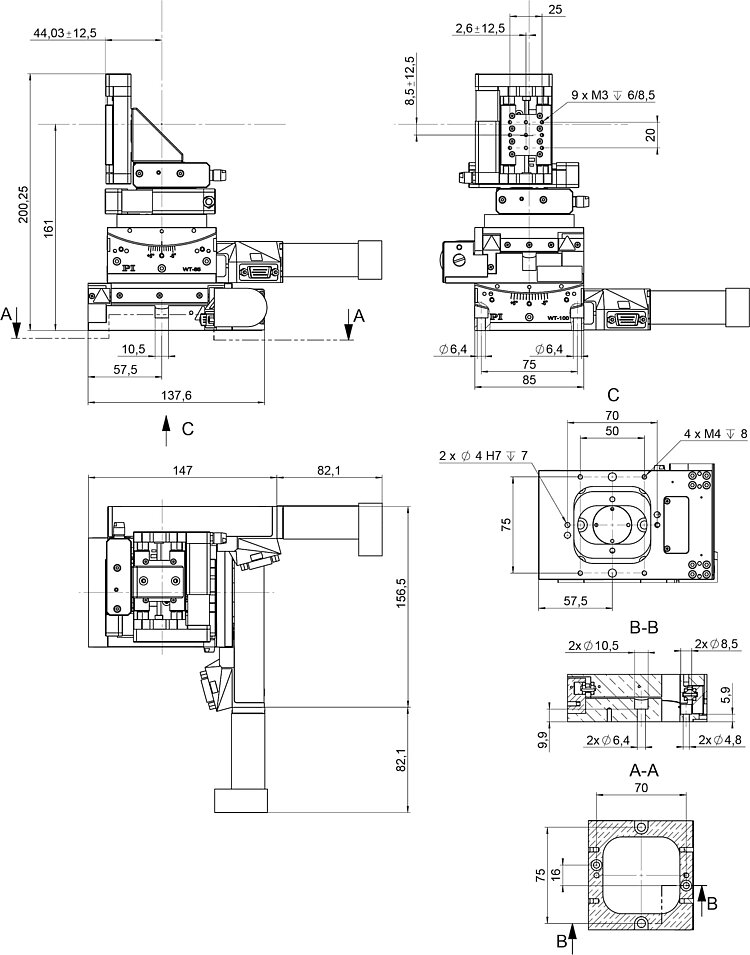

规格

数据表

数据表F-122.5DC

版本/日期
2020-06-25
pdf - 384 KB
版本/日期
2020-06-25
pdf - 385 KB
版本/日期
2021-01-14
pdf - 591 KB
版本/日期
2018-12-12
pdf - 869 KB

下载

数据表

数据表

数据表F-122.5DC

版本/日期
2020-06-25
pdf - 384 KB
版本/日期
2020-06-25
pdf - 385 KB
版本/日期
2021-01-14
pdf - 591 KB
版本/日期
2018-12-12
pdf - 869 KB

文件

文件

Technical Note F122T0001

F-122.5DC 5-Axis Alignment System

版本/日期
2020-06-30
pdf - 1 MB
English
Separate connection cable required for motor and sensor connection respectively. Connecting cables are not in the scope of delivery, although this may be stated otherwise in the manual. The manual is currently being revised.

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

F-122.5DC

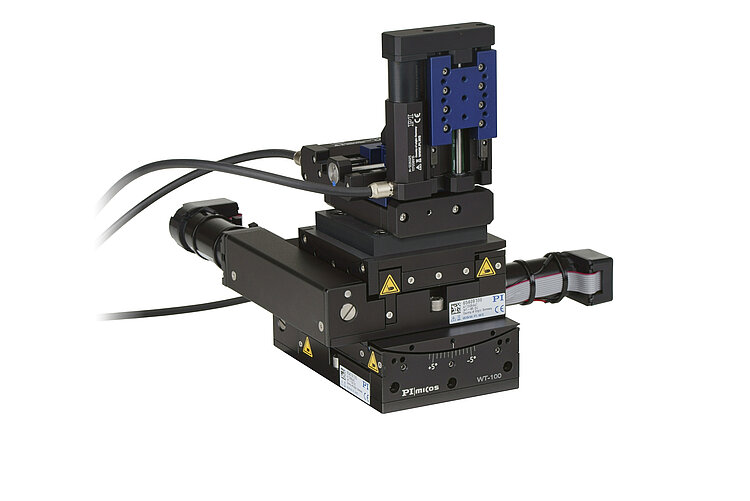

由堆叠型M-122线性平台和WT-85/WT-100测角仪组成的光纤对准系统,行程达25毫米/10度,直流电机
