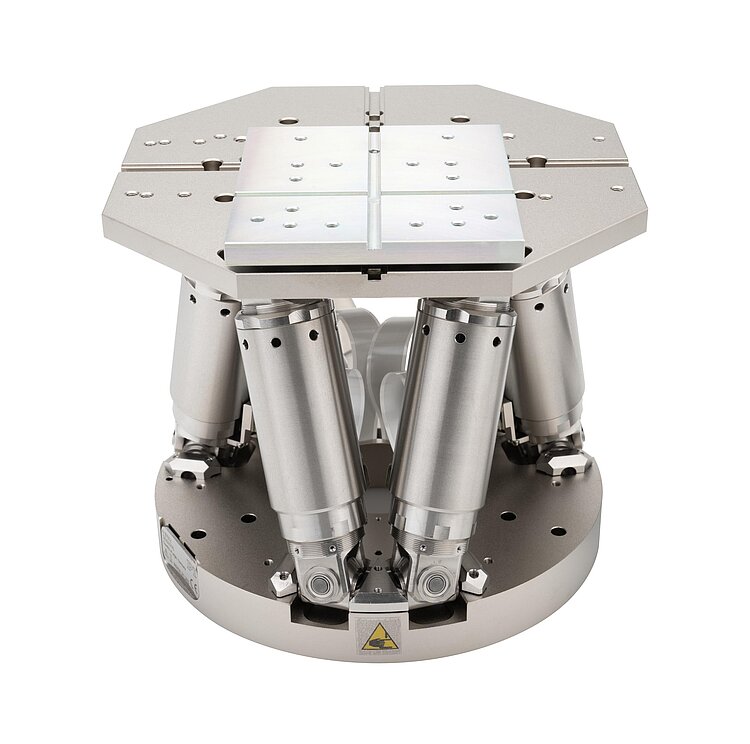

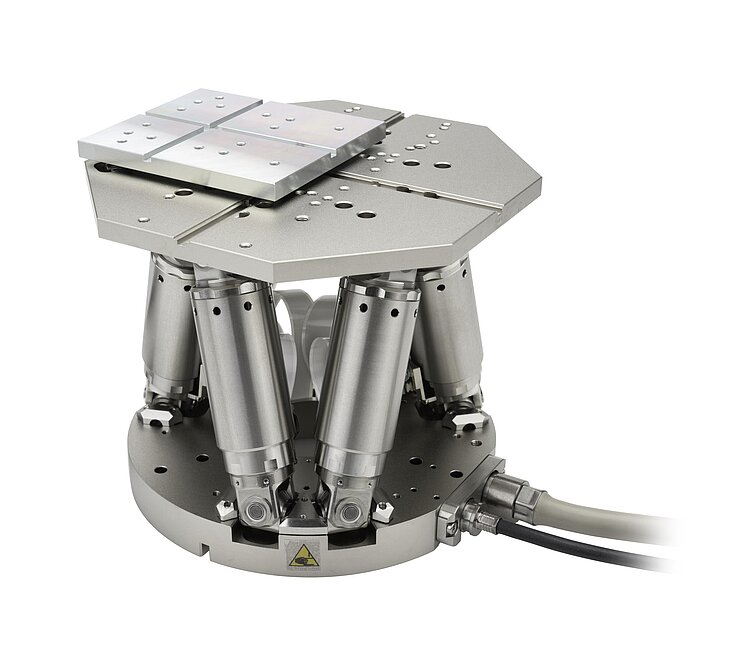

H-811.F2 六轴小型六足位移台
非常适用于光纤校准
- 行程达±17 毫米 / ±21度
- 紧凑型设计
- 可拆卸磁板
- 高动态和精度
- 自定义编程,虚拟枢轴点
- 超长使用寿命
H-811.F2 六轴小型六足位移台
产品描述
规格
下载
报价/订购
六自由度并联运动设计使其比串联运动系统更加紧凑、更具刚性,动态范围更大,无移动电缆:更稳定、摩擦更小
大量软件包
发货范围内提供的软件包可将系统集成到几乎任何环境中。可支持Windows、Linux和macOS等所有常见操作系统以及Python、MATLAB和NI LabVIEW等许多常见编程语言。复杂的编程实例和PIMikroMove等软件工具的应用使集成开始至生产运行之间的时间间隔大大缩短。
无刷直流电机(BLDC)
无刷直流电机尤其适合高旋转速度。能够精确对其进行控制并确保高精度。由于无滑动接触,可无磨损地平稳运行,因此能够实现较长的使用寿命。
可拆卸磁板
加快您的工作流程。下一工件的制备可与自动化流程步骤并行。可拆卸磁板每次都可实现快速拆卸,无需工具,后续可准确重装。
应用领域
科研和工业、微制造、光纤对准、光学部件对准。

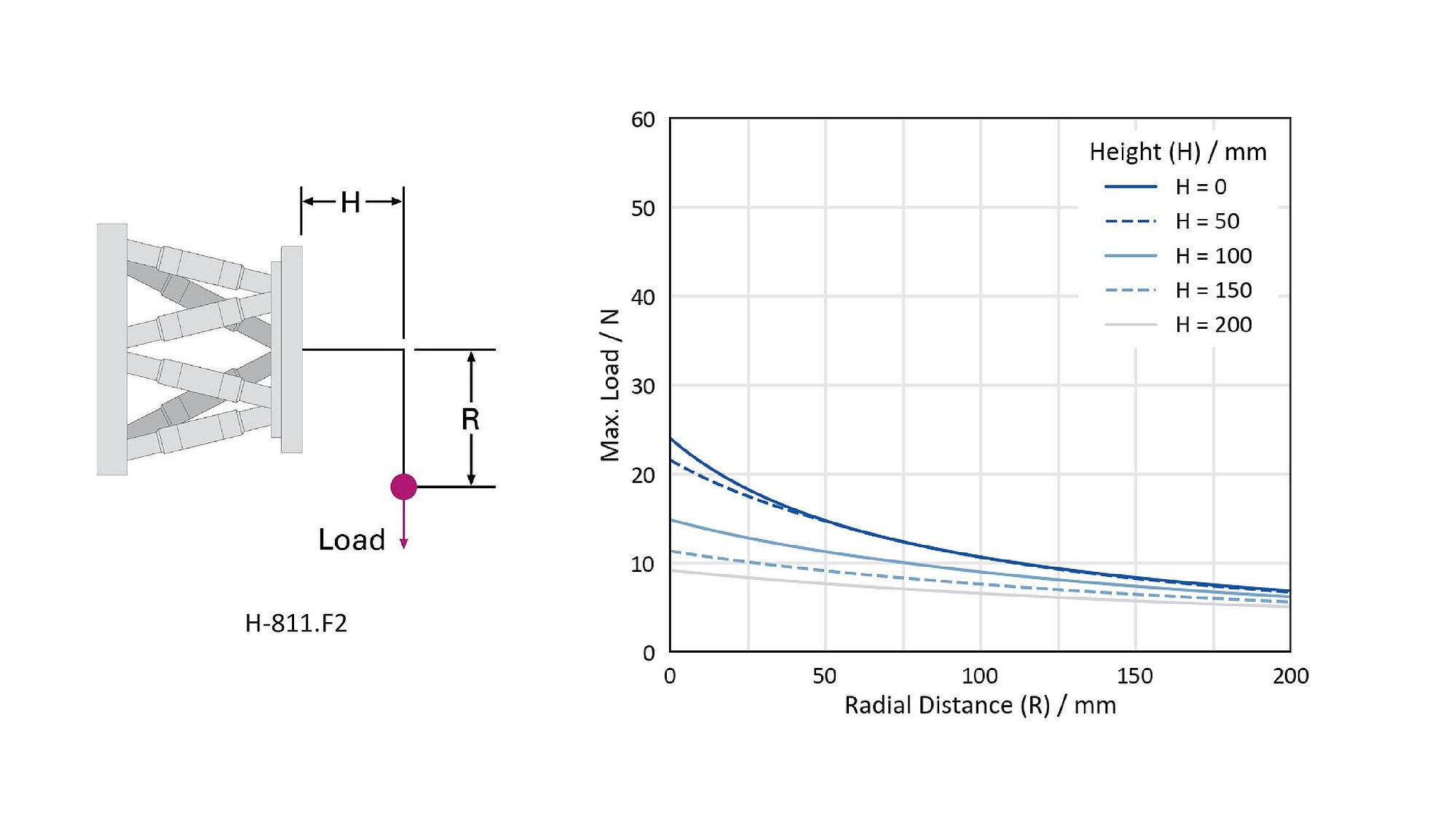

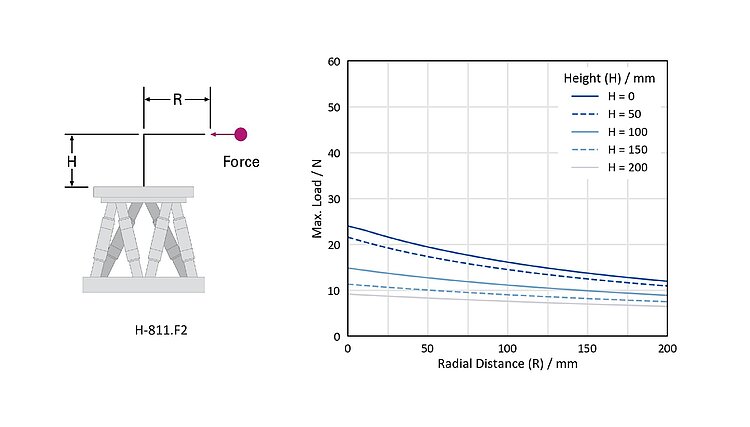

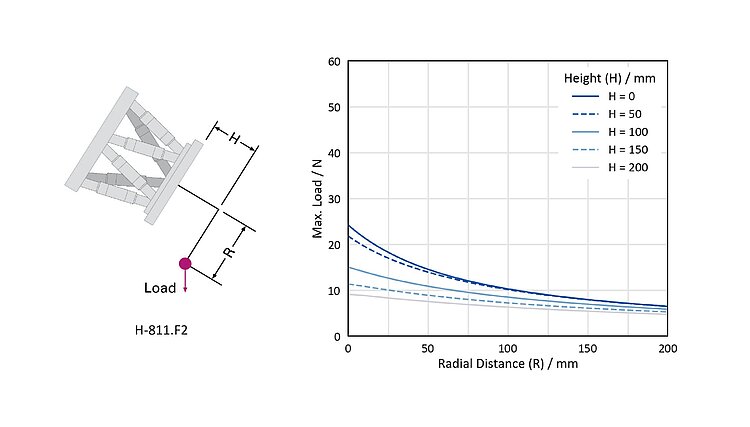

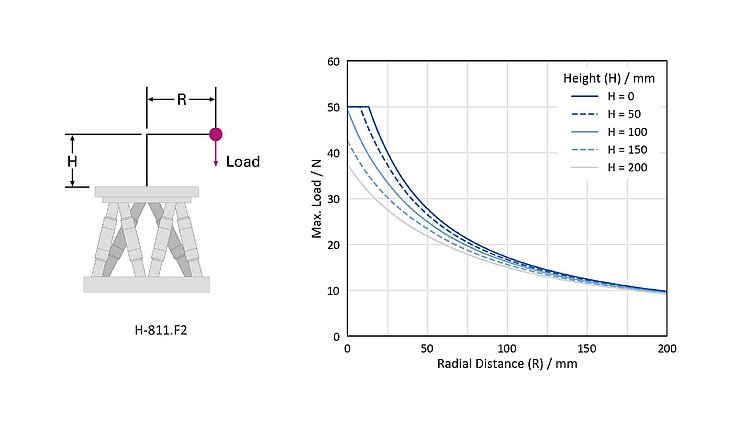

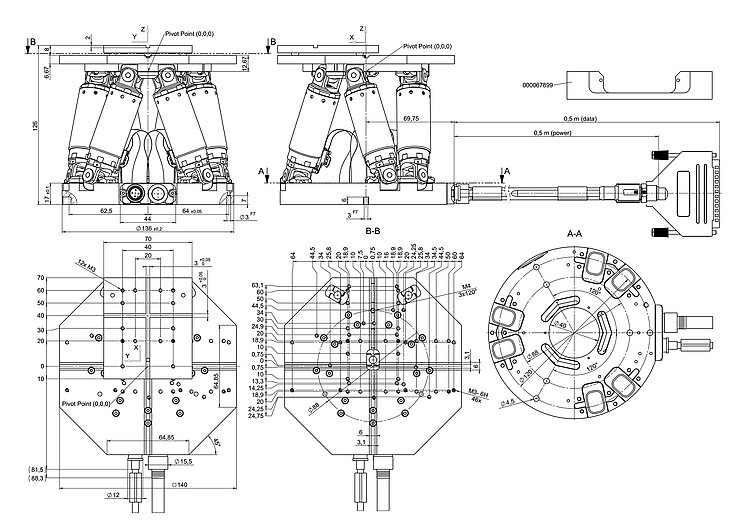

规格
Select a travel range:
运动和定位 | H-811.F2 | 单位 | 公差 |
---|---|---|---|
主动轴 | X,Y,Z,θX,θY,θZ | ||
X、Y向上的行程* | ±17, ±16 | 毫米 | |
Z向上的行程* | ±6.5 | 毫米 | |
θX、θY向上的行程* | ±10, ±10 | ° | |
θZ向上的行程* | ±21 | ° | |
促动器设计分辨率 | 5 | 纳米 | |
X、Y向上的最小位移 | 0.2 | 微米 | 典型值 |
Z向上的最小位移 | 0.08 | 微米 | 典型值 |
θX、θY向上的最小位移 | 2 | 微弧度 | 典型值 |
θZ向上的最小位移 | 3 | 微弧度 | 典型值 |
X、Y向上的空回 | 0.2 | 微米 | 典型值 |
Z向上的空回 | 0.06 | 微米 | 典型值 |
θX、θY向上的空回 | 2 | 微弧度 | 典型值 |
θZ向上的空回 | 3 | 微弧度 | 典型值 |
X、Y向上的重复精度 | ±0.15 | 微米 | 典型值 |
Z向上的重复精度 | ±0.06 | 微米 | 典型值 |
θX、θY向上的重复精度 | ±2 | 微弧度 | 典型值 |
θZ向上的重复精度 | ±3 | 微弧度 | 典型值 |
X、Y和Z向上的最大速度 | 20 | 毫米/秒 | |
θX、θY、θZ向上的最大速度 | 500 | 毫弧度/秒 | |
X、Y和Z向上的典型速度 | 10 | 毫米/秒 | |
θX、θY、θZ向上的典型速度 | 240 | 毫弧度/秒 |
技术参数为 20±3 °C下的数值。
Sonderausführungen auf Anfrage.
* 单个坐标(X、Y、Z、θX、θY和θZ)的行程相互依赖。本表中各轴对应的数值为其最大行程,此时其他轴和枢轴点位于参考位置。
