P-844.10
预载压电陶瓷促动器；PICMA压电陶瓷促动器驱动器；开环行程15µm；长度47mm；最大推力3000N；最大拉力700N；LEMO接头；电缆长度1m

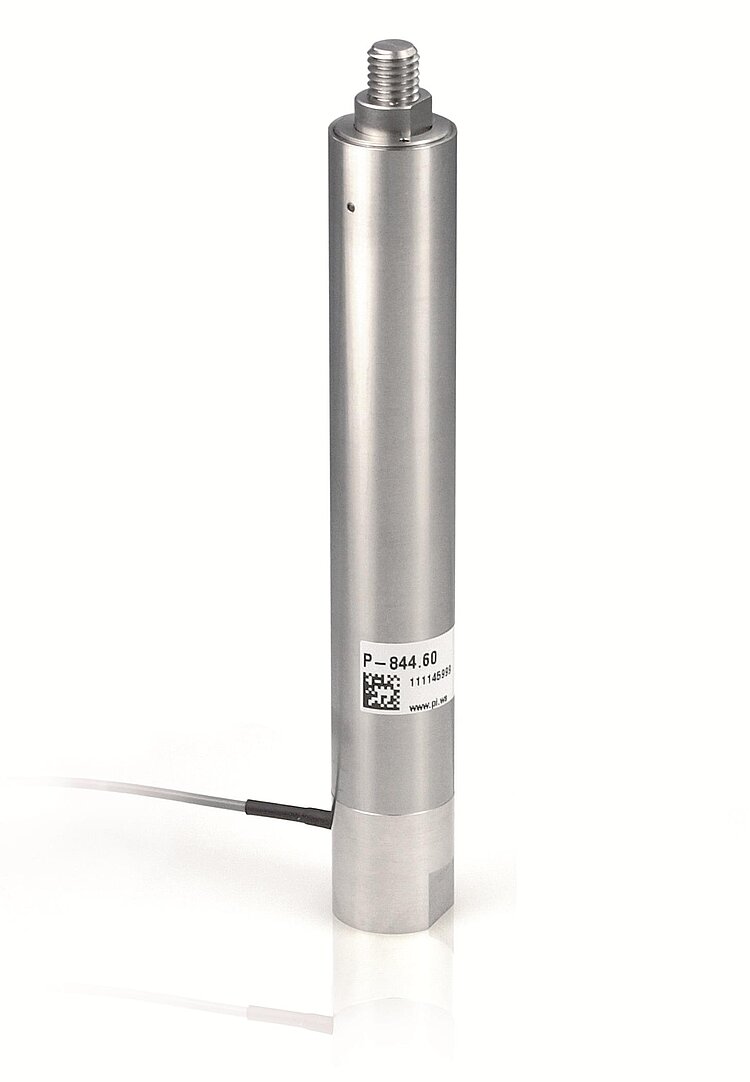

P-844 预载压电陶瓷促动器
用于高负载和高力
- PICMA压电陶瓷促动器带来长使用寿命
- 行程达90µm
- 推力达3000N
- 拉力达700N
- 微秒级响应时间
- 亚纳米级分辨率
- 可选防水外壳；可按需提供真空版本

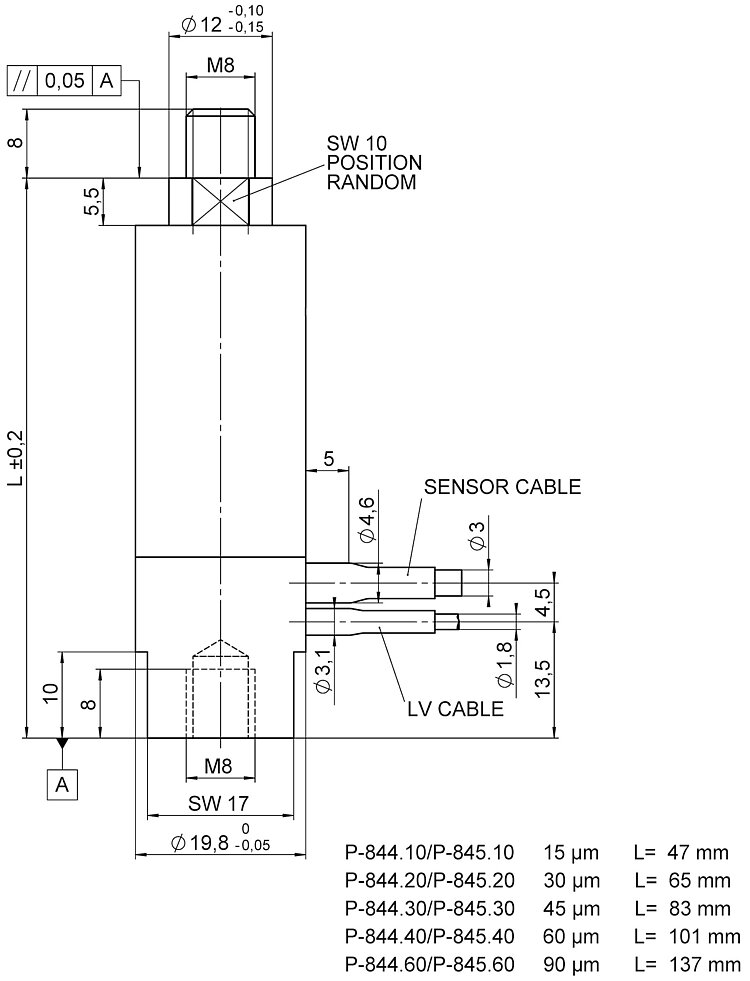

P-844/P-845：尺寸单位为mm。 仅P-845配备传感器。
P-844 预载压电陶瓷促动器
产品描述
规格
下载
报价/订购
规格
规格
| 运动 | P-844.10 | P-844.20 | P-844.30 | P-844.40 | P-844.60 | 公差 |
|---|---|---|---|---|---|---|
| 主动轴 | Z | Z | Z | Z | Z | |
| Z向的开环行程，电压0至100V | 15 µm | 30 µm | 45 µm | 60 µm | 90 µm | ±20 % |
| 定位 | P-844.10 | P-844.20 | P-844.30 | P-844.40 | P-844.60 | 公差 |
| Z向的开环分辨率 | 0.15 nm | 0.3 nm | 0.45 nm | 0.6 nm | 0.9 nm | typ. |
| 驱动性能 | P-844.10 | P-844.20 | P-844.30 | P-844.40 | P-844.60 | 公差 |
| 驱动类型 | PICMA | PICMA | PICMA | PICMA | PICMA | |
| Z向的电容 | 6 µF | 12 µF | 18 µF | 24 µF | 36 µF | ±20 % |
| 机械性能 | P-844.10 | P-844.20 | P-844.30 | P-844.40 | P-844.60 | 公差 |
| Z向的刚性 | 225 N/µm | 107 N/µm | 75 N/µm | 57 N/µm | 38 N/µm | ±20 % |
| Z向的谐振频率，空载 | 16 kHz | 12 kHz | 9 kHz | 7.5 kHz | 5.5 kHz | ±20 % |
| Z向的允许推力 | 3000 N | 3000 N | 3000 N | 3000 N | 3000 N | max. |
| Z向的允许拉力 | 700 N | 700 N | 700 N | 700 N | 700 N | max. |
| θZ向的允许力矩 | 1 N·m | 1 N·m | 1 N·m | 1 N·m | 1 N·m | max. |
| 不含电缆的质量 | 84 g | 108 g | 132 g | 156 g | 204 g | ±5 % |
| 材料 | 外壳/端件：不锈钢 | 外壳/端件：不锈钢 | 外壳/端件：不锈钢 | 外壳/端件：不锈钢 | 外壳/端件：不锈钢 | |
| 长度 | 47 mm | 65 mm | 83 mm | 101 mm | 137 mm | ±0,2 mm |
| 其他 | P-844.10 | P-844.20 | P-844.30 | P-844.40 | P-844.60 | 公差 |
| 工作温度范围 | -40至80 °C | -40至80 °C | -40至80 °C | -40至80 °C | -40至80 °C | |
| 接头 | LEMO FFA.00.250 | LEMO FFA.00.250 | LEMO FFA.00.250 | LEMO FFA.00.250 | LEMO FFA.00.250 | |
| 电缆长度 | 1 m | 1 m | 1 m | 1 m | 1 m | |
| 推荐控制器/驱动器 | E-503、E-505、E-610、E-617、E-621、E-625、E-663、E-665、E-709、E-831 | E-503、E-505、E-610、E-617、E-621、E-625、E-663、E-665、E-709、E-831 | E-503、E-505、E-610、E-617、E-621、E-625、E-663、E-665、E-709、E-831 | E-503、E-505、E-610、E-617、E-621、E-625、E-663、E-665、E-709、E-831 | E-503、E-505、E-610、E-617、E-621、E-625、E-663、E-665、E-709、E-831 |
Z向的刚度：静态大信号刚度；动态小信号刚度约高出30%。
因为PI压电陶瓷促动器无摩擦，所以系统分辨率仅受放大器噪声和测量技术的限制。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
P-844.20
预载压电陶瓷促动器；PICMA压电陶瓷促动器驱动器；开环行程30µm；长度65mm；最大推力3000N；最大拉力700N；LEMO接头；电缆长度1m
P-844.30
预载压电陶瓷促动器；PICMA压电陶瓷促动器驱动器；开环行程45µm；长度83mm；最大推力3000N；最大拉力700N；LEMO接头；电缆长度1m
P-844.40
预载压电陶瓷促动器；PICMA压电陶瓷促动器驱动器；开环行程60µm；长度101mm；最大推力3000N；最大拉力700N；LEMO接头；电缆长度1m
P-844.60
预载压电陶瓷促动器；PICMA压电陶瓷促动器驱动器；开环行程90µm；长度137mm；最大推力3000N；最大拉力700N；LEMO接头；电缆长度1m
