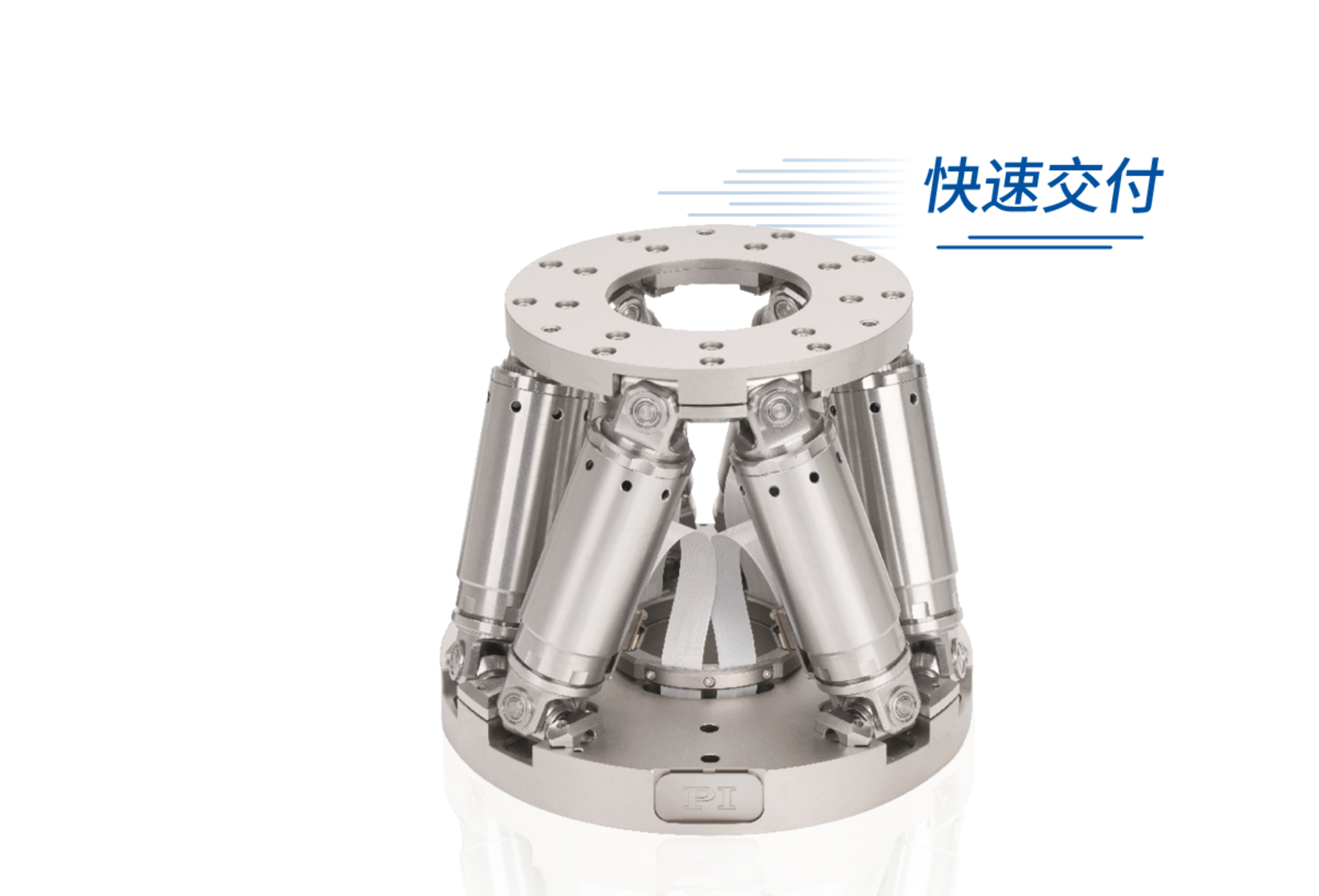

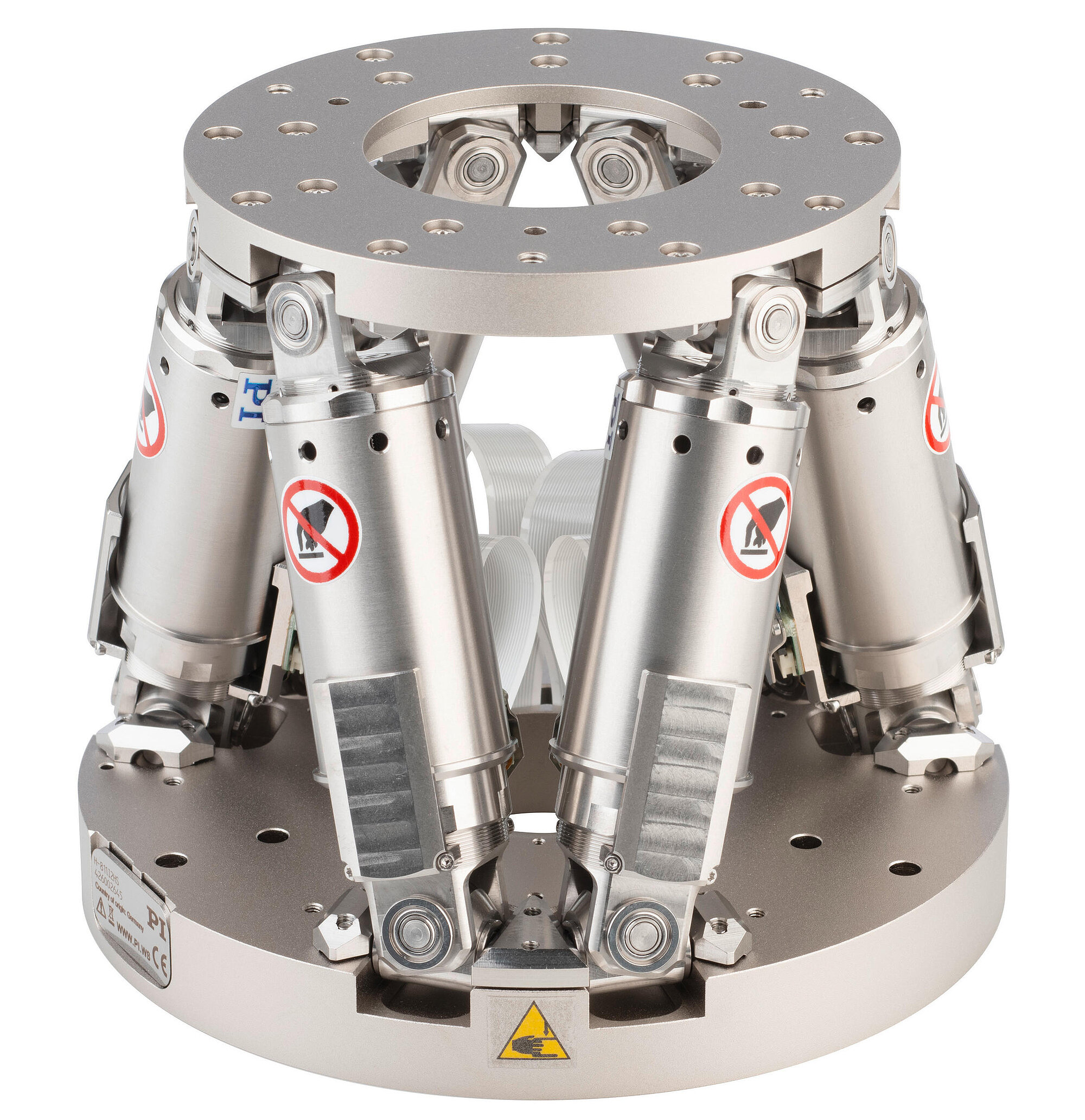

H-811.I2/I2V 六轴小型六足位移台

快速、紧凑、高精度

行程达±17 毫米 / ±21度
负载容量达5 公斤
重复精度达±0.06 微米
速度达20 毫米/秒
超长使用寿命
可提供真空兼容版本

报价/订购

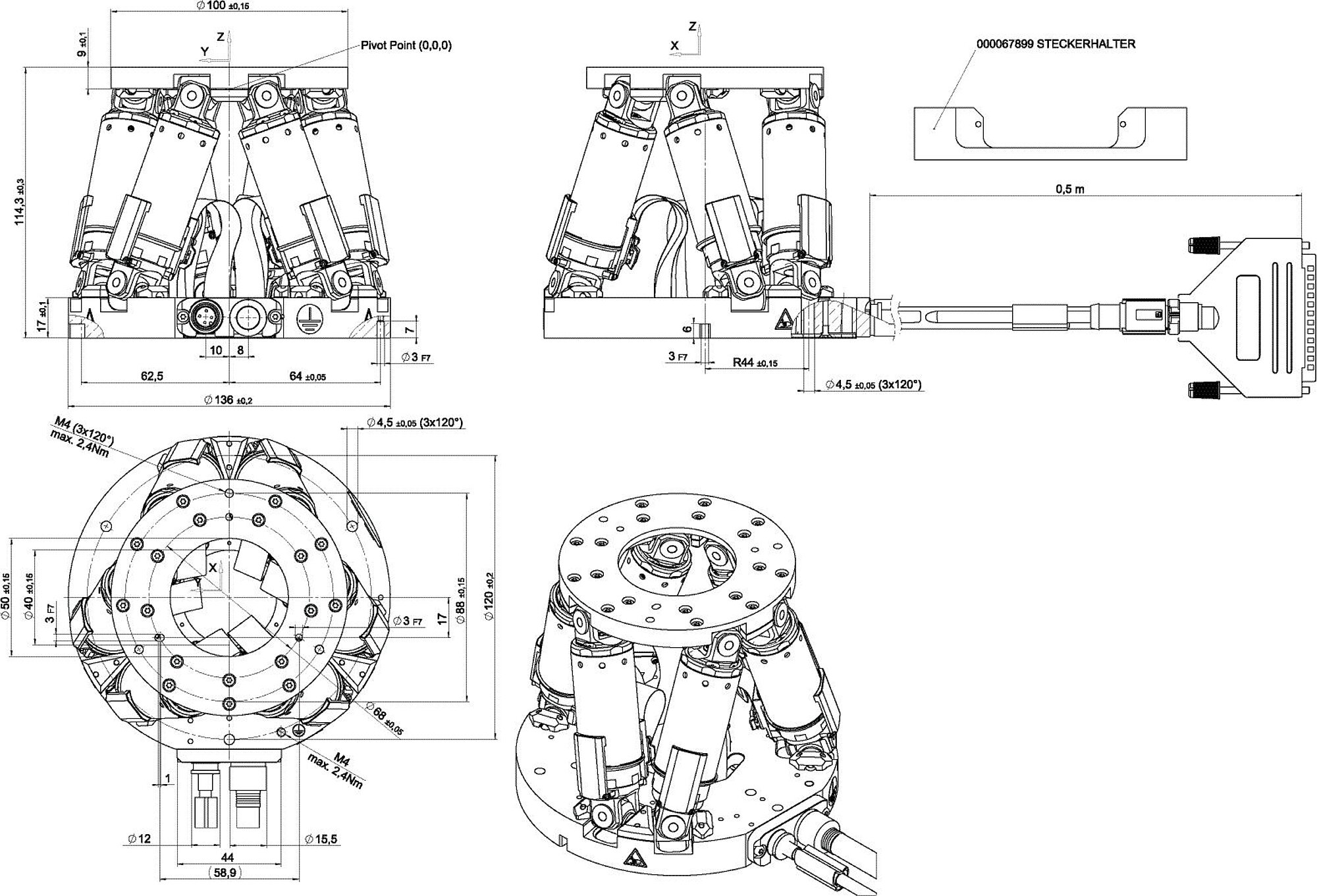

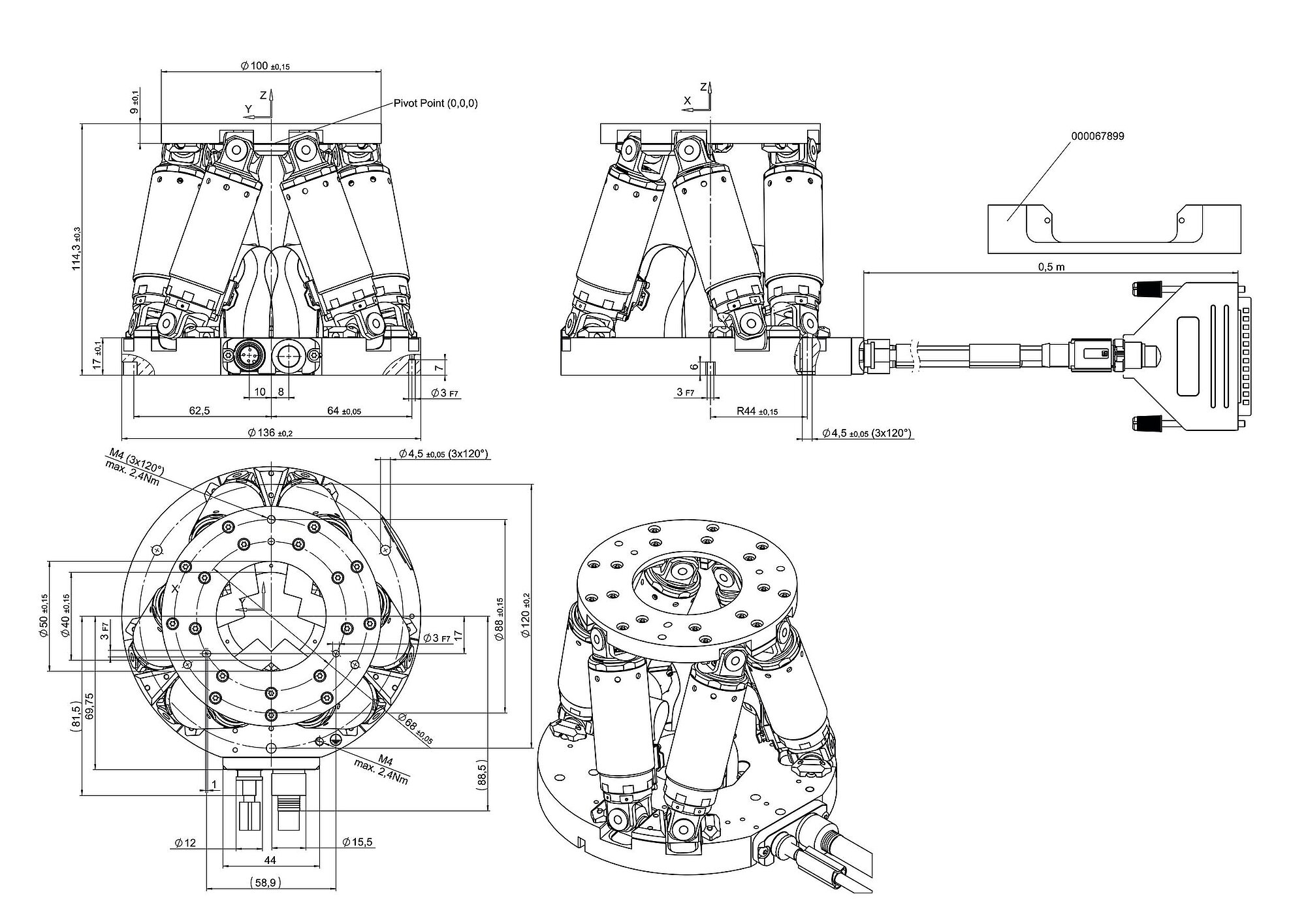

H-811.I2, 尺寸单位为毫米

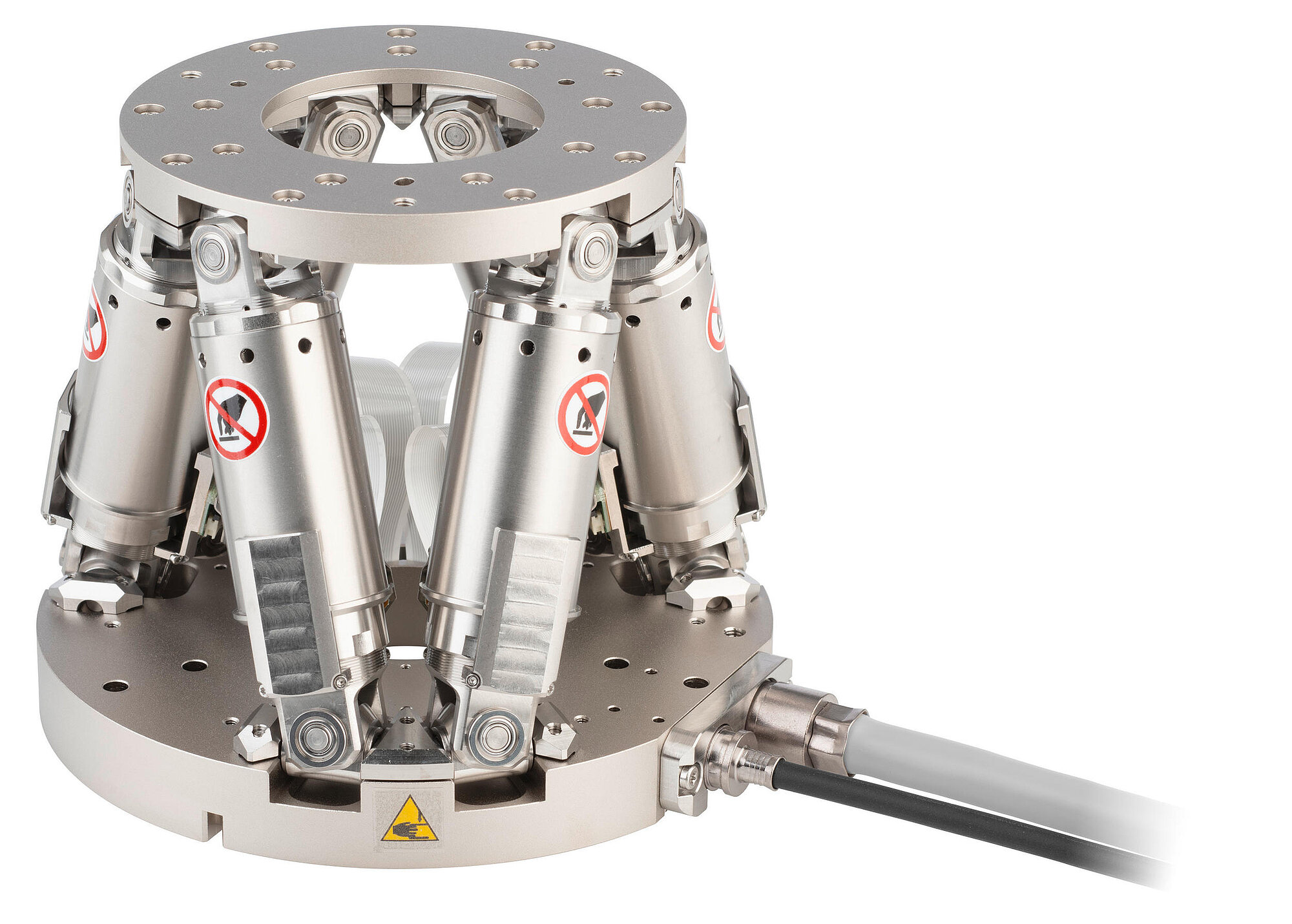

六自由度并联运动设计使其比串联运动系统更加紧凑、更具刚性，动态范围更大，无移动电缆：更稳定、摩擦更小真空兼容型可达10^-6百帕

无刷直流电机尤其适合高旋转速度。能够精确对其进行控制并确保高精度。由于无滑动接触，可无磨损地平稳运行，因此能够实现较长的使用寿命。

科研和工业，标准和真空环境。用于微制造、医药技术、刀具检查。

下载数据表转到规格

数据表

版本/日期

2024-05-22

pdf - 3 MB

版本/日期

2024-05-22

pdf - 3 MB

下载

Select a travel range:

运动和定位	H-811.I2 / .I2V**	单位	公差
主动轴	X，Y，Z，θ_X，θ_Y，θ_Z
X、Y向上的行程*	±17, ±16	毫米
Z向上的行程*	±6.5	毫米
θ_X、θ_Y向上的行程*	±10, ±10	°
θ_Z向上的行程*	±21	°
促动器设计分辨率	5	纳米
X、Y向上的最小位移	0.2	微米	典型值
Z向上的最小位移	0.08	微米	典型值
θ_X、θ_Y向上的最小位移	2.5	微弧度	典型值
θ_Z向上的最小位移	5	微弧度	典型值
X、Y向上的空回	0.2	微米	典型值
Z向上的空回	0.06	微米	典型值
θ_X、θ_Y向上的空回	2	微弧度	典型值
θ_Z向上的空回	4	微弧度	典型值
X、Y向上的重复精度	±0.15	微米	典型值
Z向上的重复精度	±0.06	微米	典型值
θ_X、θ_Y向上的重复精度	±2	微弧度	典型值
θ_Z向上的重复精度	±3	微弧度	典型值
X、Y和Z向上的最大速度	20 / 10	毫米/秒
θ_X、θ_Y、θ_Z向上的最大速度	500 / 250	毫弧度/秒
Typ. X、Y和Z向上的典型速度	10 / 5	毫米/秒
Typ. θ_X、θ_Y、θ_Z向上的速度	240 / 120	毫弧度/秒

机械特性	H-811.I2 / .I2V**	单位	公差
X、Y向上的刚性	0.7	牛/微米
Z向上的刚性	8	牛/微米

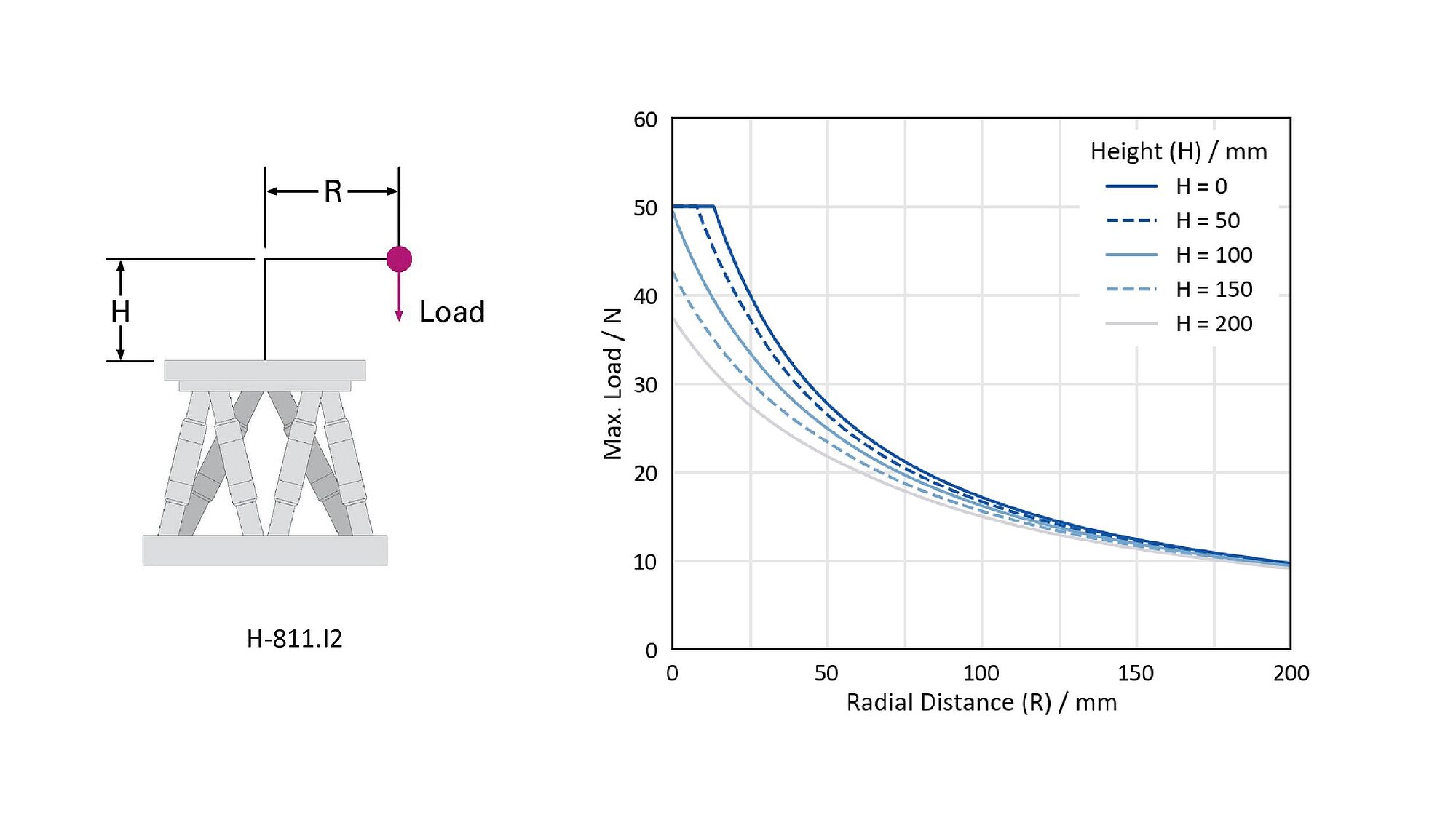

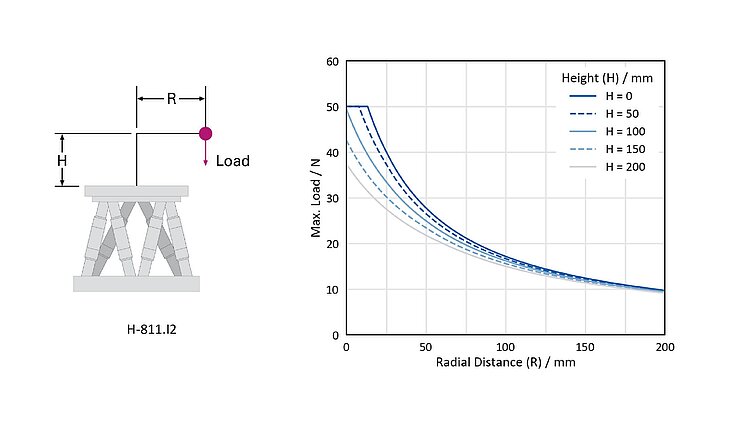

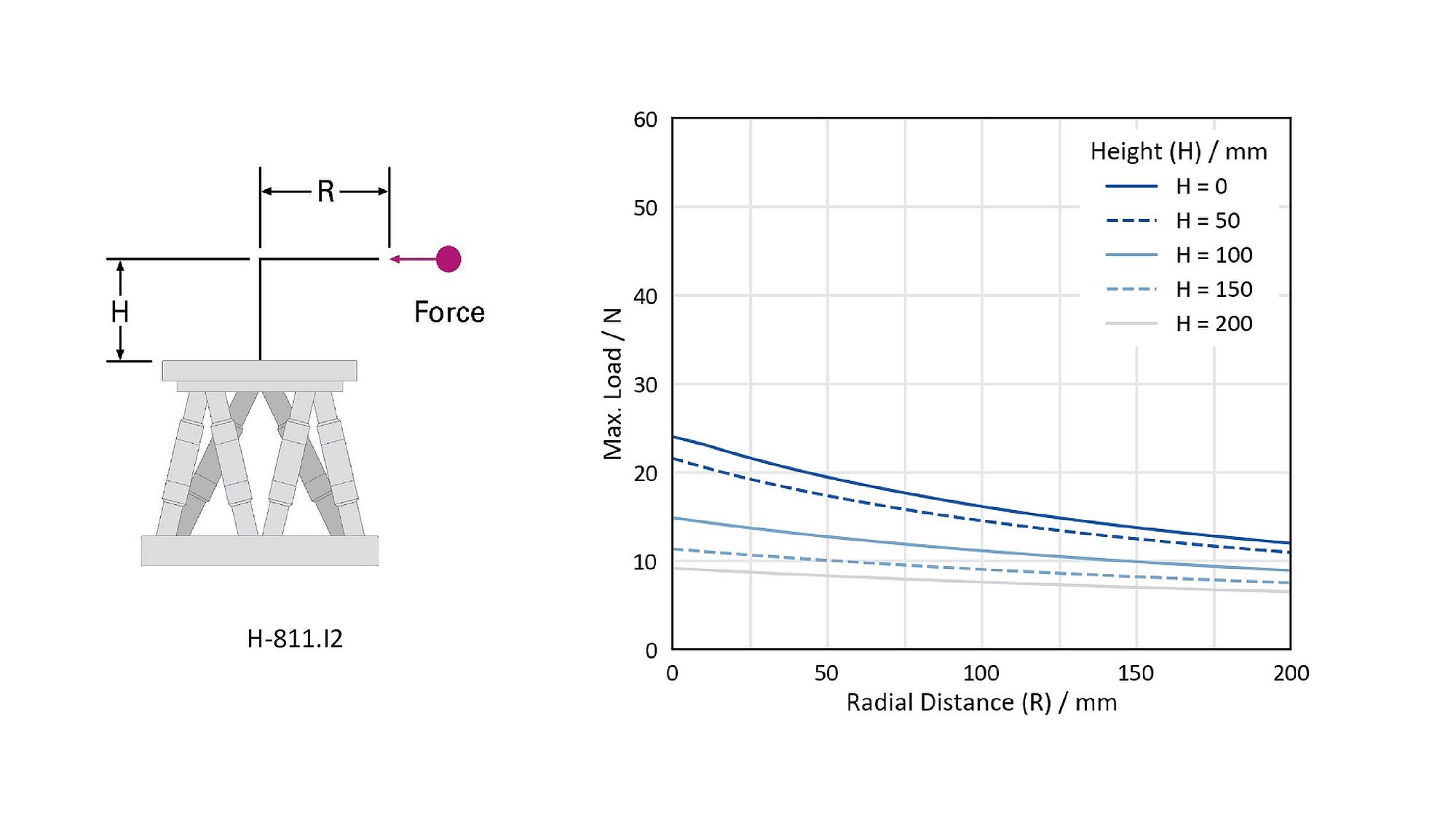

负载能力（底板为水平方向）	5	千克	最大

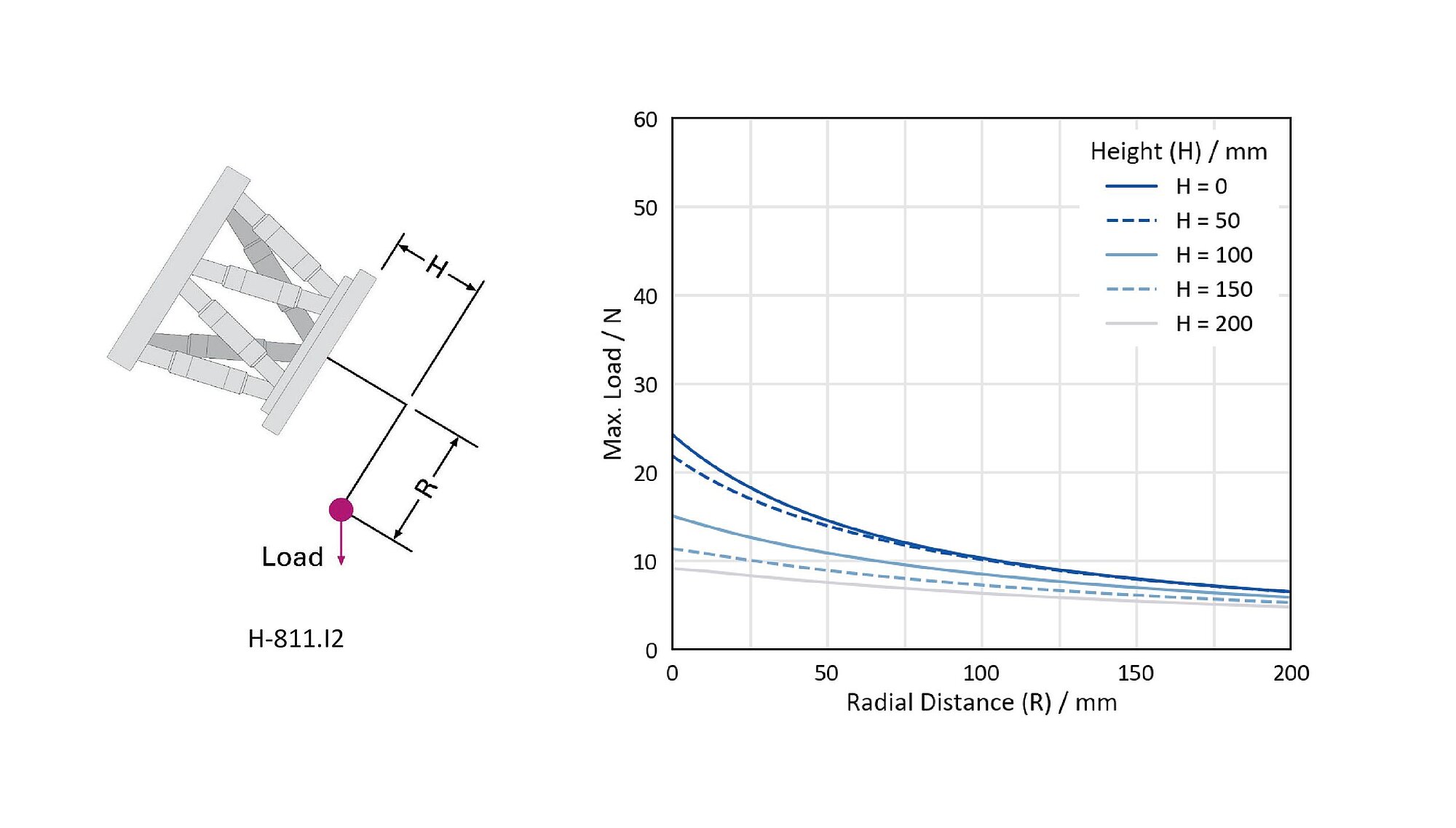

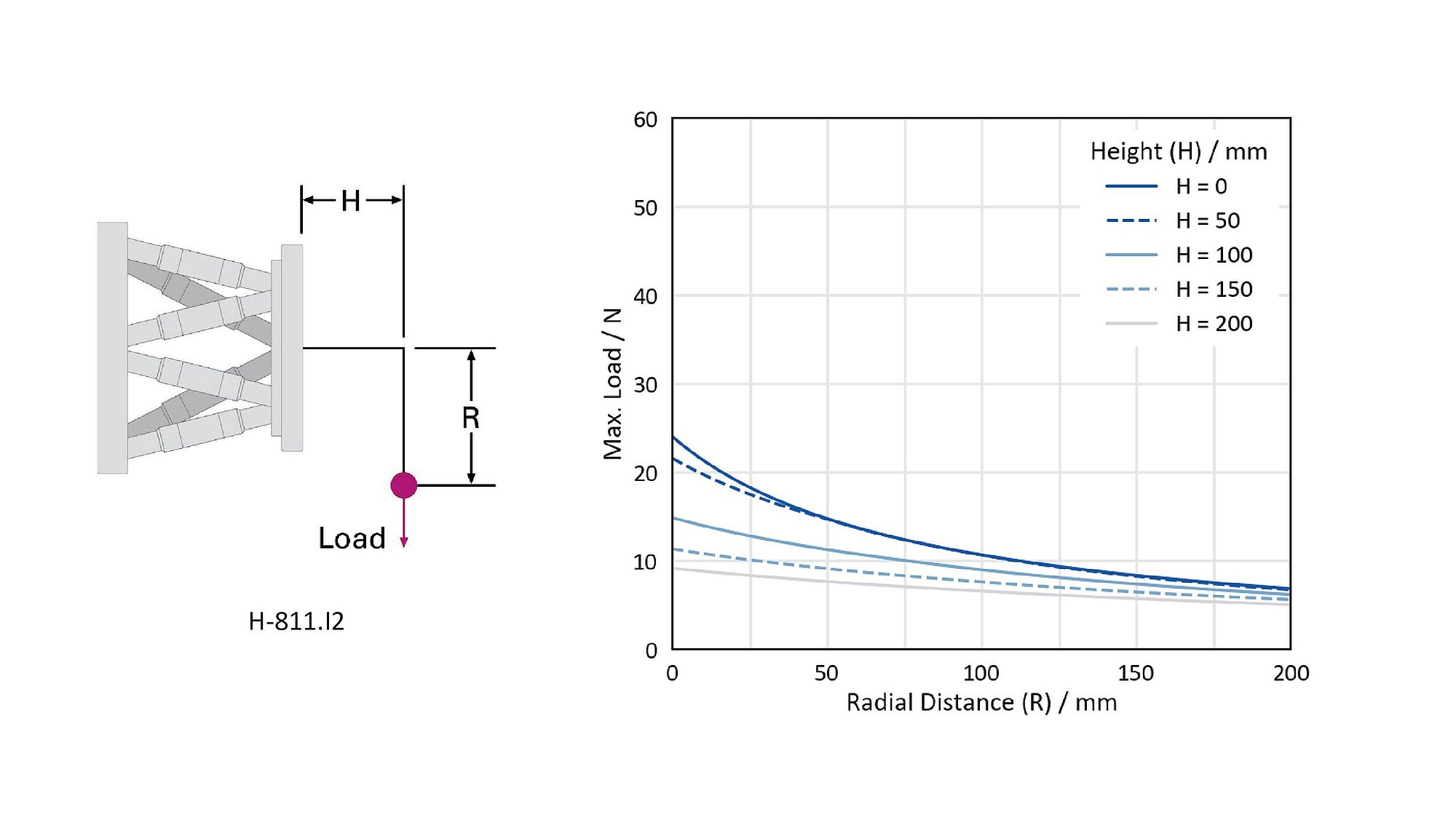

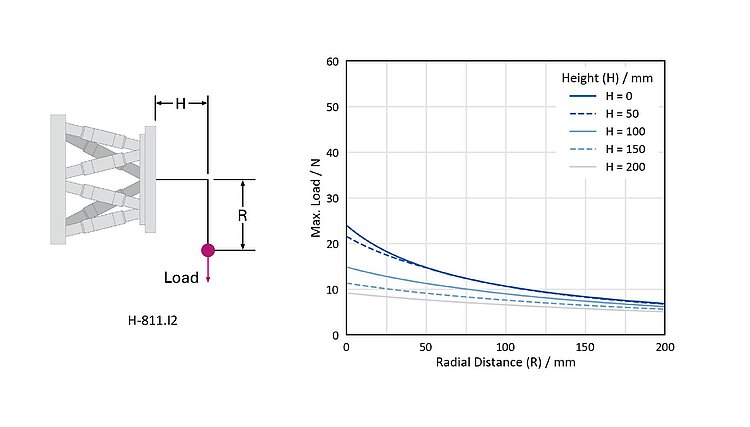

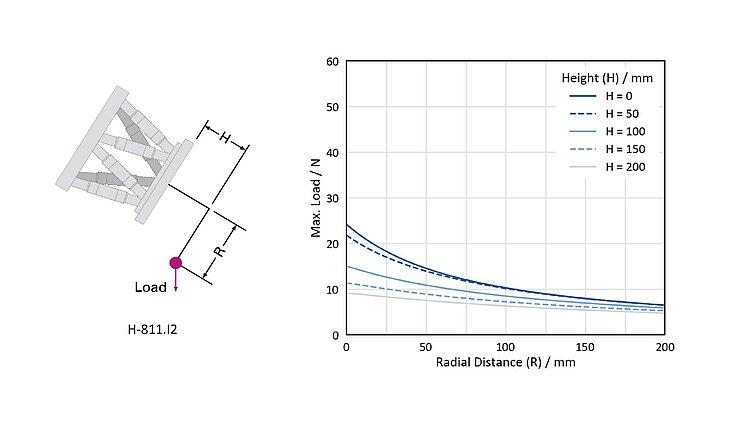

负载能力（底板为任意方向）	2.5	千克	最大
保持力（断电、底板为水平方向）	15	牛	最大
保持力（断电、底板为任意方向）	2.5	牛	最大
电机类型	BLDC电机

其他	H-811.I2 / .I2V**	单位	公差
工作温度范围	0 到 50	°C
材料	不锈钢，铝
质量	2.2	千克	±5 %
电缆长度	0.5+3/3（空气）+2（真空）	米	±10 毫米
推荐控制器	C-887.5x

技术参数为 20±3 °C下的数值。

* 单个坐标（X、Y、Z、θ_X、θ_Y和θ_Z）的行程相互依赖。本表中各轴对应的数值为其最大行程，此时其他轴和枢轴点位于参考位置。

**对于真空连续操作，由于发热，可能需要对运行参数进行限制。

下载数据表转到下载

产品注解

版本/日期

2021-01-15

pdf - 186 KB

English

下载

产品注解

版本/日期

2021-04-19

pdf - 917 KB

English

下载

产品注解

版本/日期

2020-10-15

pdf - 81 KB

English

下载

产品注解

版本/日期

2019-03-04

pdf - 206 KB

English

下载

产品注解

版本/日期

2019-03-21

pdf - 192 KB

English

下载

数据表

版本/日期

2024-05-22

pdf - 3 MB

版本/日期

2024-05-22

pdf - 3 MB

下载

文件

六足位移台系统：带C-887.5xx控制器的H-xxx六足位移台

版本/日期

2.1.0 11/2024

pdf - 1 MB

版本/日期

2.1.0 11/2024

pdf - 1 MB

下载

文件

H-811.I2、H-811.I2V、H-811.F2和H-811.S2小型六足位移台

版本/日期

3.0.0 2024-08-19

pdf - 5 MB

版本/日期

3.0.0 2024-08-19

pdf - 5 MB

3D模型

版本/日期

2024-05-22

zip - 8 MB

软件档案

版本/日期

1.5.1.0, 2024-10

zip - 150 MB

报价/订购

Separate connection cable required for power supply and data transmission. Connecting cables are not in the scope of delivery, although this may be stated otherwise in the manual. The manual is currently being revised.

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

H-811.I2

小型六足位移台微型机器人，无刷直流电机，5千克负载容量，20毫米/秒速度，0.5米电缆长度，含3米成套电缆

添加至报价单从报价单移除

H-811.I2V

小型六足位移台微型机器人，无刷直流电机，真空兼容至10^-6 百帕，5 公斤负载容量，10毫米/秒速度，2米电缆长度，含3米成套电缆和引线

添加至报价单从报价单移除

询问定制设计前往报价单
