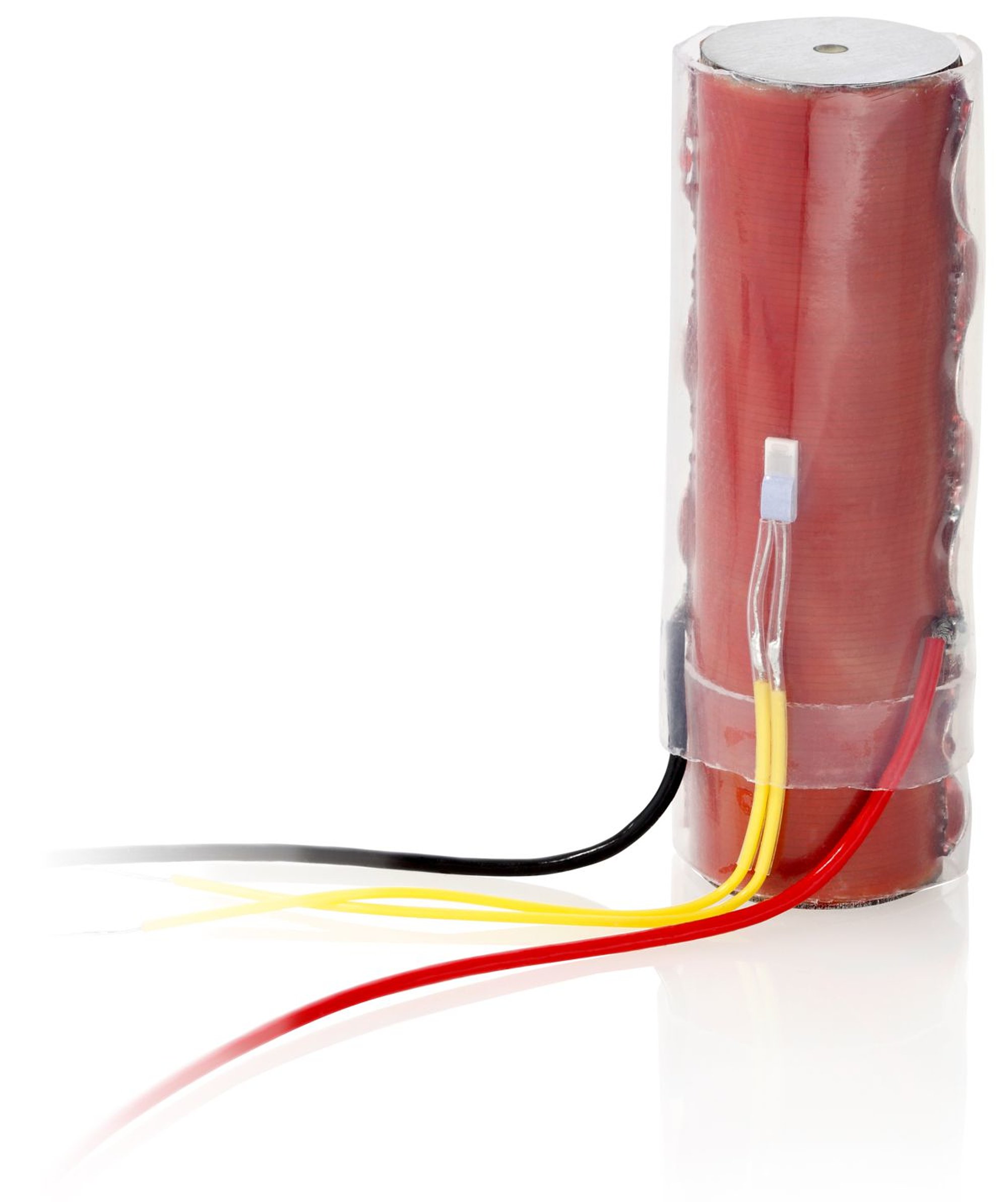

P-010.xxP – P-056.xxP PICA功率压电陶瓷促动器

用于高动态应用

工作温度高达150摄氏度
高工作频率
高负载能力
产生的力高达70千牛

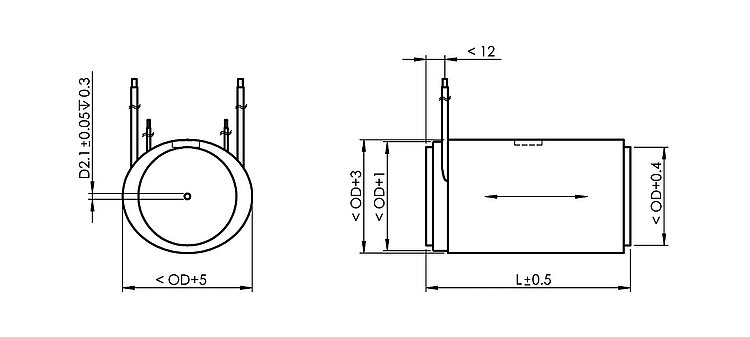

[Translate to Chinese:] PICA Power, dimensions in mm. L, OD see data table.

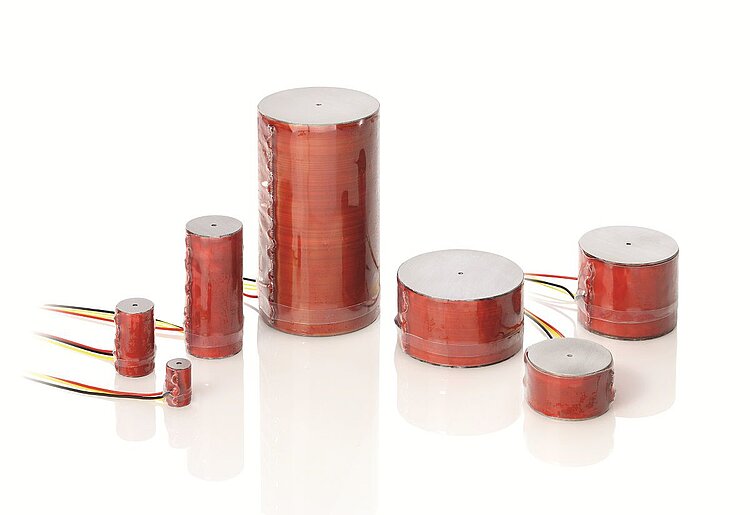

[Translate to Chinese:] Examples of longitudinal stack actuators are the multilayer piezo actuators PICMA® Stack, Encapsulated PICMA®, PICMA® Chip, as well as the stack actuators PICA Stack, PICA Power, PICA Thru that are glued together from individual plates, and the crystalline Picoactuator®

堆叠型压电陶瓷线性促动器

工作电压为0至1000伏。使用寿命长，无降额。大位移，低电容。亚纳米级分辨率，微秒级响应。集成式温度传感器可防止过热损坏。超高可靠性：>10⁹ 次循环

双极控制
应变片传感器可实现位置稳定性
压电陶瓷材料
工作电压范围，位移，层厚度
负载能力，力量生成
几何形状：矩形，内孔
机械接口：平面型、金属、陶瓷、玻璃、蓝宝石等。
集成式压电检测器层
工作温度高达200摄氏度
超高真空兼容至10^-9百帕
无磁性版本
超级严苛的长度公差

工业和科研。用于谐振的主动阻尼、精密机械和加工、活动构造（适应系统技术）

转到规格

该内容仅在平板电脑或桌面型设备上可见。

	位移	外径OD	长度L	阻滞力	刚度	电容	谐振频率
	微米	毫米	毫米	牛	牛/微米	毫微法	千赫兹
P-010.00P	5	10	9	1200	240	17	129
P-010.10P	15	10	18	1800	120	46	64
P-010.20P	30	10	31	2100	68	90	37
P-010.40P	60	10	58	2200	37	180	20
P-010.80P	120	10	111	2300	19	370	10
P-016.10P	15	16	18	4500	300	130	64
P-016.20P	30	16	31	5400	180	250	37
P-016.40P	60	16	58	5600	94	510	20
P-016.80P	120	16	111	5900	49	1000	10
P-016.90P	180	16	163	6000	33	1600	7
P-025.10P	15	25	20	9900	660	320	58
P-025.20P	30	25	33	12000	400	630	35
P-025.40P	60	25	60	13000	220	1300	19
P-025.80P	120	25	113	14000	120	2600	10
P-025.90P	180	25	165	14000	80	4000	7
P-035.10P	15	35	21	18000	1200	530	55
P-035.20P	30	35	34	23000	760	1200	34
P-035.40P	60	35	61	26000	430	2500	19
P-035.80P	120	35	114	28000	230	5200	10
P-035.90P	180	35	166	29000	160	7800	7
P-045.20P	30	45	36	36000	1200	2100	32
P-045.40P	60	45	63	41000	680	4300	18
P-045.80P	120	45	116	44000	370	8800	10
P-045.90P	180	45	169	45000	250	13000	7
P-056.20P	30	56	36	54000	1800	3300	32
P-056.40P	60	56	63	66000	1100	6700	18
P-056.80P	120	56	116	68000	570	14000	10
P-056.90P	180	56	169	70000	390	21000	7

行程：0至1000伏时，公差为-10/20%。

长度L：公差为±0.5毫米。

闭锁力：0至1000伏时。

电容：公差为±20%，1伏_峰峰、1千赫兹、室温下测量。

1伏下的谐振频率。_峰峰，空载，松开。单侧夹紧时数值减半。

[SFi: in diesem Topic steht "beidseitig frei", was vorher nicht in P-010.xP_NOTA enthalten war. Ist es so korrekt? BSc:ja]

压电陶瓷类型：PIC255。

标准连接：聚全氟乙丙烯绝缘导线，100毫米，美国线规为24，直径为1.15毫米。

工作电压：0至1000伏。

工作温度范围：-20至150摄氏度。

标准机械接口：钢板，厚度为0.5至2毫米（取决于型号）

外表面：聚全氟乙丙烯，透明收缩套管

动态操作的推荐预载：15兆帕。

恒力的最大预载：30兆帕。

温度传感器：PT1000.

可按需提供定制设计或不同规格。
