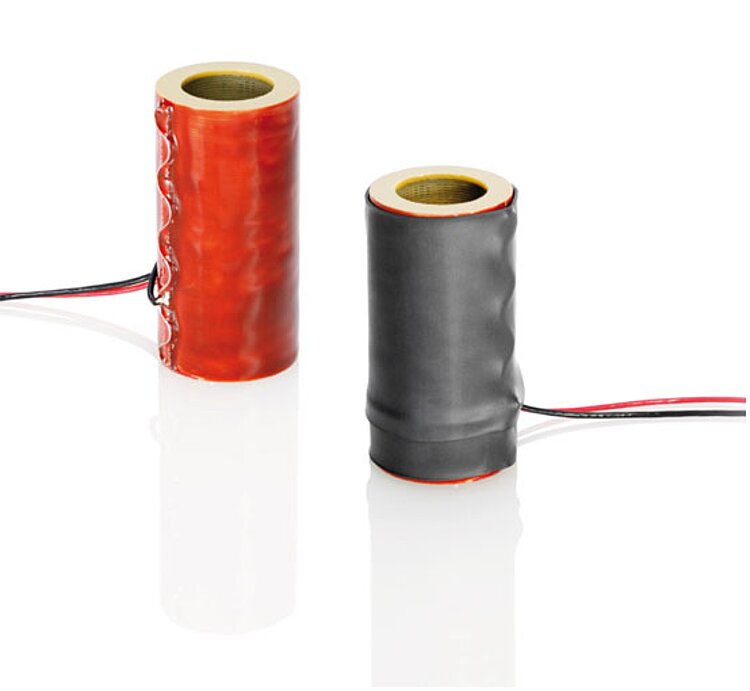

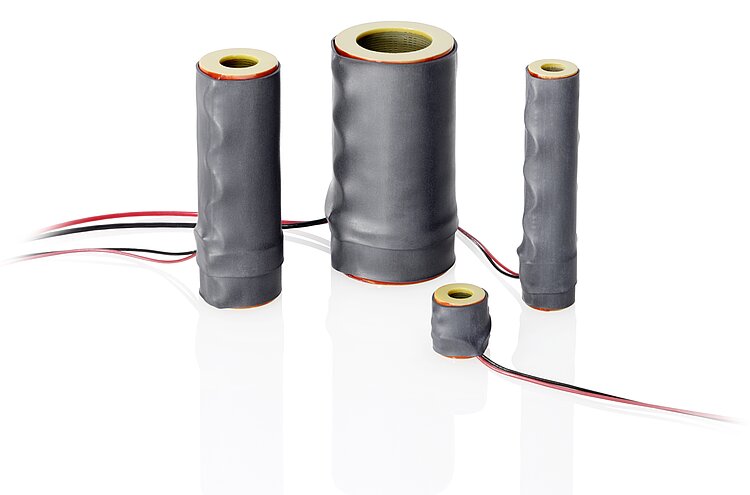

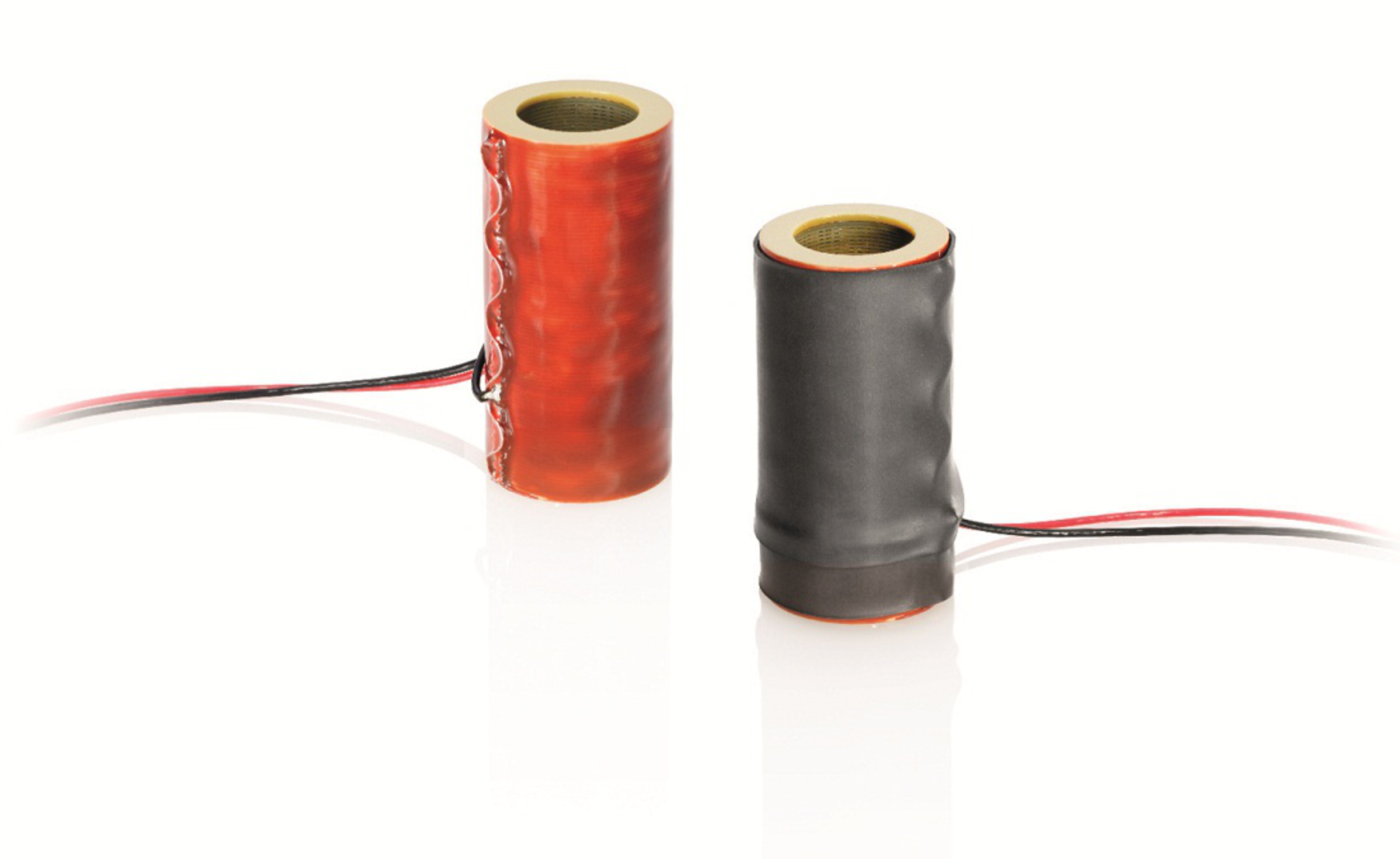

P-010.xxH – P-025.xxH PICA穿环促动器
带内孔的高负载压电陶瓷促动器
- 高负载能力
- 超高可靠性:>109 次循环
- 微秒级响应
- 亚纳米级分辨率
- 多种设计选择
堆叠型压电陶瓷线性促动器
工作电压为0至1000伏。使用寿命长,无降额。特定位移大。机械预载可通过内孔施加
可用选项
- 应变片传感器可实现位置稳定性
- 压电陶瓷材料
- 工作电压范围,位移,层厚度
- 负载能力,力量生成
- 几何形状:圆形、矩形、多种横截面
- 机械接口:平面型
- 集成式压电检测器层
- 特殊高/低温版本
- 超高真空兼容版本可用于真空高达10-9 百帕
- 无磁性版本
- 超级严苛的长度公差
应用领域
工业和科研。用于光学、精密机械和加工、激光调谐
规格
该内容仅在平板电脑或桌面型设备上可见。规格
|
|
|
|
|
|
|
| |
---|---|---|---|---|---|---|---|---|
|
|
|
|
|
|
|
| |
P-010.00H | 5 | 10 | 5 | 7 | 1200 | 230 | 15 | 144 |
P-010.10H | 15 | 10 | 5 | 15 | 1700 | 110 | 40 | 67 |
P-010.20H | 30 | 10 | 5 | 27 | 1800 | 59 | 82 | 39 |
P-010.40H | 60 | 10 | 5 | 54 | 1800 | 29 | 180 | 21 |
P-016.00H | 5 | 16 | 8 | 7 | 2900 | 580 | 42 | 144 |
P-016.10H | 15 | 16 | 8 | 15 | 4100 | 270 | 120 | 67 |
P-016.20H | 30 | 16 | 8 | 27 | 4500 | 150 | 230 | 39 |
P-016.40H | 60 | 16 | 8 | 52 | 4700 | 78 | 490 | 21 |
P-025.10H | 15 | 25 | 16 | 16 | 7400 | 490 | 220 | 63 |
P-025.20H | 30 | 25 | 16 | 27 | 8700 | 290 | 430 | 39 |
P-025.40H | 60 | 25 | 16 | 51 | 9000 | 150 | 920 | 22 |
P-025.50H | 80 | 25 | 16 | 66 | 9600 | 120 | 1200 | 17 |
行程:0至1000伏时,公差为-10/20%。

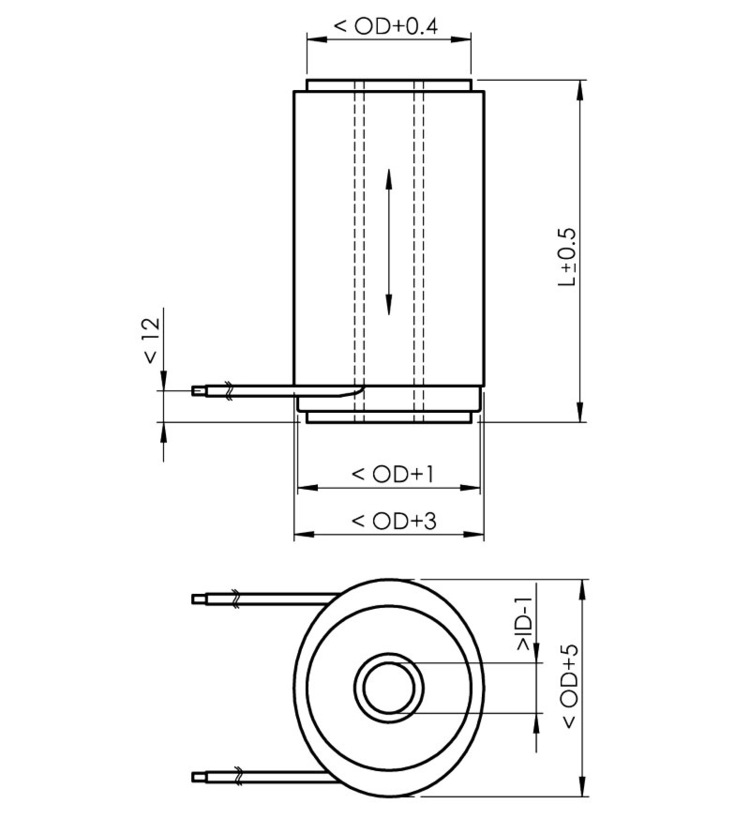

长度L:公差为±0.5毫米。
闭锁力:0至1000伏时。
电容:公差为±20%,1伏峰峰、1千赫兹、室温下测量。
1伏下的谐振频率。峰峰、空载、夹钳松开。单侧夹紧时数值减半。
压电陶瓷类型:PIC151。
标准连接:聚全氟乙丙烯绝缘导线,100毫米,美国线规为24,直径为1.15毫米。
工作电压:0至1000伏。
工作温度范围:-20至85摄氏度。
标准机械接口:陶瓷环(无源压电陶瓷)。
外表面:聚烯烃收缩套管,黑色(外侧);环氧树脂(内侧)。
动态操作的推荐预载:15兆帕。
恒力的最大预载:30兆帕。
可按需提供定制设计或不同规格。
