E-508 PICA压电放大器模块
具有1100伏输出电压的高功率模块,E-500压电陶瓷控制器系统
- 峰值输出功率高达400瓦
- 输出电压范围3至1100伏、-3至-1100伏或双极性
- 用于E-500压电控制器机架的模块
- 用于切换应用的E-508.OE
- 位置控制(可选)
- 计算机接口和显示模块
描述
用于PICA高电压压电陶瓷促动器(HVPZT)的E-508高功率放大器是一个用于E-500压电陶瓷控制器系统的插入式模块。这个低噪声放大器可以在1100伏的范围内输出和吸收一个50毫安的峰值电流(E-508.OE:高达400毫安)。E-508系统放大器可在闭环(伺服)和开环操作中对压电陶瓷促动器和压电陶瓷定位系统进行精密控制。
模块化设计实现灵活性:伺服控制器升级可供选配
模块化的设计使E-500系统具有高度的适应性。多达三个E-508模块可安装在同一个E-500底架上。针对闭环操作,E-500/E-501底架可实现选配件E-509传感器/伺服控制器模块的简易集成。E-508的输出电压则由伺服控制器设置。因此,根据压电陶瓷机械部件和传感器类型,可实现纳米级的定位准确性和重复精度。
电压控制的压电陶瓷定位
在开环操作中,输出电压通过手动使用一个10转直流偏移电位器进行准确确定或直接通过使用一个模拟量信号进行确定。开环操作特别适用于响应时间短、分辨率特别高且要求最大带宽的应用。这种情况下,以绝对值的形式控制或读取目标位置要么不重要,要么则是由一个外部伺服回路来执行。
OEM版本用于快速切换应用
E-508.OE高电流版本专门设计用于快速切换应用。它可以在5毫秒内输出一个400毫安的峰值电流。E-508.OE由模拟量信号直接控制。
规格
规格
放大器 | E-508.00 | E-508.OE |
---|---|---|
输出电压 | 3至+1100伏(默认值) 可调节: -260到+780伏 -550到+550伏 +260到-780伏 -3到-1100伏 | 3至+1100伏(默认值) 可选: -260到+780伏 -550到+550伏 +260到-780伏 -3到-1100伏 |
放大器通道 | 1 | 1 |
平均输出功率 | 13瓦 | 13瓦 |
峰值输出功率,<5 毫秒 | 50瓦 | 400瓦 |
平均输出电流 | 12毫安 | 12毫安 |
峰值电流,<5 毫秒 | 50毫安 | 400毫安 |

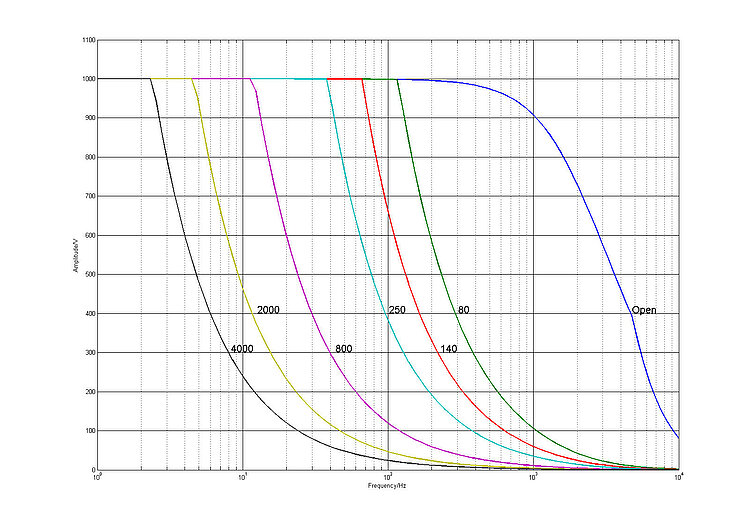

放大器带宽,小信号 | 6千赫兹 | 10千赫兹 |
放大器带宽,大信号 | 50赫兹(200毫微法) | 50赫兹(200毫微法) |
纹波、噪声、0至100kHz | 5毫伏均方根 50毫伏峰峰值(100毫微法) | 20毫伏均方根 200毫伏峰峰值(100毫微法) |
电流限制 | 防短路 | 防短路 |
电压增益 | +100 ±1,-100 ±1(可选择) | +100 ±1,-100 ±1(可选择) |
控制输入电压 | 伺服关闭:所选输出电压范围的±1/100 伺服开启:0至10伏 | 伺服关闭:所选输出电压范围的±1/100 伺服开启:0至10伏 |
输入阻抗 | 100千欧 | 100千欧 |
