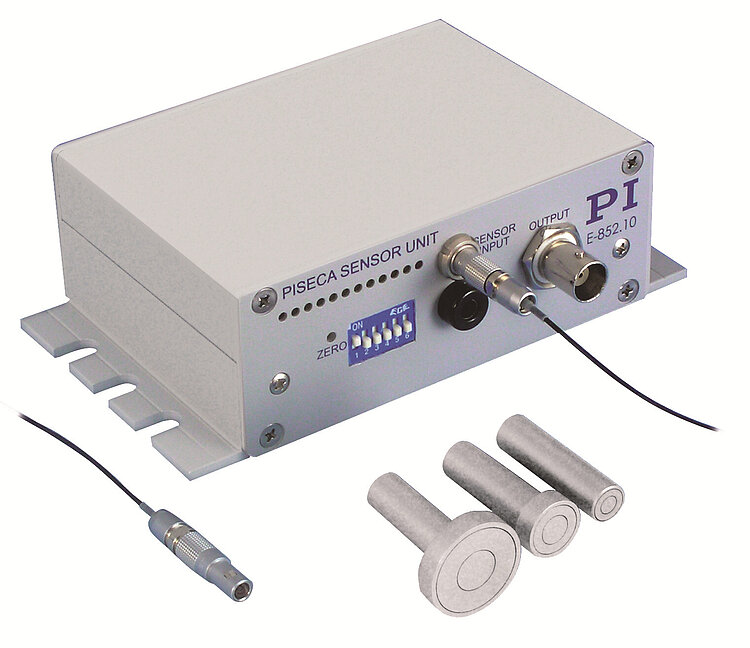

E-852 PISeca信号调节器
用于电容式单板传感器
- 用于PISeca电容式位置传感器的高性价比系统
- ILS电路优化电容式传感器的线性度
- 可选带宽为10赫兹至高达10千赫兹
- 可选量程
- LED条形量程显示可实现简易集成
- 用于多通道应用的外同步
E-852 PISeca信号调节器
产品描述
规格
下载
报价/订购
规格
规格
电气性能 | E-852.10 | E-852.10A1 |
---|---|---|
输出电压 | -10至10 伏/-5至5伏/0至10 伏(可选) | -10至10 伏/-5至5伏/0至10 伏(可选) |
输出信号 | 1 kΩ / 1 nF | 1千欧/1纳法 |
电源电压 | ±15 伏(125毫安),5 伏(20 毫安) | ±15 伏(220毫安),5 伏(20 毫安) |
静态分辨率** | <量程的0.001%(均方根) | <量程的0.001%(均方根) |
动态分辨率** | <量程的0.002%(均方根) | <量程的0.002%(均方根) |
噪声因数*** | 0.14ppm/√赫兹 | 0.14ppm/√赫兹 |

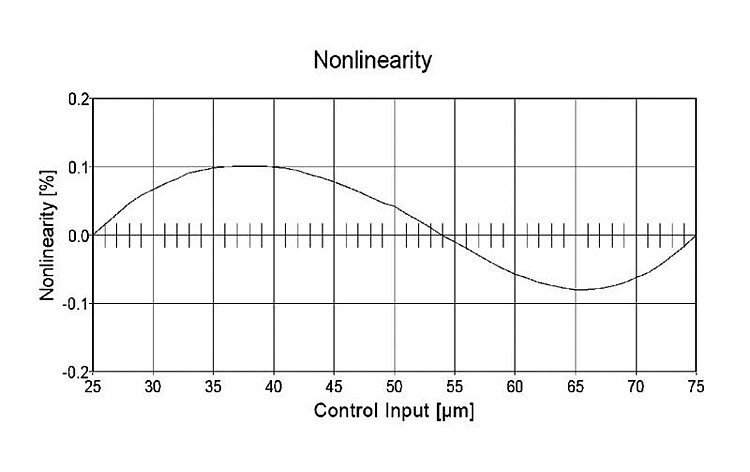

标称量程内的线性 | <0.1%(D-510.020:<0.2%) | <0.1%(D-510.020:<0.2%) |
其他 | E-852.10 | E-852.10A1 |
---|---|---|
工作温度范围 | 5到40°C | 5至40°C |
质量 | 评估电控:0.355 千克 电源适配器E-852.PS2:0.55 千克 | 评估电控:0.355 千克 电源适配器E-852.PS2:0.55 千克 信号放大器:0.076 千克 |

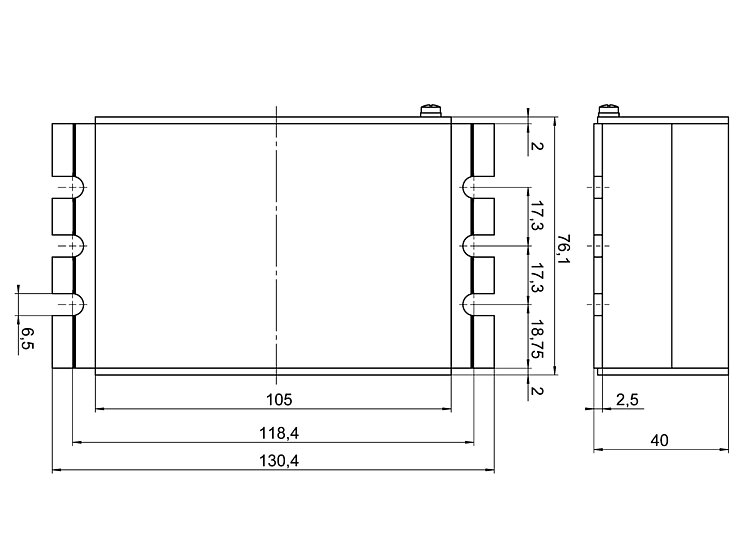

尺寸 | 评估电控:80 毫米 × 130 毫米 × 40 毫米 电源适配器E-852.PS2:146 毫米 × 76 毫米 × 43 毫米 | 评估电控:80 毫米 × 130 毫米 × 40 毫米 电源适配器E-852.PS2:146 毫米 × 76 毫米 × 43 毫米 信号放大器:55 毫米 × 70 毫米 × 20 毫米 |
目标接地器 | 用于4毫米弹簧夹连接器的插座 | 用于4毫米弹簧夹连接器的插座 |
*扩展因子适用于各D-510传感器探头的标称量程
**静态:带宽为10赫兹,动态:带宽为10千赫兹,电缆长度为1米
***规格,单位为百万分之一,适用于标称量程
