P-15x.xxH PICA Shear促动器

带内孔的紧凑型多轴促动器

单轴和多轴版本
行程达10 × 10 × 10微米
超高可靠性：>10⁹次循环
皮米级分辨率
交货期短

报价/订购

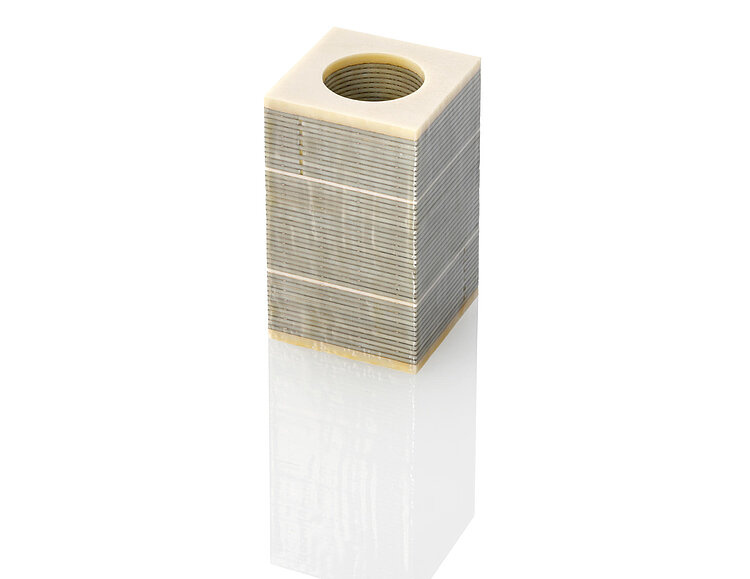

PICA ShearP-1xx.xx和P-1xx.xxH促动器（带内孔）。A、B、L参见数据表。尺寸单位为毫米。轴和电线的数量取决于类型。

用于PICA切变促动器的轴和电缆分配。GND：0 伏，+：±250 伏。

切变运动原理。L指行程。

工作电压为-250至250 伏。侧向位移基于压电剪切效应。优异的动态性，对电功率要求十分低。

不带内孔或适用于低温和超高真空环境达10^-9百帕的版本。

压电陶瓷材料
非磁性版本
工作电压范围，位移，层厚度，横截面尺寸
负载能力，力量生成
机械接口：平面型、球型、金属、陶瓷、玻璃、蓝宝石等。
超级严苛的长度公差

工业和科研
低温/真空版本，真空可达10^-9百帕
扫描应用
显微镜
精密机械部件
切换应用

下载数据表转到规格报价/订购

数据表

版本/日期

2026-03-03

pdf - 292 KB

版本/日期

2026-03-03

pdf - 291 KB

版本/日期

2018-05-14

pdf - 721 KB

下载

	主动轴	行程	表面A × B / 内径	长度L	最大切变负荷	轴向刚性	电容	轴向谐振频率
		微米	毫米	毫米	牛	牛/微米	毫微法	千赫兹
P-151.03H	X	3*	16 × 16 / 10	5.5	200	870	30	210
P-151.05H	X	5	16 × 16 / 10	7.5	200	640	49	155
P-151.10H	X	10	16 × 16 / 10	12	200	400	89	100
P-153.10H	XYZ	10 × 10 × 10	16 × 16 / 10	40	20	120	89 / 89 / 160	30

行程：-250至250伏时，公差为-10/20 %，*±30 %。

长度L：公差为±0.3 毫米

电容：1伏_峰峰、1 千赫兹、室温下测量，公差为±20%。.

轴向谐振频率：1伏_峰峰值、空载、未夹紧时测量。单侧夹紧时数值减半.

压电陶瓷类型：PIC255

标准连接: 聚四氟乙烯绝缘绞线，100 毫米，美国线规为32，直径为0.49 毫米.

工作电压范围：-250至250 伏

工作温度范围：-20 至85 摄氏度

标准机械接口：陶瓷（无源PZT）

外表面：环氧树脂

推荐电控：E-413、E-508。

其他规格可按需提供。

下载数据表转到下载报价/订购

数据表

版本/日期

2026-03-03

pdf - 292 KB

版本/日期

2026-03-03

pdf - 291 KB

版本/日期

2018-05-14

pdf - 721 KB

下载

文件

PICA压电促动器，高达1000 V: PICA Stack, PICA Power, PICA Thru, PICA Shear, Picoactuator®

版本/日期

3.0.0 03/2026

pdf - 176 KB

版本/日期

3.0.0 03/2026

pdf - 180 KB

下载

文件

PICA剪切压电促动器：P-111、P-112、P-121、P-122、P-123、P-141、P-142、P-143、P-151、P-152、P-153、PICA剪切定制产品

版本/日期

1.3.0 2018-12-19

pdf - 2 MB

版本/日期

1.3.0 2018-12-19

pdf - 2 MB

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

P-151.03H

PICA Shear X向压电陶瓷促动器，3微米行程，16 毫米 × 16毫米横截面，内径为10毫米

添加至报价单从报价单移除

P-151.05H

PICA Shear X向压电陶瓷促动器，5微米行程，16 毫米 × 16毫米横截面，内径为10毫米

添加至报价单从报价单移除

P-151.10H

PICA Shear X向压电陶瓷促动器，10微米行程，16 毫米 × 16毫米横截面，内径为10毫米

添加至报价单从报价单移除

P-153.10H

PICA Shear XYZ向压电陶瓷促动器，10 微米 × 10 微米 × 10微米行程，16 毫米 × 16毫米横截面，内径为10毫米

添加至报价单从报价单移除

询问定制设计

点击“报价/订购”

将产品类型添加到报价列表

填写报价单

向PI发送报价需求

我们会尽快与您联系

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

0086 21 518 792 98 info@pi-china.cn

联系我们
