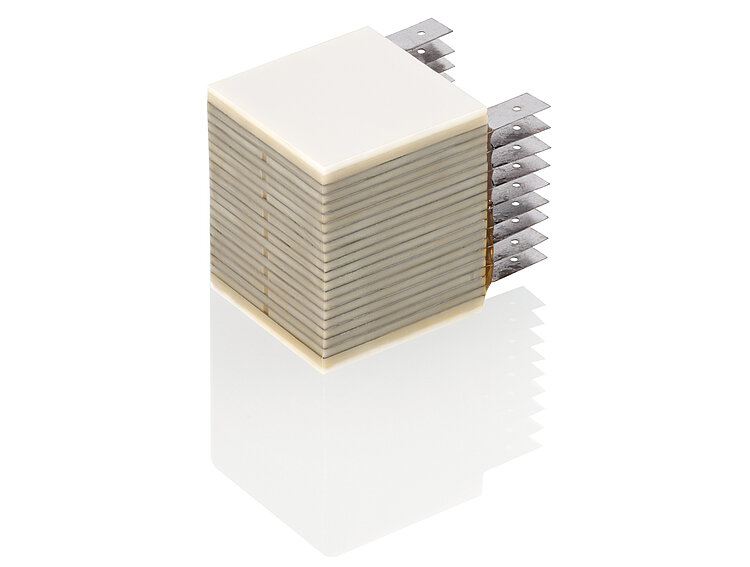

P-1x1.0xT PICA Shear促动器

用于低温和超高真空环境的紧凑型促动器

  • 超高真空兼容至10-9百帕
  • 用于低温环境
  • 超高可靠性:>109次循环
  • 皮米级分辨率
  • 微秒级响应
P-1x1.0xT PICA Shear促动器
产品描述 规格 下载 报价/订购

压电陶瓷切变促动器

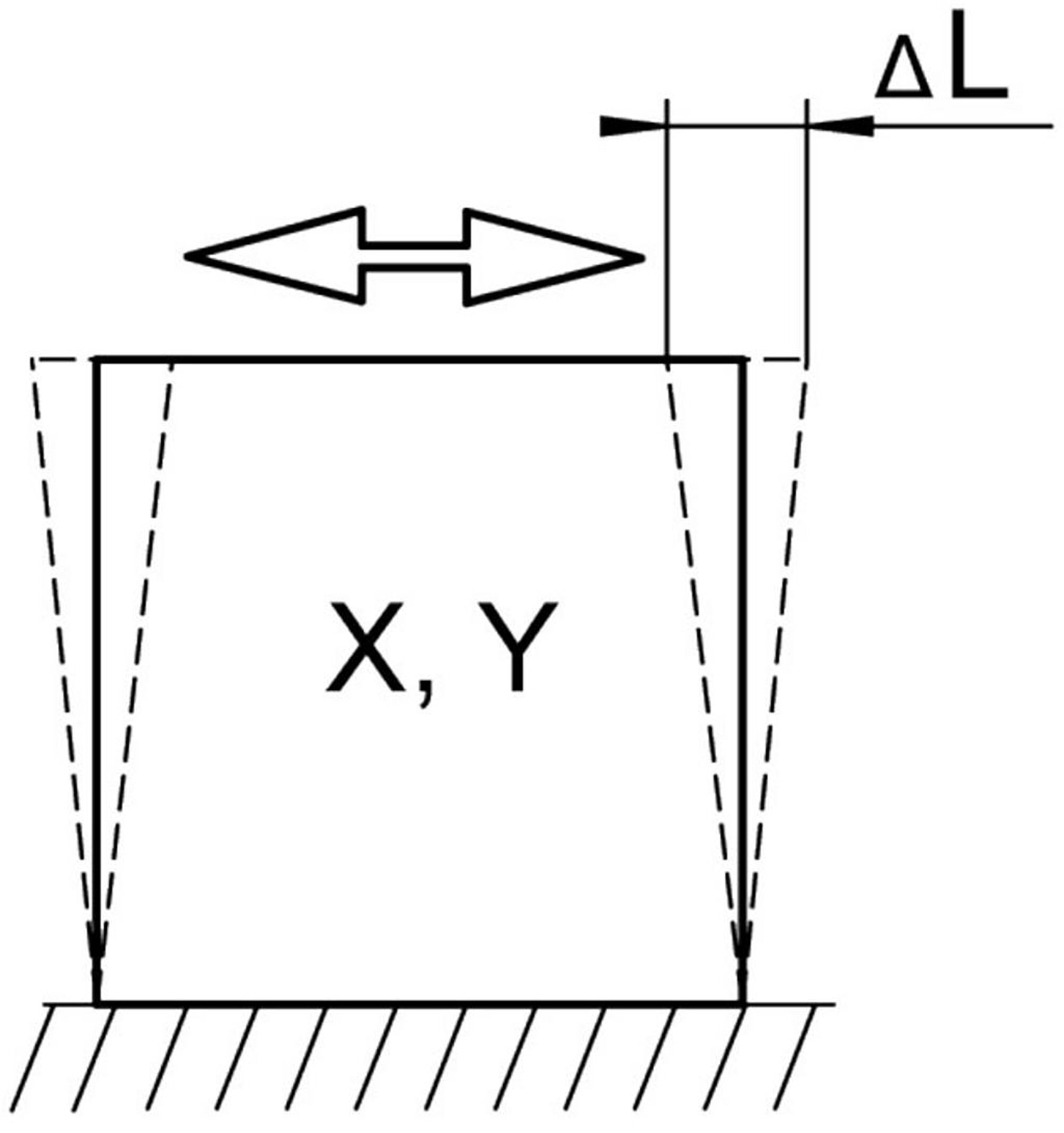

工作电压为-250至250 伏。适用于低温和超高真空环境,真空可达10-9 百帕。侧向位移基于压电剪切效应。优异的动态性,对电功率要求十分低。

变型用于多轴运动,也带内孔。

可能的修改

  • 压电陶瓷材料
  • 非磁性版本
  • 工作电压范围,位移,层厚度,横截面尺寸
  • 负载能力,力量生成
  • 机械接口:平面型、球型、金属、陶瓷、玻璃、蓝宝石等。
  • 超级严苛的长度公差

应用领域

  • 工业和科研
  • 低温/真空环境,真空可达10-9百帕
  • 扫描应用
  • 显微镜
  • 精密机械部件
  • 切换应用



规格

数据表

数据表P-1x1.0xT

版本/日期
2023-12-13
pdf - 466 KB
版本/日期
2023-12-13
pdf - 470 KB
版本/日期
2018-05-14
pdf - 745 KB

下载

数据表

数据表

数据表P-1x1.0xT

版本/日期
2023-12-13
pdf - 466 KB
版本/日期
2023-12-13
pdf - 470 KB
版本/日期
2018-05-14
pdf - 745 KB

文件

文件

简短说明PZ257EK

PICA压电促动器,高达1000 V: P-0xx、P-1xx、P-405, PICA Stack、PICA Power、PICA Thru、PICA Shear、Picoactuator®

版本/日期
3.0.0 04/2021
pdf - 812 KB
版本/日期
3.0.0 04/2021
pdf - 826 KB
文件

用户使用手册PZ252

PICA剪切压电促动器:P-111、P-112、P-121、P-122、P-123、P-141、P-142、P-143、P-151、P-152、P-153、PICA剪切定制产品

版本/日期
1.3.0 2018-12-19
pdf - 2 MB
版本/日期
1.3.0 2018-12-19
pdf - 2 MB

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

P-111.01T
PICA Shear X向压电陶瓷促动器,1微米行程,3 毫米 × 3毫米横截面,真空兼容至10-9百帕,工作温度高 达-269摄氏度
P-111.03T
PICA Shear X向压电陶瓷促动器,3微米行程,3 毫米 × 3毫米横截面,真空兼容至10-9百帕,工作温度高 达-269摄氏度
P-121.01T
PICA Shear X向压电陶瓷促动器,1微米行程,5 毫米 × 5 毫米横截面,真空兼容至10-9百帕,工作温度高 达-269摄氏度
P-121.03T
PICA Shear X向压电陶瓷促动器,3微米行程,5 毫米 × 5毫米横截面,真空兼容至10-9百帕,工作温度高 达-269摄氏度
