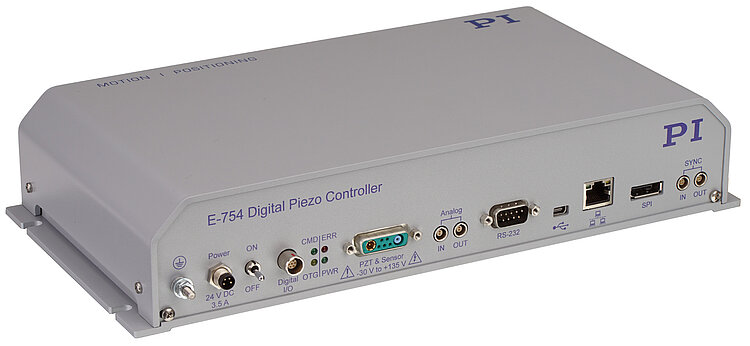

E-754 数字式压电控制器

  • 新一代数字控制器提供更高灵活性、精确度和速度
  • 将校准数据从平台ID芯片上自动载入,实现控制器和机械部件的互换性
  • 模拟输入和输出
  • 数字式输入/输出线路实现任务激活
  • 大量软件包
  • 带电容式传感器用于纳米定位系统
E-754 数字式压电控制器
产品描述 规格 下载 报价/订购

数字线性化可实现最高精度

基于高阶多项式的线性化算法利用电容式传感器将线性误差减小至0.01 %以下, 这通常比传统控制器好10倍。

对于以扫描应用为典型的快速周期性运动中,利用动态数字线性化(DDL,E-710.SCN)可将跟踪精度提高三倍。

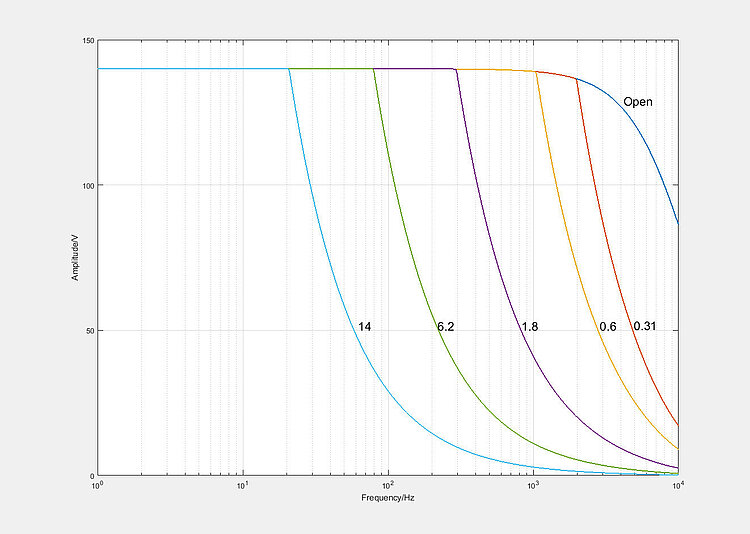

用于动态应用的高速度和高带宽

高分辨率数模转换器和高性能电压放大器使该控制器特别适用于高动态操作。传感器采样率为50赫兹的高速处理器可确保稳定时间达毫秒级或更低。

用于多种应用的灵活定制

对于配备ID芯片、采用数字电控进行校准的PI纳米级定位系统,ID芯片包含机械部件的校准和伺服控制参数。控制器可以“智能地”读取数据,使自己自动适应已连接的机械部件,因此,更换系统部件后无需重新校准。

集成的波形发生器可以保存和输出周期运动轨迹。预配置的正弦和三角形波形用于帮助用户定义曲线,但用户也可自定义波形。

扩展功能

强大的宏指令语言。非易失宏存储,例如可利用自动运行宏实现独立功能。数据记录器。操作中的参数改变。广泛的软件支持,例如用于LabVIEW、用于Windows和Linux的共享库.

规格

数据表

数据表E-754

版本/日期
2020-10-07
pdf - 677 KB
版本/日期
2020-10-07
pdf - 685 KB
版本/日期
2020-10-07
pdf - 783 KB

下载

数据表

数据表

数据表E-754

版本/日期
2020-10-07
pdf - 677 KB
版本/日期
2020-10-07
pdf - 685 KB
版本/日期
2020-10-07
pdf - 783 KB

文件

文件

Technical Note A000T0074

Guide to Grounding and Shielding

版本/日期
2018-11-22
pdf - 120 KB
版本/日期
2018-11-22
pdf - 125 KB
文件

设计说明E754T0001

E-754高速单通道数字压电控制器

版本/日期
2023-08-15
pdf - 11 MB
English
文件

指令使用手册PZ283E

用于E-754高速单轴数字压电控制器的GCS指令

版本/日期
1.1.0 2019-07-01
pdf - 875 KB
English

软件档案

软件档案

PI Software Suite C-990.CD1

版本/日期
2.9.0.5, 2024-10
zip - 801 MB

常规软件文档

常规软件文档

User Manual A000T0075

Implementing a C-887 PI Controller in TwinCAT 3.1

版本/日期
2024-06-05
pdf - 1 MB
常规软件文档

Software Manual SM159

版本/日期
2021-09-07
pdf - 923 KB
版本/日期
2021-09-07
pdf - 947 KB
常规软件文档

软件使用手册SM157

PIPython - 使用Python编程PI控制器

版本/日期
2024-07-09
pdf - 2 MB
版本/日期
2024-07-09
pdf - 2 MB
常规软件文档

软件使用手册SM151

PI GCS DLL

版本/日期
2024-06-07
pdf - 3 MB
English
常规软件文档

软件使用手册SM155

PI MATLAB驱动器GCS 2.0

版本/日期
1.2.0 2019-03-22
pdf - 1 MB
版本/日期
1.2.0 2019-03-22
pdf - 1 MB
常规软件文档

软件使用手册SM148

PIMikroMove

版本/日期
2024-10-23
pdf - 6 MB
English
常规软件文档

User Manual A000T0028

Updating PI Software with PIUpdateFinder

版本/日期
2024-06-04
pdf - 416 KB
版本/日期
2024-06-04
pdf - 422 KB
常规软件文档

软件使用手册SM146

GCS阵列数据格式

版本/日期
1.2.1
pdf - 153 KB
English
常规软件文档

Software Manual SM158

PI GCS2 Driver Library for NI LabVIEW

版本/日期
7.0.1 2021-03-03
pdf - 3 MB
English
常规软件文档

Technical Note A000T0089

PI Software on ARM-Based Platforms

版本/日期
2023-05-08
pdf - 276 KB
常规软件文档

User Manual SM164E

Updating controller firmware with PIFirmwareManager

版本/日期
12.12.2023 1.0.0
pdf - 819 KB
English

报价/订购

就所需数量、价格和供货周期请求免费报价或描述您所需的改型。

询问定制设计!

询问工程师

通过电子邮件或电话从当地PI销售工程师处快速获取解答。

兼容产品 兼容配件 相关控制器
