N-470.11V
PiezoMike线性促动器；压电惯性驱动器；行程7mm；M10×1螺纹；进给力22N；最大速度2.4mm/min；真空兼容，最高可达10-6hPa；电缆长度1m

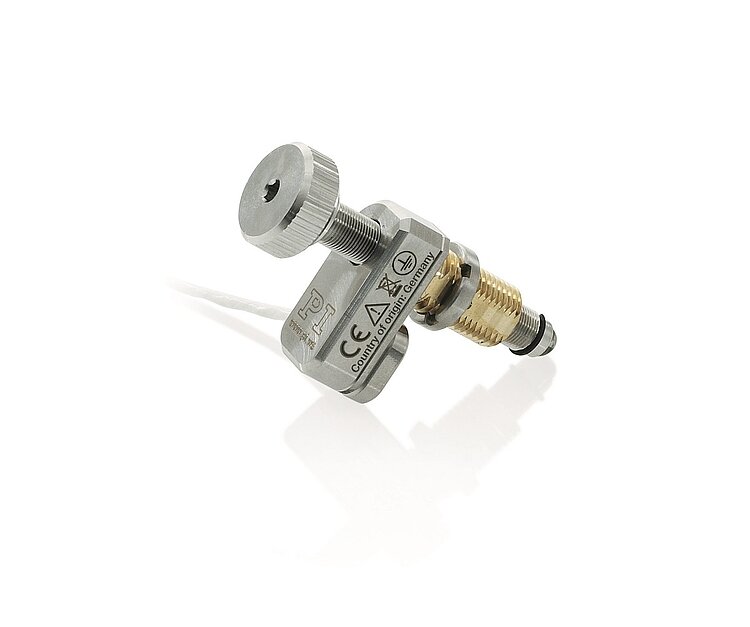

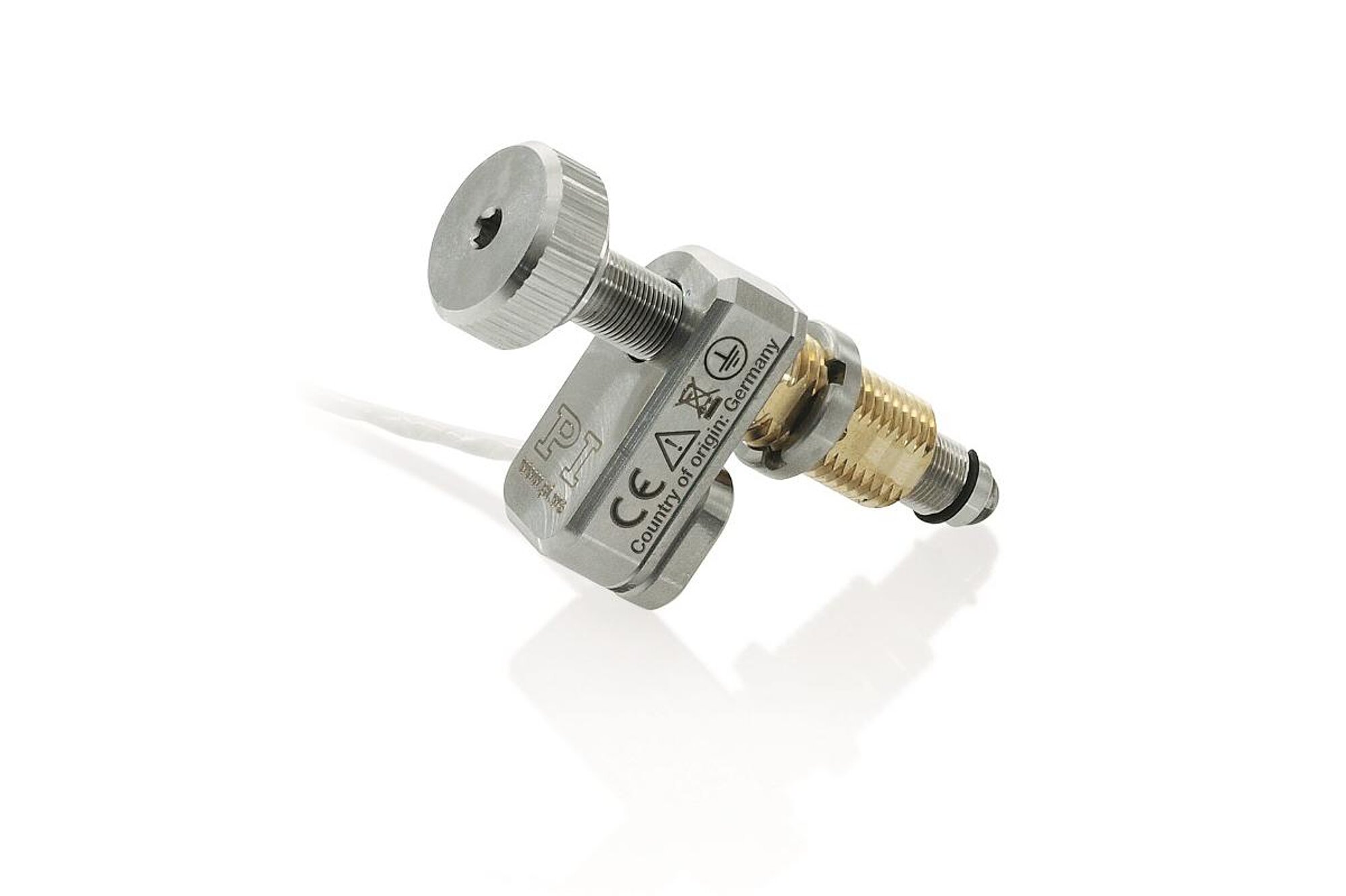

N-470.V PiezoMike线性促动器
小尺寸，高驱动力，稳定定位，真空达10-6hPa
- 保持力100N
- 步长为20nm
- 行程7mm至13mm
- 紧凑型设计
- 进给力22N
- 使用寿命>50,000,000步

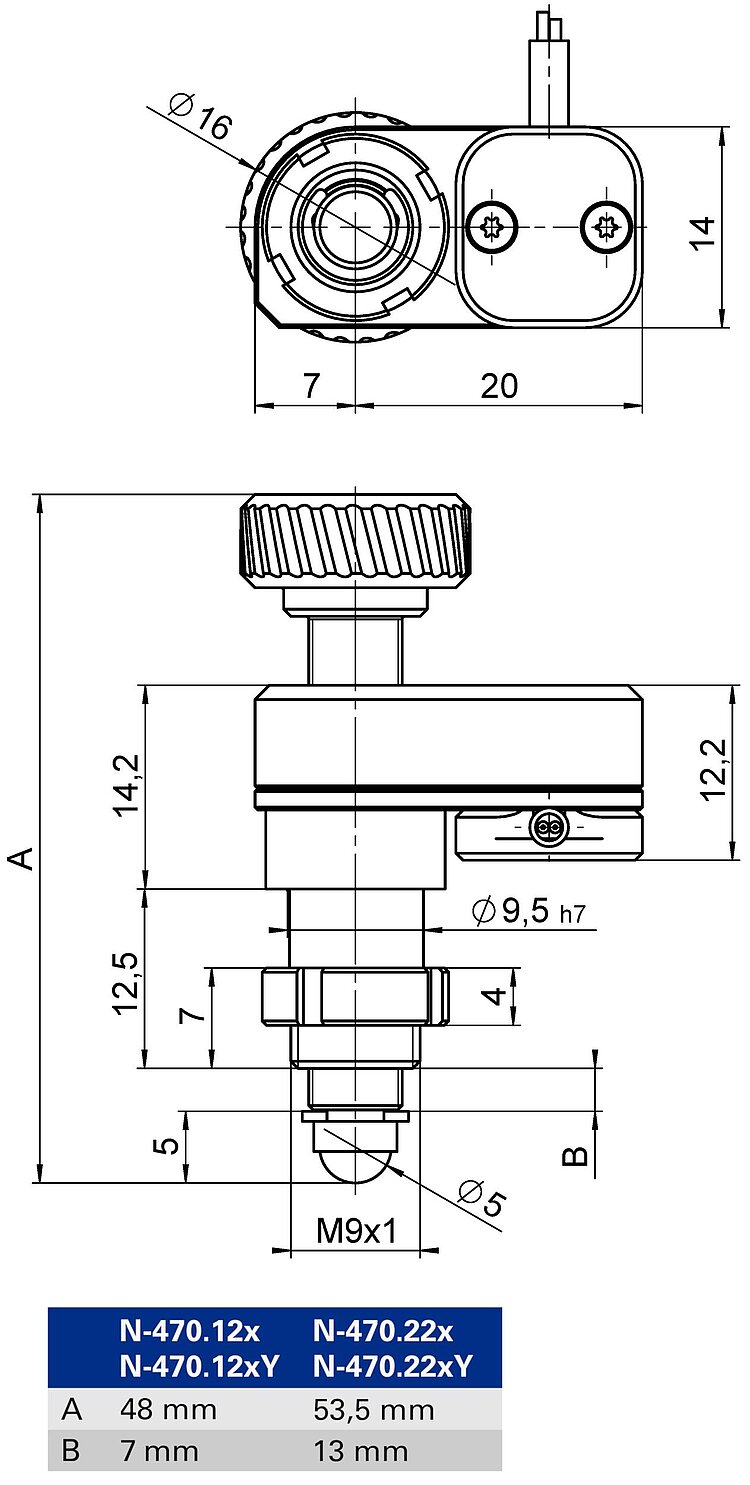

N-470（带夹紧螺栓），尺寸单位为mm。 请注意，在图中使用逗号而非小数点。

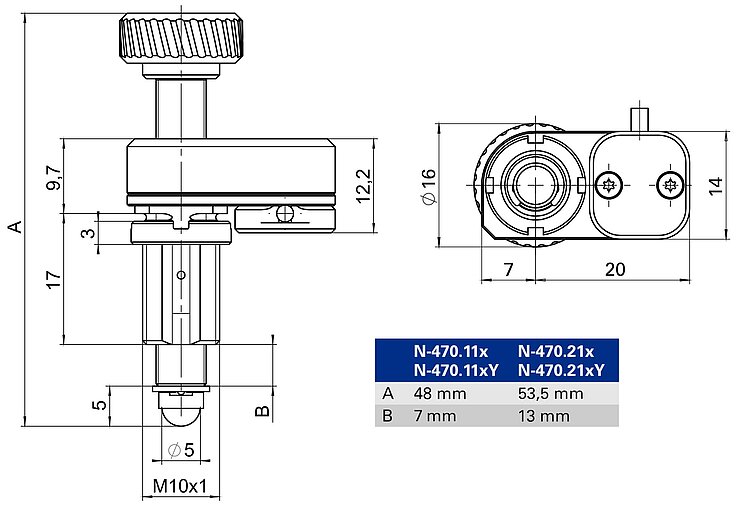

N-470（带安装螺纹），尺寸单位为mm。 请注意，在图中使用逗号而非小数点。
N-470.V PiezoMike线性促动器
产品描述
规格
下载
报价/订购
规格
规格
选择行程范围：
| 运动 | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | 公差 |
|---|---|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | X | X | |
| X向的行程 | 7 mm | 7 mm | 7 mm | 13 mm | 13 mm | 13 mm | |
| X向的最大速度，空载 | 2.4 mm/min | 2.4 mm/min | 2.4 mm/min | 2.4 mm/min | 2.4 mm/min | 2.4 mm/min | |
| 定位 | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | 公差 |
| 分步模式下的增量运动 | 20 nm | 20 nm | 20 nm | 20 nm | 20 nm | 20 nm | |
| 全步模式下的步长 | 50 nm | 50 nm | 50 nm | 50 nm | 50 nm | 50 nm | |
| 驱动性能 | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | 公差 |
| 驱动类型 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | |
| 工作电压，峰峰值 | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | |
| 最大功耗 | 5 W | 5 W | 5 W | 5 W | 5 W | 5 W | |
| X向的正向运动的驱动力 | 22 N | 22 N | 22 N | 22 N | 22 N | 22 N | max. |
| 连续运行期间的最大工作频率 | 200 Hz | 200 Hz | 200 Hz | 200 Hz | 200 Hz | 200 Hz | |
| 短期最大工作频率 | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | |
| 机械性能 | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | 公差 |
| X向的刚性 | 15 N/µm | 15 N/µm | 15 N/µm | 15 N/µm | 15 N/µm | 15 N/µm | ±10 % |
| Y向的允许推力 | 1 N | 1 N | 1 N | 1 N | 1 N | 1 N | max. |
| X向的保持力，被动 | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | min. |
| 总质量 | 80 g | 80 g | 80 g | 85 g | 85 g | 85 g | |
| 材料 | 丝杠：不锈钢。 外壳：不锈钢。 | 丝杠：不锈钢。 外壳：不锈钢。 | 丝杠：不锈钢。 外壳：不锈钢。 | 丝杠：不锈钢。 外壳：不锈钢。 | 丝杠：不锈钢。 外壳：不锈钢。 | 丝杠：不锈钢。 外壳：不锈钢。 | |
| 机械接口 | M10×1安装螺纹 | M10×1安装螺纹 | 9.5mm夹紧螺栓 | M10×1安装螺纹 | M10×1安装螺纹 | 9.5mm夹紧螺栓 | |
| 其他 | N-470.11V | N-470.11VY | N-470.12V | N-470.21V | N-470.21VY | N-470.22V | 公差 |
| 工作温度范围 | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | |
| 真空等级 | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | |
| 接头 | 裸绞线 | 裸绞线 | 裸绞线 | 裸绞线 | 裸绞线 | 裸绞线 | |
| 电缆长度 | 1 m | 1 m | 1 m | 1 m | 1 m | 1 m | |
| 推荐控制器/驱动器 | E-872.401 | E-872.401 | E-872.401 | E-872.401 | E-872.401 | E-872.401 |
X向上的最大速度，空载：不适用于连续运行（请参见用户手册）。
电缆长度/连接器：促动器引出1m连接电缆，电缆末端为裸线；另配2m连接电缆，从裸线至3针LEMO连接器。
咨询定制版本。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
下载
产品注解
产品注解
Product Change Notification N-47x.xxx
版本/日期
2020-05-20
pdf - 225 KB
English
数据表
文件
3D模型
3D模型
3-D模型N-470.12VY
版本/日期
2021-07-13
zip - 383 KB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
N-470.11VY
PiezoMike线性促动器；压电惯性驱动器；行程7mm；M10×1螺纹；进给力22N；最大速度2.4mm/min；真空兼容，最高可达10-6hPa；电缆长度1m；弯曲电缆出口
N-470.12V
PiezoMike线性促动器；压电惯性驱动器；行程7mm；9.5mm（0.375"）夹紧螺栓；进给力22N；最大速度2.4mm/min；真空兼容，最高可达10-6hPa；电缆长度1m
N-470.21V
PiezoMike线性促动器；压电惯性驱动器；行程13mm；M10×1螺纹；进给力22N；最大速度2.4mm/min；真空兼容，最高可达10-6hPa；电缆长度1m
N-470.21VY
PiezoMike线性促动器；压电惯性驱动器；行程13mm；M10×1螺纹；进给力22N；最大速度2.4mm/min；真空兼容，最高可达10-6hPa；电缆长度1m；弯曲电缆出口
N-470.22V
PiezoMike线性促动器；压电惯性驱动器；行程13mm；9.5mm（0.375"）夹紧螺栓；进给力22N；最大速度2.4mm/min；真空兼容，最高可达10-6hPa；电缆长度1m
