N-472.110
闭环PiezoMike线性促动器；压电惯性驱动器；行程为7mm；M10×1螺纹；进给力为22N；最大速度为2mm/min；电缆长度为2m

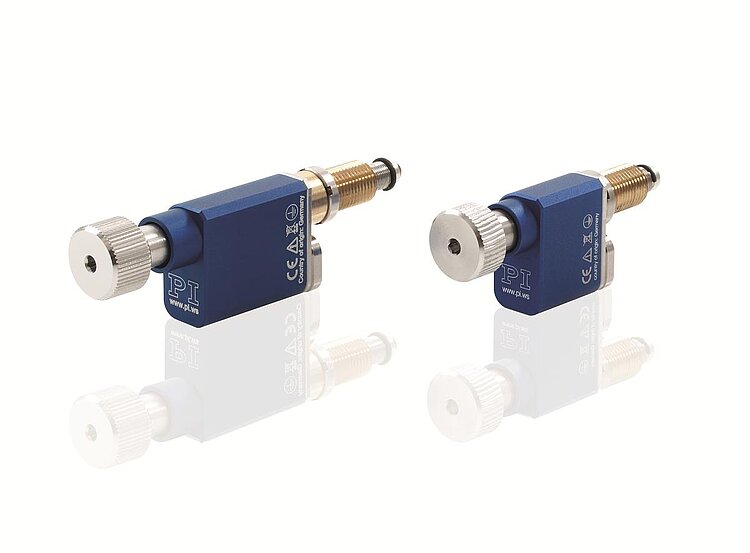

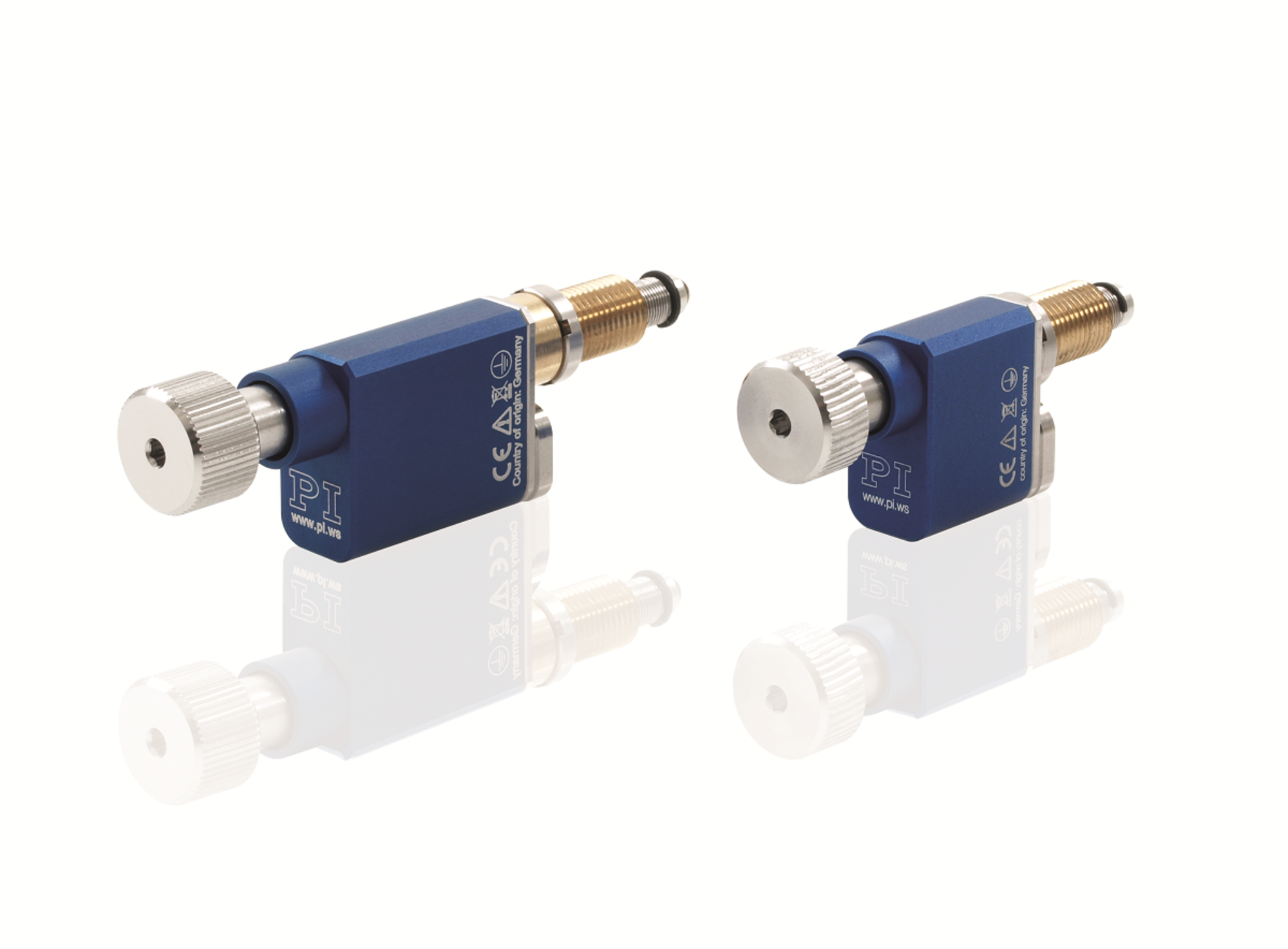

N-472 PiezoMike线性促动器
带用于闭环操作的位置传感器
- 高稳定性，保持力高达100N
- 即使闭环控制打开了，静止状态下也可自锁
- 设计紧凑且带集成增量编码器
- 进给力为22N
- 在普通环境条件下，使用寿命>10亿步；在真空条件下，使用寿命>5千万步

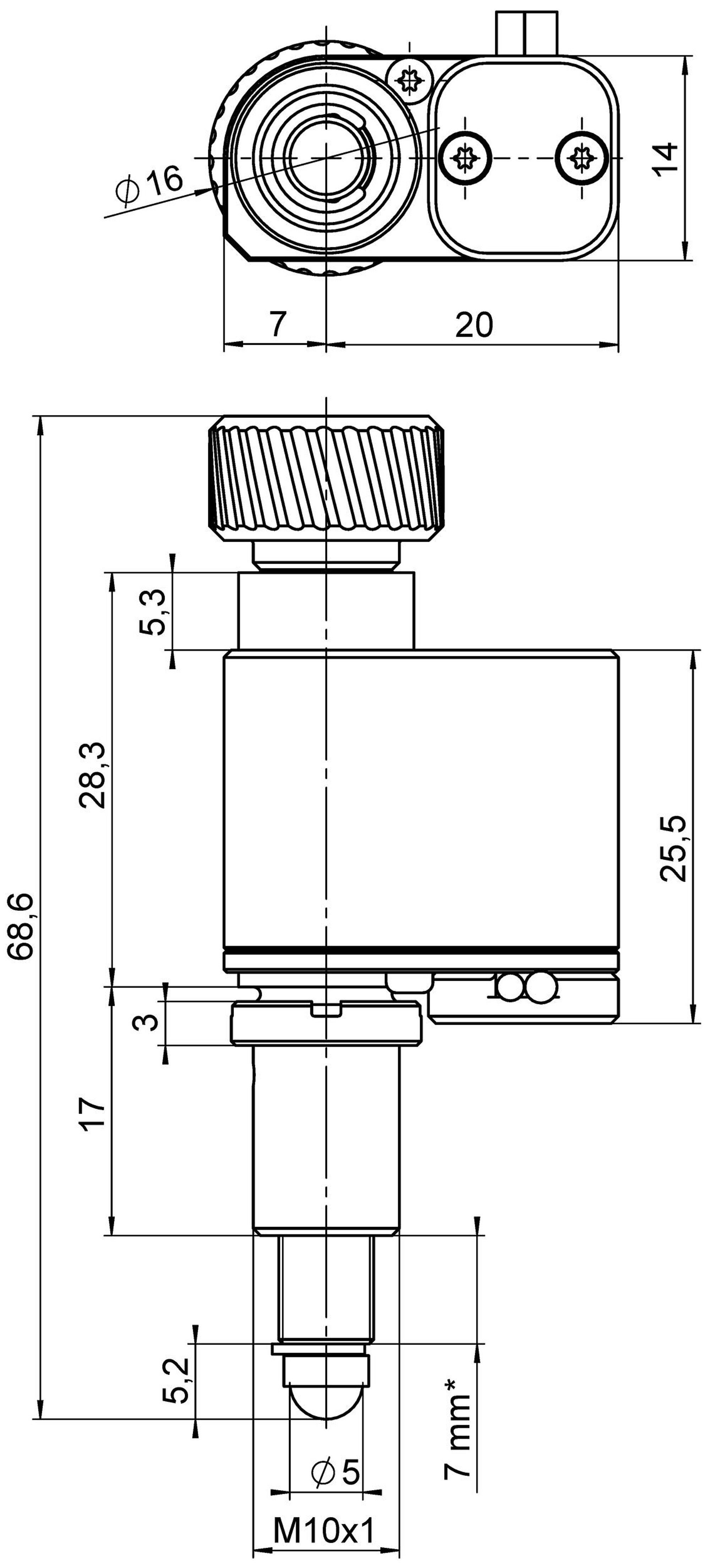

带M10x1螺纹的N-472.11x(x)，尺寸单位为mm。 请注意，在图中使用逗号代表小数点。 （* 行程）

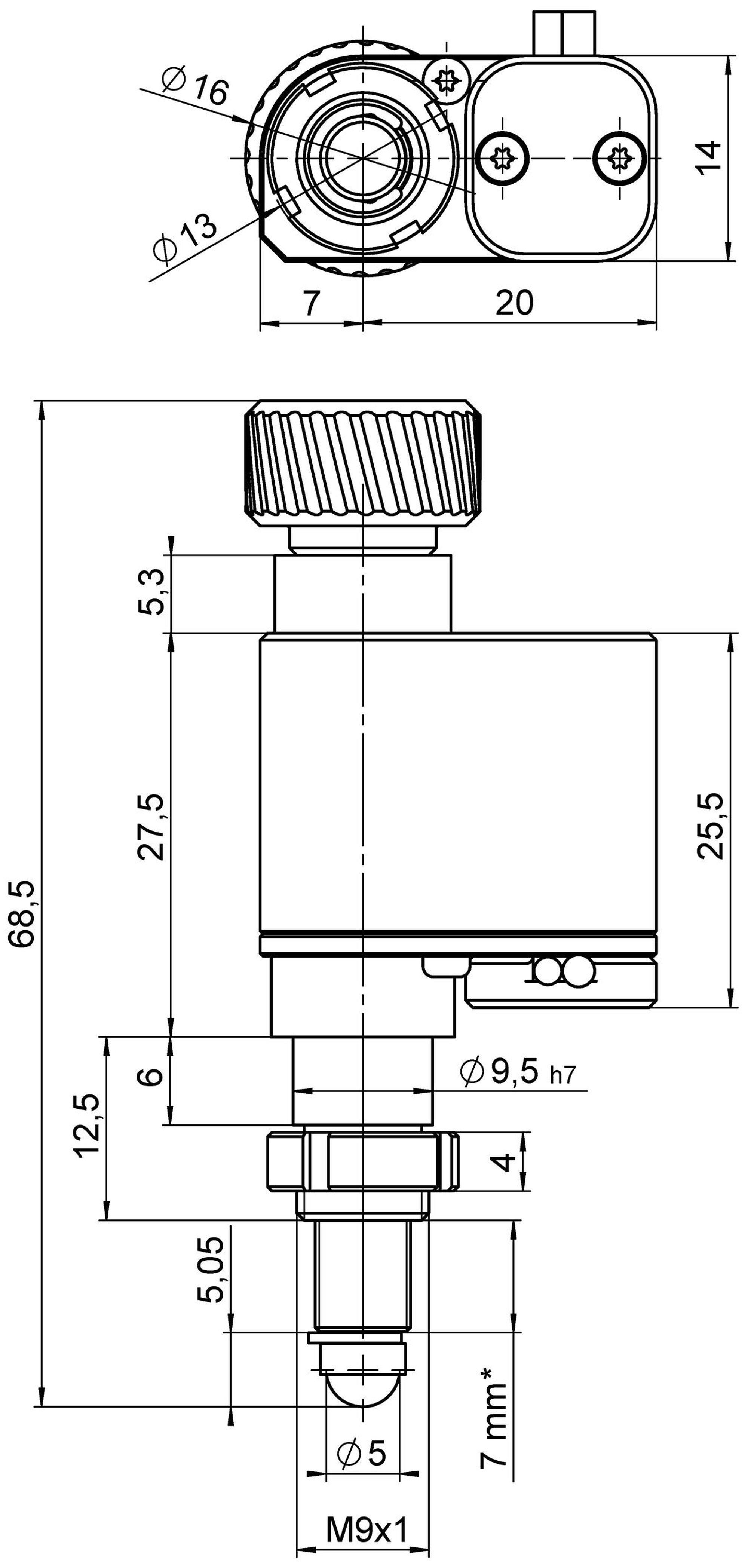

带夹紧螺栓的N-472.12x(x)，尺寸单位为mm。 请注意，在图中使用逗号代表小数点。 （* 行程）
N-472 PiezoMike线性促动器
产品描述
规格
下载
报价/订购
规格
规格
选择行程范围：
| 运动 | N-472.110 | N-472.110Y | N-472.11V | N-472.120 | N-472.120Y | N-472.12V | 公差 |
|---|---|---|---|---|---|---|---|
| 主动轴 | X | X | X | X | X | X | |
| X向上的行程 | 7 mm | 7 mm | 7 mm | 7 mm | 7 mm | 7 mm | |
| X向上的最大速度，空载 | 2 mm/min | 2 mm/min | 2 mm/min | 2 mm/min | 2 mm/min | 2 mm/min | |
| X向上的线性误差 | 0.3 % | 0.3 % | 0.3 % | 0.3 % | 0.3 % | 0.3 % | typ. |
| 定位 | N-472.110 | N-472.110Y | N-472.11V | N-472.120 | N-472.120Y | N-472.12V | 公差 |
| X向上的最小位移 | 50 nm | 50 nm | 50 nm | 50 nm | 50 nm | 50 nm | typ. |
| X向上的单向重复精度 | ± 200 nm | ± 200 nm | ± 200 nm | ± 200 nm | ± 200 nm | ± 200 nm | typ. |
| 集成传感器 | 增量角度测量系统 | 增量角度测量系统 | 增量角度测量系统 | 增量角度测量系统 | 增量角度测量系统 | 增量角度测量系统 | |
| 传感器信号 | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | 正弦/余弦，1Vpp | |
| 驱动性能 | N-472.110 | N-472.110Y | N-472.11V | N-472.120 | N-472.120Y | N-472.12V | 公差 |
| 驱动类型 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | |
| 工作电压，峰峰值 | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | |
| 最大功耗 | 5 W | 5 W | 5 W | 5 W | 5 W | 5 W | |
| X向上的正向运动的驱动力 | 22 N | 22 N | 22 N | 22 N | 22 N | 22 N | max. |
| 连续运行期间的最大工作频率 | 400 Hz | 400 Hz | 200 Hz | 400 Hz | 400 Hz | 200 Hz | |
| 短期最大工作频率 | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | 2000 Hz | |
| 机械性能 | N-472.110 | N-472.110Y | N-472.11V | N-472.120 | N-472.120Y | N-472.12V | 公差 |
| X向上的保持力，被动 | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | min. |
| 总质量 | 200 g | 200 g | 250 g | 200 g | 200 g | 250 g | |
| 材料 | 螺丝：不锈钢；外壳：铝，青铜 | 螺丝：不锈钢；外壳：铝，青铜 | 螺丝：不锈钢；外壳：铝，青铜 | 螺丝：不锈钢；外壳：铝，青铜 | 螺丝：不锈钢；外壳：铝，青铜 | 螺丝：不锈钢；外壳：铝，青铜 | |
| 机械接口 | M10×1安装螺纹 | M10×1安装螺纹 | M10×1安装螺纹 | 9.5mm夹紧螺栓 | 9.5mm夹紧螺栓 | 9.5mm夹紧螺栓 | |
| 其他 | N-472.110 | N-472.110Y | N-472.11V | N-472.120 | N-472.120Y | N-472.12V | 公差 |
| 工作温度范围 | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | |
| 真空等级 | — | — | 10⁻⁶ ǀ hPa | — | — | 10⁻⁶ ǀ hPa | |
| 连接器 | D-sub 15针（公头） | D-sub 15针（公头） | D-sub 15针（公头） | D-sub 15针（公头） | D-sub 15针（公头） | D-sub 15针（公头） | |
| 电缆长度 | 2 m | 2 m | 1 m | 2 m | 2 m | 1 m | |
| 推荐控制器/驱动器 | E-873.1AT | E-873.1AT | E-873.1AT | E-873.1AT | E-873.1AT | E-873.1AT |
最大速度不适用于连续操作（请参见用户手册）
线性误差：20N预载，全行程测量，温度漂移补偿。
单向重复精度/最小位移：20N预载，100µm行程处测量，温度漂移补偿
真空兼容型的电缆长度：促动器上有1m连接电缆，电缆末端为绞线；2m独立连接电缆，D-sub 15针连接器（公）连接绞线。
询问定制版本。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
