N-480.205CV
带PiezoMike线性促动器的运动反射镜底座；压电惯性驱动器；旋转角度16°×16°（θX×θY）；闭合框架；适用于1/2''光学元件；真空兼容至10-6hPa；电缆长度1m

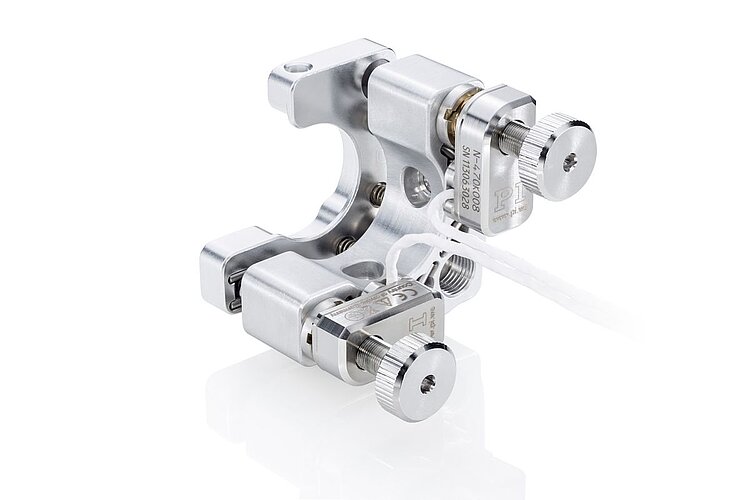

N-480 高精度运动反射镜底座
配N-470 PiezoMike线性促动器
- 高稳定性
- 用于直径为0.5"、1"或2"的光学元件
- 步长0.3µrad或0.5µrad
- 在普通环境条件下，使用寿命>10亿步；在真空条件下，使用寿命>5千万步
- 真空兼容至10^-6hPa

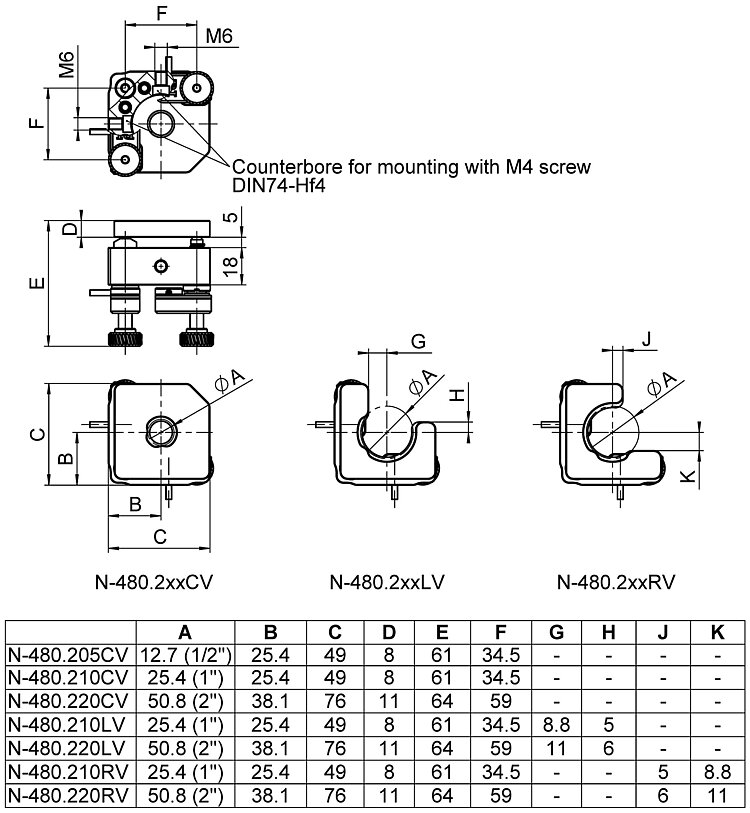

N-480.2xxxx，尺寸单位为mm
N-480 高精度运动反射镜底座
产品描述
规格
下载
报价/订购

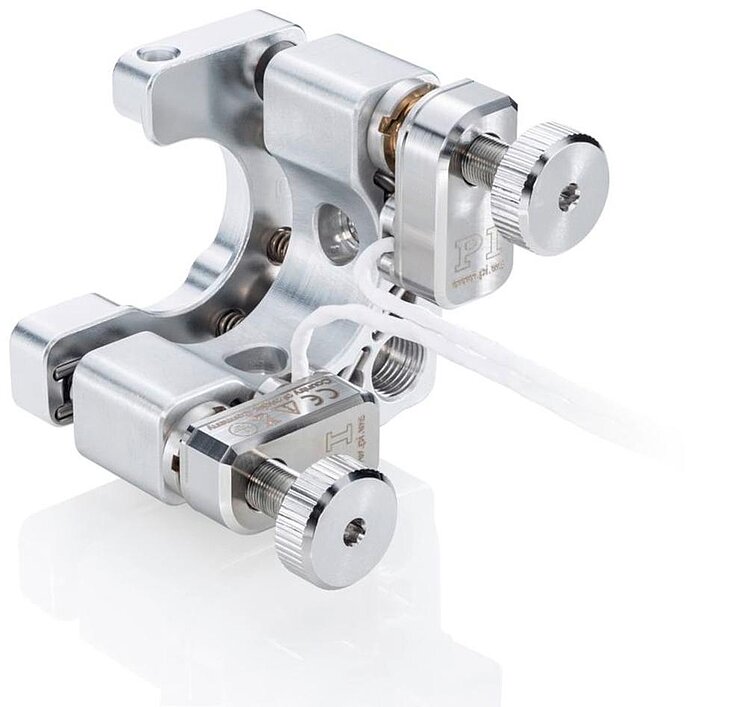

带压电电机的运动反射镜底座
N-480系列小型电动运动反射镜底座配备了PI高精度PiezoMike电机，可在两个倾斜轴（θX和θY）上实现低至0.3µrad步长的超高分辨率角度调整。 适用于直径为0.5''、1''和2''的反射镜及光学元件。 高精度PiezoMike电机可通过计算机进行控制，即使在断电状态下也能保持位置的高稳定性。 N-480双轴光学运动底座亦支持手动调整。 此类俯仰/偏转反射镜底座常用于光学研究、激光束控制及光束传输系统。 针对高速激光束偏转，PI提供压电柔性铰链偏转镜及音圈偏转镜。
压电电机
外形紧凑、价格便宜的惯性驱动原理（粘-滑）。 静止状态下，驱动器自锁，无需电流，不产生热量。 其能用较大的力保持住位置。
光学元件的校准
光程的稳定校准。 长期位置稳定性：目标位置上的高稳定性，较长时间停机后仍能可靠启动。 通过将压电陶瓷促动器与机械螺纹平移结合后实现高保持力和高分辨率。 真空兼容，最高可达10-6hPa。
规格
规格
| 运动 | N-480.205CV | N-480.210CV | N-480.210LV | N-480.210RV | N-480.220CV | N-480.220LV | N-480.220RV | 公差 |
|---|---|---|---|---|---|---|---|---|
| 主动轴 | θX ǀ θY | θX ǀ θY | θX ǀ θY | θX ǀ θY | θX ǀ θY | θX ǀ θY | θX ǀ θY | |
| θX向的旋转范围 | 16 ° | 16 ° | 16 ° | 16 ° | 8 ° | 8 ° | 8 ° | |
| θY向的旋转范围 | 16 ° | 16 ° | 16 ° | 16 ° | 8 ° | 8 ° | 8 ° | |
| 定位 | N-480.205CV | N-480.210CV | N-480.210LV | N-480.210RV | N-480.220CV | N-480.220LV | N-480.220RV | 公差 |
| θX向的标称增量运动 | 0.5 µrad | 0.5 µrad | 0.5 µrad | 0.5 µrad | 0.3 µrad | 0.3 µrad | 0.3 µrad | |
| θY向的标称增量运动 | 0.5 µrad | 0.5 µrad | 0.5 µrad | 0.5 µrad | 0.3 µrad | 0.3 µrad | 0.3 µrad | |
| 驱动性能 | N-480.205CV | N-480.210CV | N-480.210LV | N-480.210RV | N-480.220CV | N-480.220LV | N-480.220RV | 公差 |
| 驱动类型 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | 压电惯性驱动器 | |
| 工作电压，峰峰值 | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | 80 V | |
| Z向的正向运动的驱动力 | 22 N | 22 N | 22 N | 22 N | 22 N | 22 N | 22 N | typ. |
| 机械性能 | N-480.205CV | N-480.210CV | N-480.210LV | N-480.210RV | N-480.220CV | N-480.220LV | N-480.220RV | 公差 |
| Z向的保持力，被动 | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | 100 N | min. |
| 总质量 | 220 g | 220 g | 220 g | 220 g | 300 g | 300 g | 300 g | |
| 材料 | 丝杠：不锈钢。 底座：铝。 | 丝杠：不锈钢。 底座：铝。 | 丝杠：不锈钢。 底座：铝。 | 丝杠：不锈钢。 底座：铝。 | 丝杠：不锈钢。 底座：铝。 | 丝杠：不锈钢。 底座：铝。 | 丝杠：不锈钢。 底座：铝。 | |
| 平台版本 | 闭式框架 | 闭式框架 | 左侧开式框架 | 右侧开式框架 | 闭式框架 | 左侧开式框架 | 右侧开式框架 | |
| 其他 | N-480.205CV | N-480.210CV | N-480.210LV | N-480.210RV | N-480.220CV | N-480.220LV | N-480.220RV | 公差 |
| 工作温度范围 | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | 10到40 °C | |
| 真空等级 | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | 10⁻⁶ ǀ hPa | |
| 接头 | LEMO FFA.0S.303.CLAC27 | LEMO FFA.0S.303.CLAC27 | LEMO FFA.0S.303.CLAC27 | LEMO FFA.0S.303.CLAC27 | LEMO FFA.0S.303.CLAC27 | LEMO FFA.0S.303.CLAC27 | LEMO FFA.0S.303.CLAC27 | |
| 电缆长度 | 1 m | 1 m | 1 m | 1 m | 1 m | 1 m | 1 m | |
| 推荐控制器/驱动器 | E-872.401 | E-872.401 | E-872.401 | E-872.401 | E-872.401 | E-872.401 | E-872.401 |
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
