PL088.30
PICMA®芯片小型压电陶瓷促动器，行程为2.2微米，10毫米 × 10毫米 × 2毫米

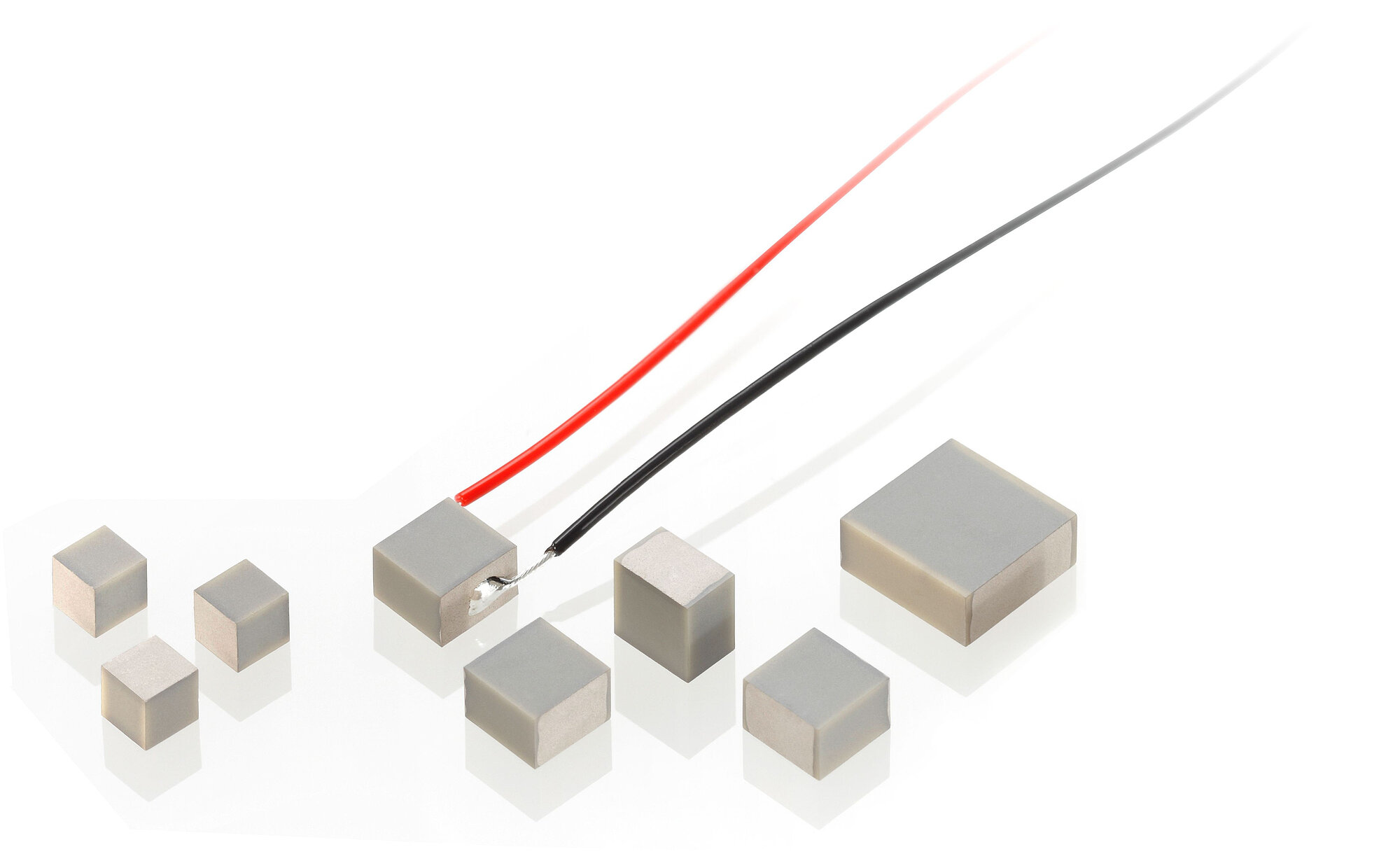

PL0xx PICMA®芯片促动器
小型多层压电陶瓷促动器
- 超长使用寿命
- 超紧凑型：可达2毫米 × 2毫米 × 2毫米
- 非常适用于动态操作
- 微秒级响应
- 亚纳米级分辨率
[Translate to Chinese:] On request PICMA® Chip piezo actuators can be manufactured with ceramic-insulated inner hole (left) or with precision-ground ceramic end plates (right)
PL0xx PICMA®芯片促动器
产品描述
规格
下载
报价/订购
规格
行程：0至100伏时，公差为±20%。这些数值指的是自由部件，若部件用胶粘上时，数值可能更小。
闭锁力：0至100伏时。
电容：公差为±20%，1伏峰峰、1千赫兹、室温下测量。
轴向谐振频率：1伏峰峰、卸下，松下。单侧夹紧时数值减半。侧向谐振频率可能比轴向谐振频率低，取决于安装情况。
压电陶瓷类型：PIC252。
标准连接：可软焊触点。对于可选配的聚四氟乙烯绝缘导线，100毫米，美国线规为32，直径为0.49毫米，将订购编号扩展号改成1（如PL022.31）。
工作电压：-20至100伏。
工作温度范围：-40至150摄氏度。
动态操作的推荐预载：15兆帕。
恒力的最大预载：30兆帕。
询问定制设计！
下载
数据表
文件
文件
用户使用手册PZ265
PL022 / PL033 / PL055 / PL088 PICMA®芯片小型多层压电陶瓷促动器；PD161圆形PICMA®芯片小型多层压电陶瓷促动器；PD050 / PD080 / PD120 / PD150 / PD160带内孔的圆形PICMA®芯片小型多层压电陶瓷促动器
版本/日期
1.1.0 2021-09-27
pdf - 2 MB
版本/日期
1.1.0 2021-09-27
pdf - 2 MB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
PICMA®芯片促动器
PL055.30
PICMA®芯片小型压电陶瓷促动器，行程为2.2微米，5毫米 × 5毫米 × 2毫米
PL033.30
PICMA®芯片小型压电陶瓷促动器，行程为2.2微米，3毫米 × 3毫米 × 2毫米
PL022.30
PICMA®芯片小型压电陶瓷促动器，行程为2.2微米，2毫米 × 2毫米 × 2毫米
PICMA®芯片促动器，聚四氟乙烯绝缘导线，100毫米，美国线规为32，直径为0.49毫米
PL088.31
PICMA®芯片小型压电陶瓷促动器，行程为2.2微米，10毫米 × 10毫米 × 2毫米，导线
PL055.31
PICMA®芯片小型压电陶瓷促动器，行程为2.2微米，5毫米 × 5毫米 × 2毫米，导线
PL033.31
PICMA®芯片小型压电陶瓷促动器，行程为2.2微米，3毫米 × 3毫米 × 2毫米，导线
PL022.31
PICMA®芯片小型压电陶瓷促动器，行程为2.2微米，2毫米 × 2毫米 × 2毫米，导线
询问定制设计！
