P-080.310
PICMA Stack多层环形促动器；PICMA压电促动器驱动；5.5µm行程范围（开环）；8mm × 4.4mm × 8.5mm（外径 × 内径 × 长度）；800N进给力；真空兼容至10-9hPa；可焊接触点

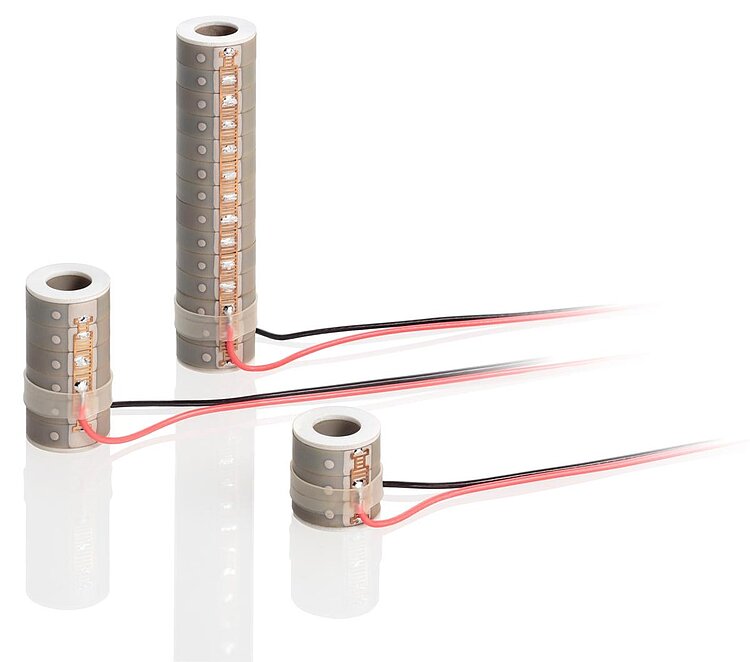

P-080 PICMA Stack多层环状促动器
带内孔
- 内孔用于预载或在光学应用中作为孔径使用
- 超长使用寿命
- 非常适用于动态运行模式
- 微秒级响应
- 亚纳米级分辨率
- 特高真空兼容至10-9hPa
P-080 PICMA Stack多层环状促动器
产品描述
规格
下载
报价/订购
规格
规格
| 运动 | P-080.310 | P-080.311 | P-080.340 | P-080.341 | P-080.390 | P-080.391 | 公差 |
|---|---|---|---|---|---|---|---|
| 主动轴 | Z | Z | Z | Z | Z | Z | |
| Z向的开环行程，电压0至100V | 5.5 µm | 5.5 µm | 11 µm | 11 µm | 25 µm | 25 µm | |
| 驱动性能 | P-080.310 | P-080.311 | P-080.340 | P-080.341 | P-080.390 | P-080.391 | 公差 |
| 促动器类型 | 线性促动器 | 线性促动器 | 线性促动器 | 线性促动器 | 线性促动器 | 线性促动器 | |
| 驱动类型 | PICMA堆叠 | PICMA堆叠 | PICMA堆叠 | PICMA堆叠 | PICMA堆叠 | PICMA堆叠 | |
| 工作电压 | -20至100 V | -20至100 V | -20至100 V | -20至100 V | -20至100 V | -20至100 V | |
| Z向的电容 | 0.86 µF | 0.86 µF | 1.7 µF | 1.7 µF | 4 µF | 4 µF | ±20 % |
| 机械性能 | P-080.310 | P-080.311 | P-080.340 | P-080.341 | P-080.390 | P-080.391 | 公差 |
| Z向的刚性 | 145 N/µm | 145 N/µm | 75 N/µm | 75 N/µm | 34 N/µm | 34 N/µm | |
| Z向的谐振频率，空载 | 135 kHz | 135 kHz | 85 kHz | 85 kHz | 40 kHz | 40 kHz | ±20 % |
| Z向的闭锁力 | 800 N | 800 N | 825 N | 825 N | 850 N | 850 N | ±20 % |
| 动态操作的推荐预载 | 15 MPa | 15 MPa | 15 MPa | 15 MPa | 15 MPa | 15 MPa | |
| 恒力的最大预载 | 30 MPa | 30 MPa | 30 MPa | 30 MPa | 30 MPa | 30 MPa | |
| 横截面 | 环状 | 环状 | 环状 | 环状 | 环状 | 环状 | |
| 材料 | 压电陶瓷。 陶瓷和Al2O3制成的表面。 | 压电陶瓷。 陶瓷和Al2O3制成的表面。 | 压电陶瓷。 陶瓷和Al2O3制成的表面。 | 压电陶瓷。 陶瓷和Al2O3制成的表面。 | 压电陶瓷。 陶瓷和Al2O3制成的表面。 | 压电陶瓷。 陶瓷和Al2O3制成的表面。 | |
| 压电陶瓷材料 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | |

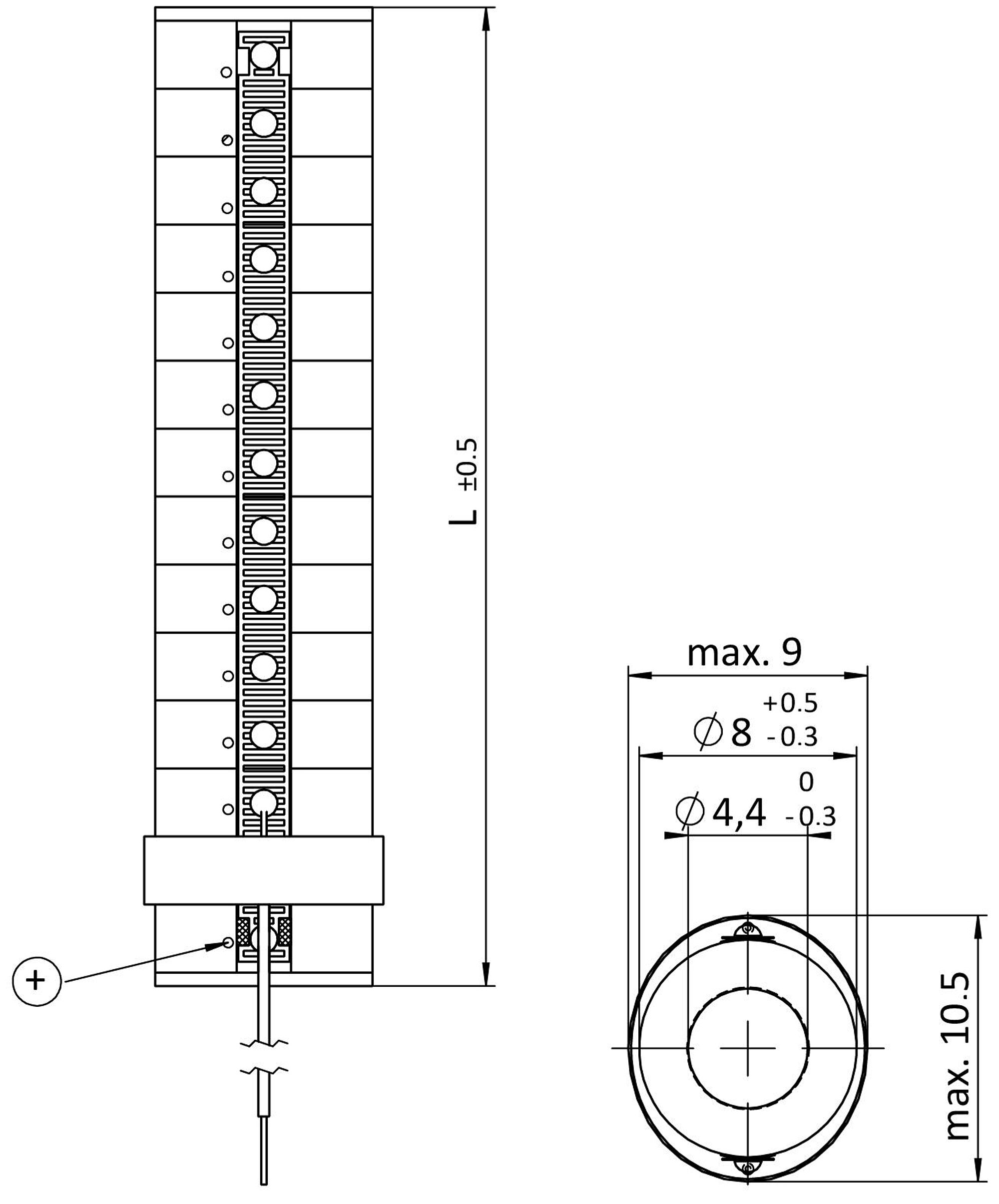

| 长度 | 8.5 mm | 8.5 mm | 16 mm | 16 mm | 36 mm | 36 mm | |
| 外径 | 8 mm | 8 mm | 8 mm | 8 mm | 8 mm | 8 mm | |
| 内径 | 4.4 mm | 4.4 mm | 4.4 mm | 4.4 mm | 4.4 mm | 4.4 mm | |
| 其他 | P-080.310 | P-080.311 | P-080.340 | P-080.341 | P-080.390 | P-080.391 | 公差 |
| 工作温度范围 | -40至150 °C | -40至150 °C | -40至150 °C | -40至150 °C | -40至150 °C | -40至150 °C | |
| 真空等级 | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | 10⁻⁹ ǀ hPa | |
| 接头 | 可焊接触点 | 绞线，聚四氟乙烯绝缘，AWG 30，直径0.61mm | 可焊接触点 | 绞线，聚四氟乙烯绝缘，AWG 30，直径0.61mm | 可焊接触点 | 绞线，聚四氟乙烯绝缘，AWG 30，直径0.61mm | |
| 推荐控制器/驱动器 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | |
| 电缆长度 | — | 0.1 m | — | 0.1 m | — | 0.1 m | ±5 mm |
Z向上的行程，开环：P-080.31x和P-080.34x型号的公差为±20%。 P-080.39x型号的公差为±10%。
Z向上的谐振频率，空载：在1Vpp、未夹紧时测量。 单侧夹紧时数值减半。
Z向上的电容：在1Vpp、1kHz、室温下测量。
所有数据为0至100V时的数值。
咨询定制版本。
PI技术数据是在22±3°C环境温度下定义的。除非有特别说明，所有数值均基于无负载的情况。某些性能参数是相互关联的。“typ.”标识 是指属性的统计平均值，并非承诺每个交付产品均达到该数值。在产品交付前的最后检验中，我们只检测选定的属性，而不是全部属性。请注意，产品的某些特性可能会随着使用时间的增长而逐渐下降。
下载
数据表
文件
文件
用户使用手册PZ259
P-882 – P-888 PICMA Stack多层压电陶瓷促动器，P-080 PICMA Stack多层带内孔环状促动器，P-088 PICMA Stack多层压电陶瓷促动器，圆形截面
版本/日期
2025-12-11
pdf - 4 MB
版本/日期
2025-12-11
pdf - 4 MB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
P-080.311
PICMA Stack多层环形促动器；PICMA压电促动器驱动；5.5µm行程范围（开环）；8mm × 4.4mm × 8.5mm（外径 × 内径 × 长度）；800N进给力；兼容真空至10-9hPa；连接线，PTFE绝缘，AWG 30，Ø 0.61mm；线缆长度0.1m
P-080.340
PICMA Stack多层环形促动器；PICMA压电促动器驱动；11µm行程范围（开环）；8mm × 4.4mm × 16mm（外径 × 内径 × 长度）；825N进给力；真空兼容至10-9hPa；可焊接触点
P-080.341
PICMA Stack多层环形促动器；PICMA压电促动器驱动；11µm行程范围（开环）；8mm × 4.4mm × 16mm（外径 × 内径 × 长）；825N进给力；真空兼容至10-9hPa；连接线，PTFE绝缘，AWG 30，Ø 0.61mm；线长0.1m
P-080.390
PICMA Stack多层环形促动器；PICMA压电促动器驱动；25µm行程范围（开环）；8mm × 4.4mm × 36mm（外径 × 内径 × 长度）；850N进给力；真空兼容至10-9hPa；可焊接触点
P-080.391
PICMA Stack多层环形促动器；PICMA压电促动器驱动；25µm行程范围（开环）；8mm × 4.4mm × 36mm（外径 × 内径 × 长度）；850N进给力；兼容真空至10-9hPa；连接线，PTFE绝缘，AWG 30，Ø 0.61mm；线缆长度0.1m
