PL088.30
PICMA Chip小型压电陶瓷促动器，行程为2.2µm，10mm×10mm×2mm
PICMA Chip 多层促动器
小型多层压电陶瓷促动器
- 使用寿命长
- 紧凑型：可达2mm×2mm×2mm
- 非常适用于动态运行模式
- 微秒级响应时间
- 亚纳米级分辨率
- 超高真空兼容至10-9hPa

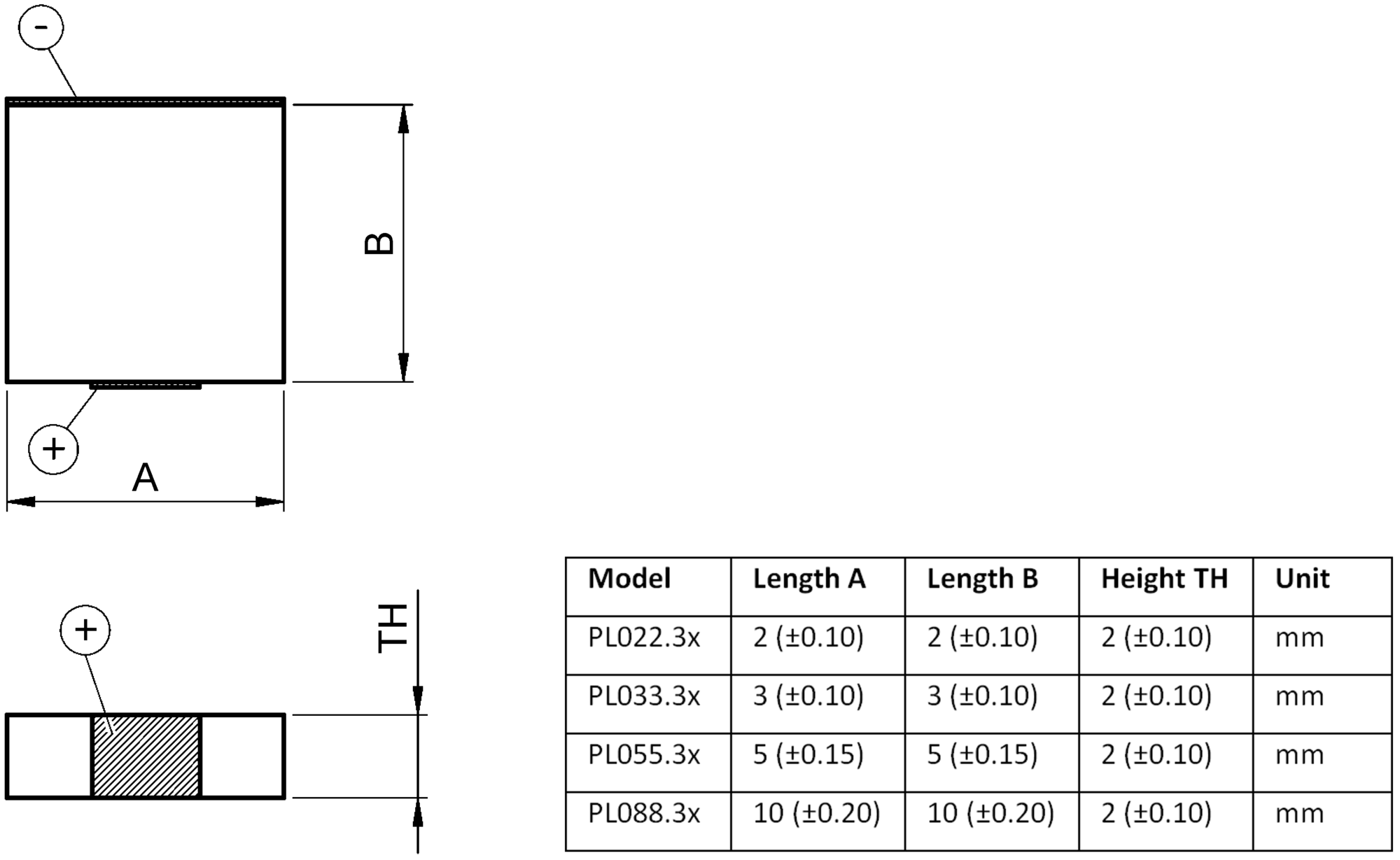

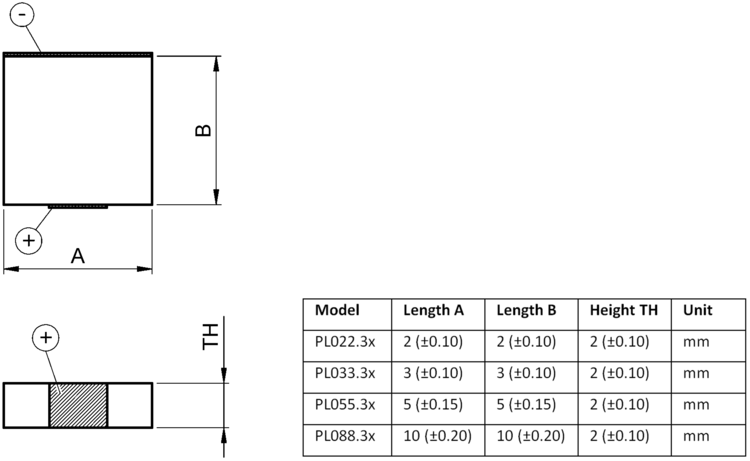

PL0xx： 尺寸

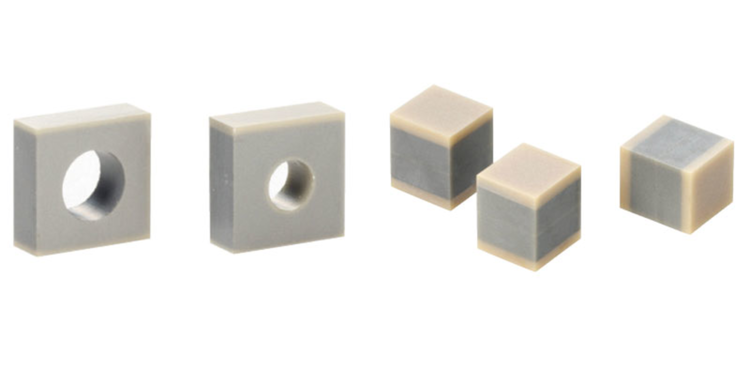

根据要求，PICMA Chip压电陶瓷促动器可制造成带全陶瓷绝缘内孔（左）或带精密研磨陶瓷端板（右）。
PICMA Chip 多层促动器
产品描述
规格
下载
报价/订购
规格
规格
| PL022.3x | PL033.3x | PL055.3x | PL088.3x | 单位 | 公差 | |
|---|---|---|---|---|---|---|
| 边长（A） | 2±0.10 | 3±0.10 | 5±0.15 | 10±0.20 | mm | |
| 边长（B） | 2±0.10 | 3±0.10 | 5±0.15 | 10±0.20 | mm | |
| 高度（TH） | 2±0.10 | 2±0.10 | 2±0.10 | 2±0.10 | mm | |
| 行程* | 2.2 | 2.2 | 2.2 | 2.2 | µm | ±20% |
| 闭锁力** | >120 | >300 | >500 | >2000 | N | |
| 电容*** | 25 | 75 | 250 | 1100 | nF | ±20% |
| 轴向谐振频率**** | >600 | >600 | >600 | >600 | kHz | |
| 压电陶瓷 | PIC252 | PIC252 | PIC252 | PIC252 | ||
| 工作电压范围 | -20至100 | -20至100 | -20至100 | -20至100 | V | |
| 工作温度范围 | -40至150 | -40至150 | -40至150 | -40至150 | °C | |
| 动态运行下的推荐预载 | 15 | 15 | 15 | 15 | MPa | |
| 恒定力下的最大预载 | 30 | 30 | 30 | 30 | MPa | |
| 推荐电控 | E-610、E-617、E-831 | E-610、E-617、E-831 | E-610、E-617、E-831 | E-610、E-617、E-831 |
标准连接： PL0xx.31： PTFE绝缘连接线，兼容超高真空，100mm，AWG32，Ø0.49mm；PL0xx.30：可软焊触点
*0至100V时。 这些数值指的是无连接零部件，若部件用胶水粘上时，数值可能更小。
**0至100V时
***在1V、1kHz、室温下测量
****在1V、空载、未夹紧时测量。 单侧夹紧时数值减半。 根据安装情况，侧向谐振频率可能比轴向谐振频率低。
可按需提供定制版本。
