PD050.31
带内孔的圆形PICMA Chip小型压电陶瓷促动器，2.0µm行程，外径5mm×内径2.5mm×厚2.5mm，连接线
PICMA Chip 圆形多层促动器
带内孔和不带内孔的小型多层压电陶瓷促动器
- 使用寿命长
- 紧凑型：直径小至5mm
- 非常适用于动态运行模式
- 微秒级响应时间
- 亚纳米级分辨率
- 超高真空兼容至10-9hPa

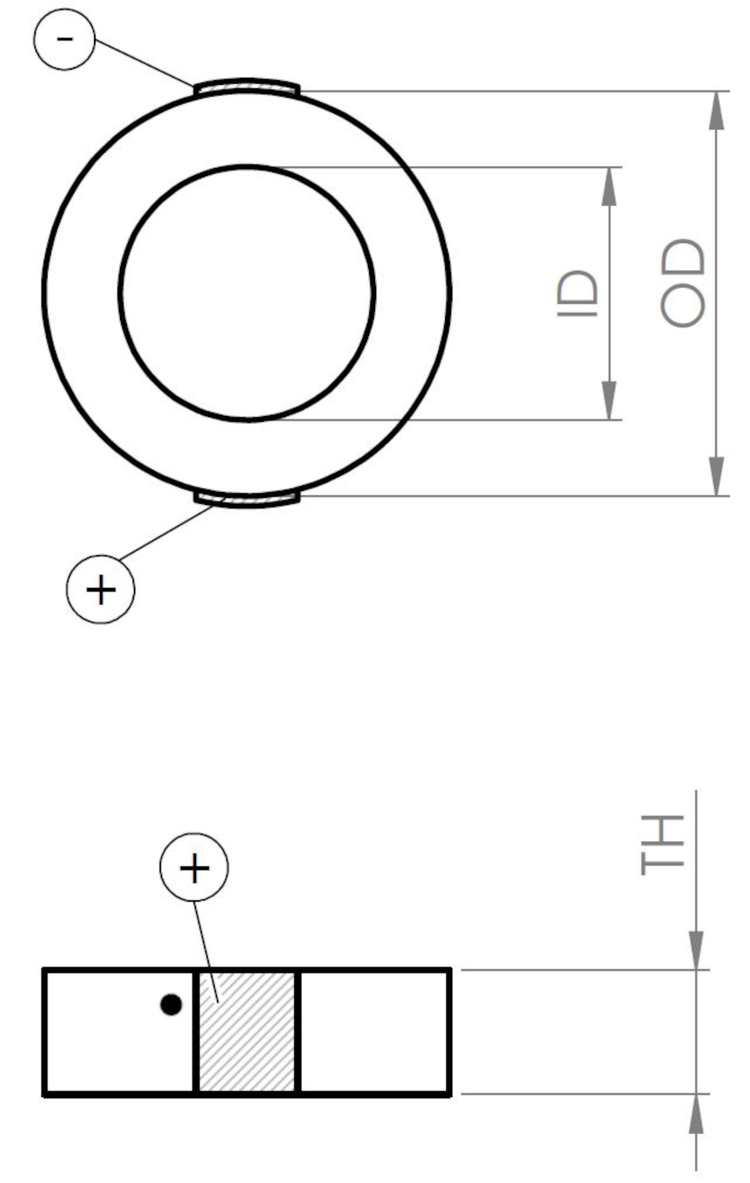

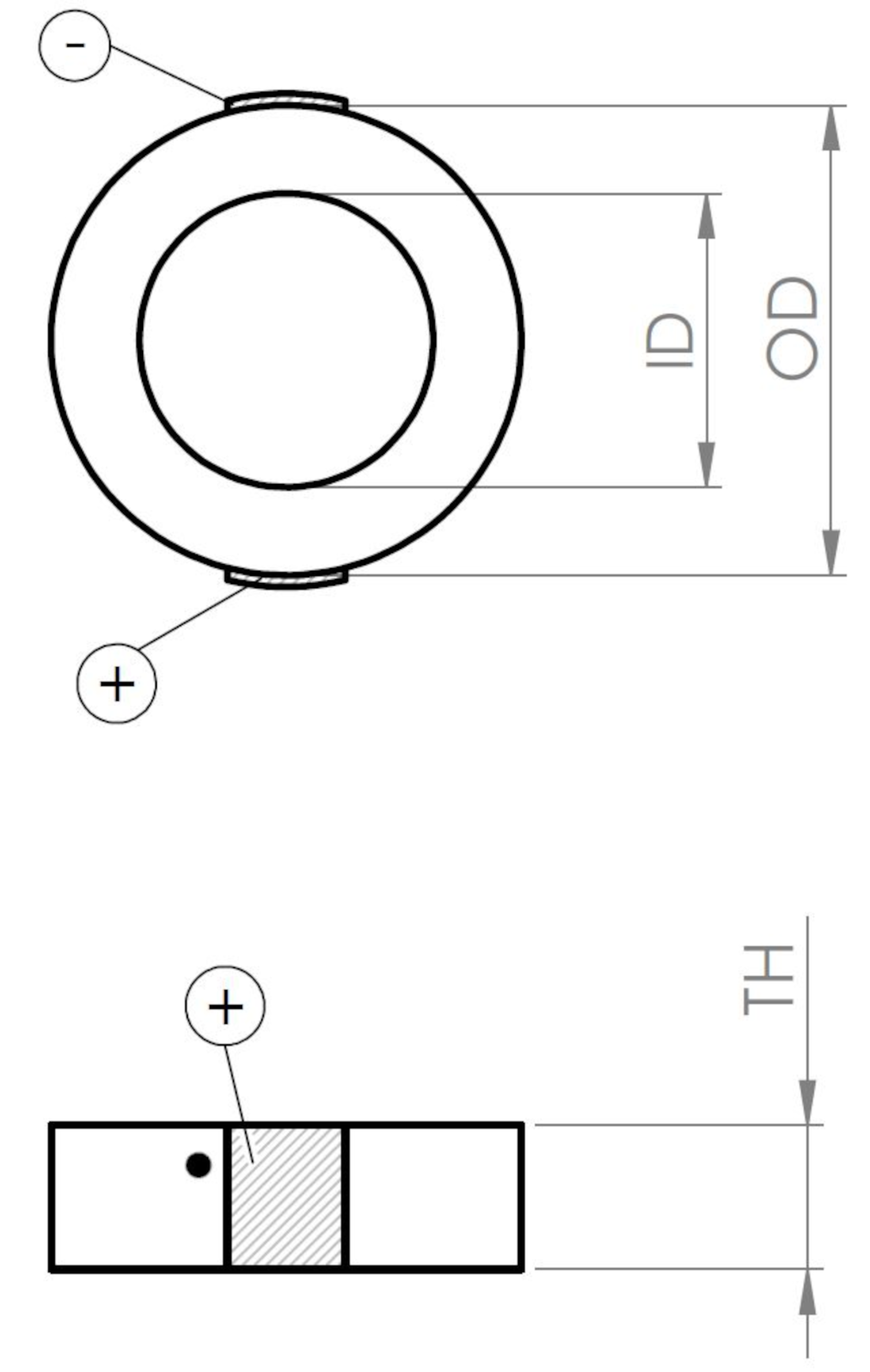

圆形PICMA Chip小型压电陶瓷促动器，研磨端板。 OD、ID、TH见数据表。

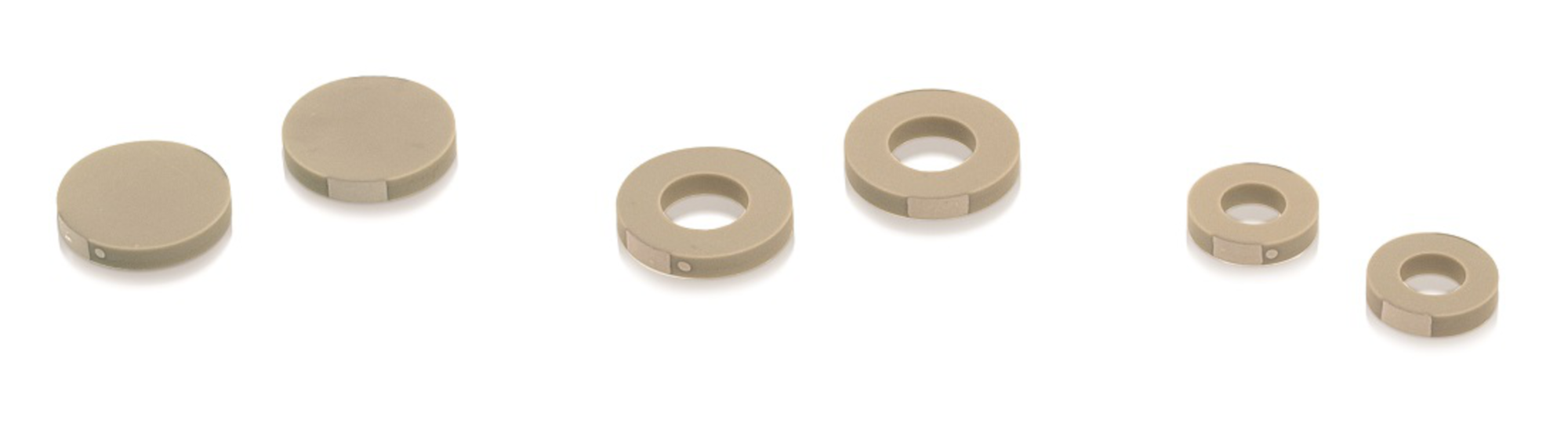

可提供直径达16mm的PICMA Chip环和盘。
根据要求，PICMA Chip压电陶瓷促动器可制造成带全陶瓷绝缘内孔（左）或带精密研磨陶瓷端板（右）。
PICMA Chip 圆形多层促动器
产品描述
规格
下载
报价/订购
规格
规格
| PD050.3x | PD080.3x | PD120.3x | PD150.3x | PD160.3x | PD161.3x | 单位 | 公差 | |
|---|---|---|---|---|---|---|---|---|
| 外径（OD） | 5±0.2 | 8±0.3 | 12±0.4 | 15±0.3 | 16±0.5 | 16±0.5 | mm | |
| 内径（ID） | 2.5±0.15 | 4.5±0.15 | 6±0.2 | 9±0.15 | 8±0.25 | – | mm | |
| 高度（TH） | 2.5±0.05 | 2.5±0.05 | 2.5±0.05 | 2±0.05 | 2.5±0.05 | 2.5±0.05 | mm | |
| 行程* | 1.8 | 2 | 2 | 1.8 | 2 | 2.3 | µm | ±20% |
| 闭锁力** | >400 | >1000 | >2500 | >3300 | >4400 | >6000 | N | |
| 电容*** | 110 | 300 | 900 | 1000 | 1700 | 2400 | nF | ±20% |
| 轴向谐振频率**** | >500 | >500 | >500 | >600 | >500 | >500 | kHz | |
| 压电陶瓷 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | PIC252 | ||
| 工作电压范围 | -20至100 | -20至100 | -20至100 | -20至100 | -20至100 | -20至100 | V | |
| 工作温度范围 | -40至150 | -40至150 | -40至150 | -40至150 | -40至150 | -40至150 | °C | |
| 动态运行下的推荐预载 | 15 | 15 | 15 | 15 | 15 | 15 | MPa | |
| 恒定力下的最大预载 | 30 | 30 | 30 | 30 | 30 | 30 | MPa | |
| 推荐电控 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 | E-610, E-617, E-831, E-836 |
标准连接： PDxxx.31： PTFE绝缘连接线，兼容超高真空，100mm，AWG32，Ø0.49mm；PDxxx.30：可软焊触点
*0至100V时。 这些数值指的是无连接零部件，若部件用胶水粘上时，数值可能更小。
**0至100V时
***在1V、1kHz、室温下测量
****在1V、空载、未夹紧时测量。 单侧夹紧时数值减半。 根据安装情况，侧向谐振频率可能比轴向谐振频率低。
下载
数据表
文件
文件
用户使用手册PZ265
PL022 / PL033 / PL055 / PL088 PICMA芯片小型多层压电陶瓷促动器；PD161圆形PICMA芯片小型多层压电陶瓷促动器；PD050 / PD080 / PD120 / PD150 / PD160带内孔的圆形PICMA芯片小型多层压电陶瓷促动器
版本/日期
1.1.0 2021-09-27
pdf - 2 MB
版本/日期
1.1.0 2021-09-27
pdf - 2 MB
报价/订购
就所需数量、价格和供货周期请求免费报价或描述您所需的改型。
带PTFE绝缘连接线的PICMA Chip促动器
PD080.31
带内孔的圆形PICMA Chip小型压电陶瓷促动器，2.0µm行程，外径8mm×内径4.5mm×厚2.5mm，连接线
PD120.31
带内孔的圆形PICMA Chip小型压电陶瓷促动器，2.0µm行程，外径12mm×内径6mm×厚2.5mm，连接线
PD150.31
带内孔的圆形PICMA Chip小型压电陶瓷促动器，1.8µm行程，外径15mm×内径9mm×厚2mm，连接线
PD160.31
带内孔的圆形PICMA Chip小型压电陶瓷促动器，2.0µm行程，外径16mm×内径8mm×厚2.5mm，连接线
PD161.31
圆形PICMA Chip小型压电陶瓷促动器，2.3µm行程，外径16mm×厚2.5mm，连接线
带可软焊触点的PICMA Stack促动器
PD050.30
带内孔的圆形PICMA Chip小型压电陶瓷促动器，行程为2.0µm，外径5mm×内径2.5mm×厚2.5mm
PD080.30
带内孔的圆形PICMA Chip小型压电陶瓷促动器，行程为2.0µm，外径8mm×内径4.5mm×厚2.5mm
PD120.30
带内孔的圆形PICMA Chip小型压电陶瓷促动器，2.0µm行程，外径12mm×内径6mm×厚2.5mm
PD150.30
带内孔的圆形PICMA Chip小型压电陶瓷促动器，1.8µm行程，外径15mm×内径9mm×厚2mm
PD160.30
带内孔的圆形PICMA Chip小型压电陶瓷促动器，2.0µm行程，外径16mm×内径8mm×厚2.5mm
PD161.30
圆形PICMA Chip小型压电陶瓷促动器，行程为2.3µm，外径16mm×厚2.5mm
