P-111.01
PICA Shear X向压电陶瓷促动器，1 微米行程，3 毫米 × 3毫米横截面

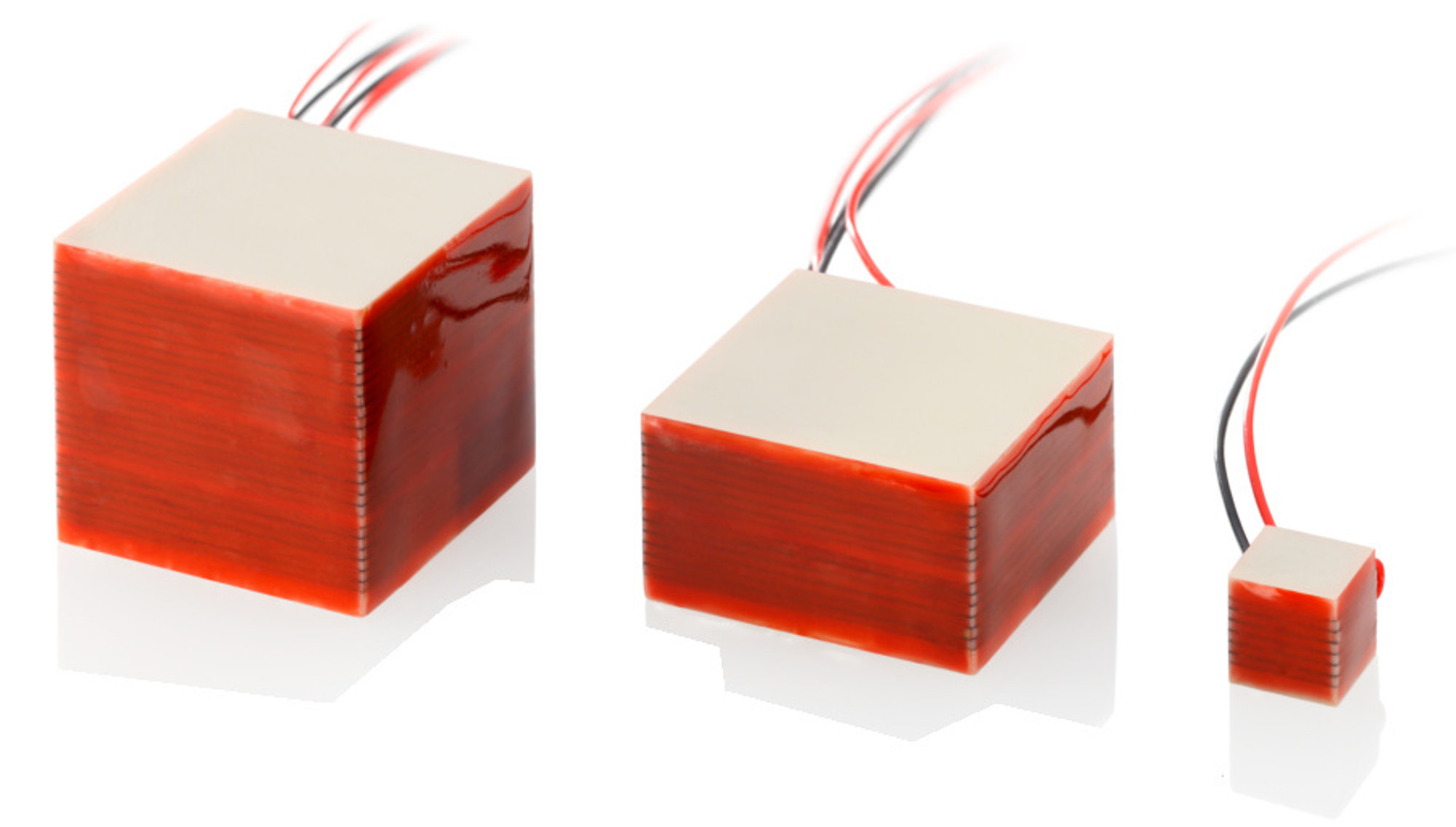

P-111 – P-153 PICA Shear促动器
紧凑型多轴促动器
- 单轴和多轴版本
- 行程达10 × 10 × 10微米
- 超高可靠性：>109次循环
- 皮米级分辨率

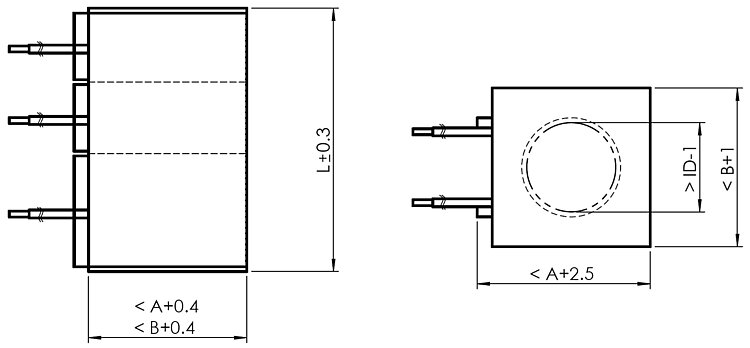

PICA ShearP-1xx.xx和P-1xx.xxH促动器（带内孔）。A、B、L参见数据表。尺寸单位为毫米。轴和电线的数量取决于类型。
用于PICA切变促动器的轴和电缆分配。GND：0 伏，+：±250 伏。
切变运动原理。L指行程。
P-111 – P-153 PICA Shear促动器
产品描述
规格
下载
报价/订购
规格
规格
行程 | 表面A × B | 长度L | 最大切变负荷 | 轴向刚性 | 电容 | 轴向谐振频率 | |
|---|---|---|---|---|---|---|---|
微米 | 毫米 | 毫米 | 牛 | 牛/微米 | 毫微法 | 千赫兹 | |
主动轴X | |||||||
P-111.01 | 1* | 3 × 3 | 3.5 | 20 | 70 | 0.5 | 330 |
P-111.03 | 3* | 3 × 3 | 5.5 | 20 | 45 | 1.5 | 210 |
P-111.05 | 5 | 3 × 3 | 7.5 | 20 | 30 | 2.5 | 155 |
P-121.01 | 1* | 5 × 5 | 3.5 | 50 | 190 | 1.4 | 330 |
P-121.03 | 3* | 5 × 5 | 5.5 | 50 | 120 | 4.2 | 210 |
P-121.05 | 5 | 5 × 5 | 7.5 | 40 | 90 | 7 | 155 |
P-141.03 | 3* | 10 × 10 | 5.5 | 200 | 490 | 17 | 210 |
P-141.05 | 5 | 10 × 10 | 7.5 | 200 | 360 | 28 | 155 |
P-141.10 | 10 | 10 × 10 | 12 | 200 | 230 | 50 | 100 |
P-151.03 | 3* | 16 × 16 | 5.5 | 300 | 1300 | 43 | 210 |
P-151.05 | 5 | 16 × 16 | 7.5 | 300 | 920 | 71 | 155 |
P-151.10 | 10 | 16 × 16 | 12 | 300 | 580 | 130 | 100 |
主动轴XY | |||||||
P-112.01 | 1 × 1* | 3 × 3 | 5 | 20 | 50 | 0.5 / 0.5 | 230 |
P-112.03 | 3 × 3* | 3 × 3 | 9.5 | 10 | 25 | 1.5 / 1.5 | 120 |
P-122.01 | 1 × 1* | 5 × 5 | 5 | 50 | 140 | 1.4 / 1.4 | 230 |
P-122.03 | 3 × 3* | 5 × 5 | 9.5 | 40 | 70 | 4.2 / 4.2 | 120 |
P-122.05 | 5 × 5 | 5 × 5 | 14 | 30 | 50 | 7 / 7 | 85 |
P-142.03 | 3 × 3* | 10 × 10 | 9.5 | 200 | 280 | 17 / 17 | 120 |
P-142.05 | 5 × 5 | 10 × 10 | 14 | 100 | 190 | 28 / 28 | 85 |
P-142.10 | 10 × 10 | 10 × 10 | 23 | 50 | 120 | 50 / 50 | 50 |
P-152.03 | 3 × 3* | 16 × 16 | 9.5 | 300 | 730 | 43 / 43 | 120 |
P-152.05 | 5 × 5 | 16 × 16 | 14 | 300 | 490 | 71 / 71 | 85 |
P-152.10 | 10 × 10 | 16 × 16 | 23 | 100 | 300 | 130 / 130 | 50 |
主动轴XYZ | |||||||
P-123.01 | 1 × 1 × 1* | 5 × 5 | 7.5 | 40 | 90 | 1.4 / 1.4 / 2.9 | 155 |
P-123.03 | 3 × 3 × 3* | 5 × 5 | 15.5 | 10 | 45 | 4.2 / 4.2 / 7.3 | 75 |
P-143.01 | 1 × 1 × 1* | 10 × 10 | 7.5 | 200 | 360 | 5.6 / 5.6 / 11 | 155 |
P-143.03 | 3 × 3 × 3* | 10 × 10 | 15.5 | 100 | 170 | 17 / 17 / 29 | 75 |
P-143.05 | 5 × 5 × 5 | 10 × 10 | 23 | 50 | 120 | 28 / 28 / 47 | 50 |
P-153.03 | 3 ×3 × 3* | 16 × 16 | 15.5 | 300 | 450 | 43 / 43 / 73 | 75 |
P-153.05 | 5 × 5 × 5 | 16 × 16 | 23 | 100 | 300 | 71 / 71 / 120 | 50 |
P-153.10 | 10 × 10 × 10 | 16 × 16 | 40 | 60 | 170 | 130 / 130 / 230 | 30 |
行程：-250至250伏时，公差为-10/+20 %；*±30 %。
长度L：公差为±0.3 毫米
电容：1伏峰峰、1 千赫兹、室温下测量，公差 为±20%。.
轴向谐振频率：1伏峰峰值、空载、未夹紧时测量。单侧夹紧时数值减半.
压电陶瓷类型：PIC255
标准连接: 聚四氟乙烯绝缘绞线，100 毫米，美国线规为32，直径为0.49 毫米.
工作电压范围：-250至250 伏
工作温度范围：-20 至85 摄氏度
标准机械接口：陶瓷（无源PZT）
外表面：环氧树脂
推荐电控：E-413、E-508。
其他规格可按需提供。
